Galeria wybranych montaży cz. 8 (2018)

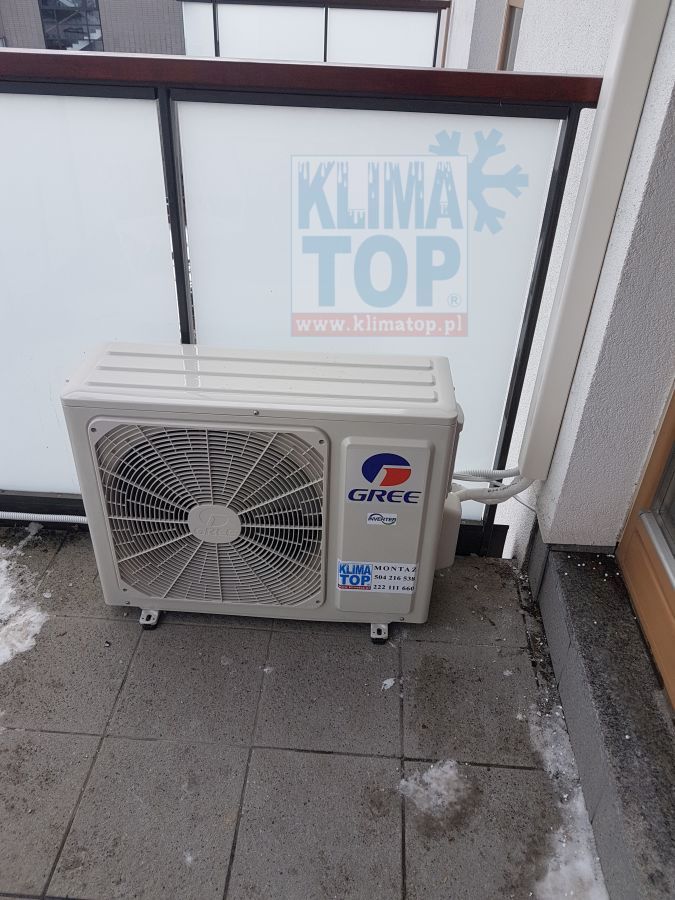

Mieszkanie prywatne - Warszawa Wilanów. Zamontowany klimatyzator: Gree GWH18QD serii Lomo Economic (moc chłodnicza 5,0 kW) obsługujący salon.
Jednostkę wewnętrzną zamontowano na ścianie prostopadłej do okien. Instalację doprowadzono w maskownicy do ściany szczytowej, przeprowadzono na balkon i sprowadzono w maskownicy po elewacji w dół do agregatu postawionego na posadzce balkonu. Skropliny odprowadzono na zewnątrz razem z instalacją chłodniczą. Rurka została wyprowadzona poza obrys balkonu - woda będzie swobodnie odpływać poza jego obrys.

Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory



Mieszkanie prywatne - Warszawa Wawer. Zamontowany klimatyzator: Daikin ATXB35 serii Siesta (moc chłodnicza 3,2 kW) obsługujący salon.
Jednostkę wewnętrzną zamontowano na ścianie prostopadłej do okien, po lewej stronie. Instalację wyprowadzono z lewego dolnego rogu klimatyzatora i w bruździe wykutej w ścianie doprowadzono do ściany szczytowej, przeprowadzono na balkon i podłączono do agregatu postawionego na posadzce balkonu. Skropliny odprowadzono na zewnątrz razem z instalacją chłodniczą. Woda będzie zbierana do zbiornika postawionego obok agregatu.

Klimatyzatory Klimatyzatory Klimatyzatory



Mieszkanie prywatne - Warszawa Bemowo. Zamontowany klimatyzator: Mitsubishi MSZ-LN50VG Black serii Diamond (moc chłodnicza 5,0 kW) obsługujący salon.
Jednostkę wewnętrzną zamontowano na ścianie szczytowej. Instalację przeprowadzono pod "plecami" klimatyzatora na zewnątrz, sprowadzono w szczelnie wyciętej w elewacji i doprowadzono do jednostki zewnętrznej powieszonej nad wjazdem do garażu. Skropliny odprowadzono grawitacyjnie na razem z instalacją chłodniczą i doprowadzono do schowka. Woda zostanie włączona do kanalizacji przez syfon.

Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory

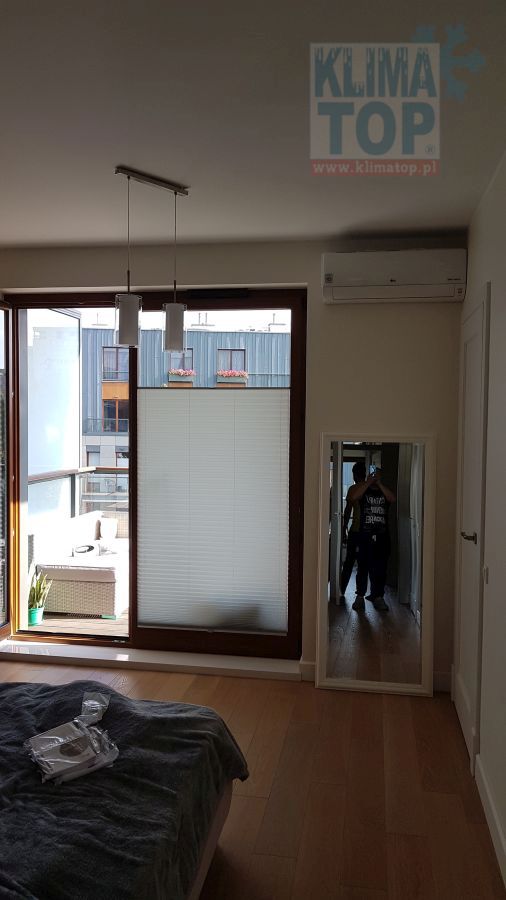

Mieszkanie prywatne - Warszawa Sadyba. Zamontowane klimatyzatory: LG DC12SQ oraz DC09SQ serii Deluxe (moc chłodnicza 3,5 kW oraz 2,5 kW) obsługujące salon i sypialnię.
Jednostki wewnętrzne zamontowano na ścianach szczytowych. Instalacje w obu przypadkach wyprowadzono pod "plecami" urządzeń na zewnątrz, a następnie sprowadzono po elewacji balkonu/tarasu do wysokości około 50 cm nad posadzką i podłączono do agregatów postawionych na posadzce. Skropliny odprowadzono grawitacyjnie zewnątrz razem z instalacją chłodniczą. Woda będzie odpływać przez odwodnienie.

Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory



Mieszkanie prywatne - Warszawa Targówek. Zamontowany klimatyzator: LG PC09SQ serii Standard Plus (moc chłodnicza 2,5 kW) obsługujący salon.
Jednostkę wewnętrzną zamontowano na ścianie prostopadłej do okien, po lewej stronie. Instalację wyprowadzono z prawego dolnego rogu klimatyzatora i w maskownicy doprowadzono do ściany szczytowej. Następnie instalacja została przeprowadzona na balkon, sprowadzona do wysokości około 60 cm nad posadzką i podłączona do agregatu postawionego na posadzce balkonu. Skropliny odprowadzono na zewnątrz razem z instalacją chłodniczą. Woda została odprowadzona poza obrys balkonu.

Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory



Dom prywatny - Magdalenka. Zamontowany klimatyzator: Gree GWH09YC serii Amber Standard (moc chłodnicza 2,6 kW) obsługujący sypialnię.
Jednostkę wewnętrzną zamontowano na ścianie szczytowej. Instalację wyprowadzono pod "plecami" klimatyzatora na zewnątrz, a następnie w maskownicy sprowadzono po elewacji budynku do agregatu zewnętrznego zamocowanego nad poziomem gruntu. Skropliny odprowadzono na zewnątrz razem z instalacją chłodniczą. Woda będzie swobodnie kapać na ziemię.

Klimatyzatory Klimatyzatory Klimatyzatory



Mieszkanie prywatne - Warszawa Ursynów. Zamontowany klimatyzator: Mitsubishi MSZ-SF50VE serii Kompakt (moc chłodnicza 5,0 kW) obsługujący salon z kuchnią i sypialnią.
Jednostkę wewnętrzną zamontowano na ścianie szczytowej. Instalację wyprowadzono pod "plecami" klimatyzatora na balkon, sprowadzono w dół i podłączono do agregatu postawionego na posadzce balkonu. Skropliny odprowadzono na zewnątrz razem z instalacją chłodniczą. Woda została odprowadzona do kratki odwodnieniowej balkonu.

Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory



Mieszkanie prywatne - Warszawa Białołęka. Zamontowany klimatyzator: multisplit LG PM05SP+PM07SP+PM09SP+MU3R19 z jednostkami wewnętrznymi serii Standard Plus (moc chłodnicza jednostek 1,5 + 2,0 + 2,5 kW) obsługujące sypialnie i salon. Montaż wykonany II-etapowo.

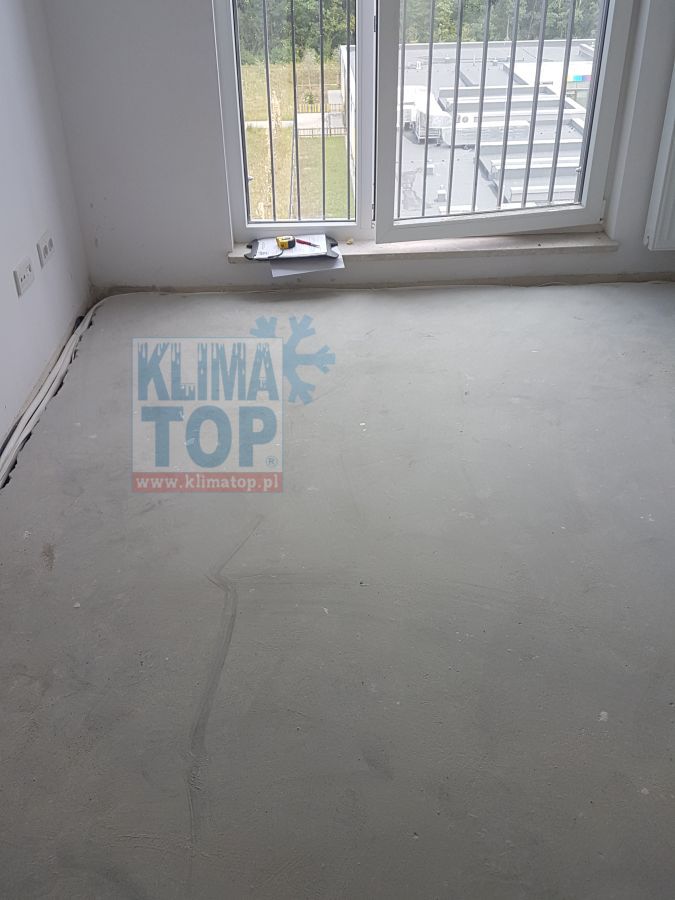

I etap - mieszkanie w stanie developerskim - ułożenie instalacji.
Lokalizację jednostek wewnętrznych zaplanowano na ścianach prostopadłych do okien. Instalacje chłodnicze poprowadzono w bruzdach wykutych w ścianach oraz w bruzdach w wylewce podłogowej. Odprowadzenie skroplin przewidziano przez zasyfonowanie do kanalizacji wewnątrz lokalu.

Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory

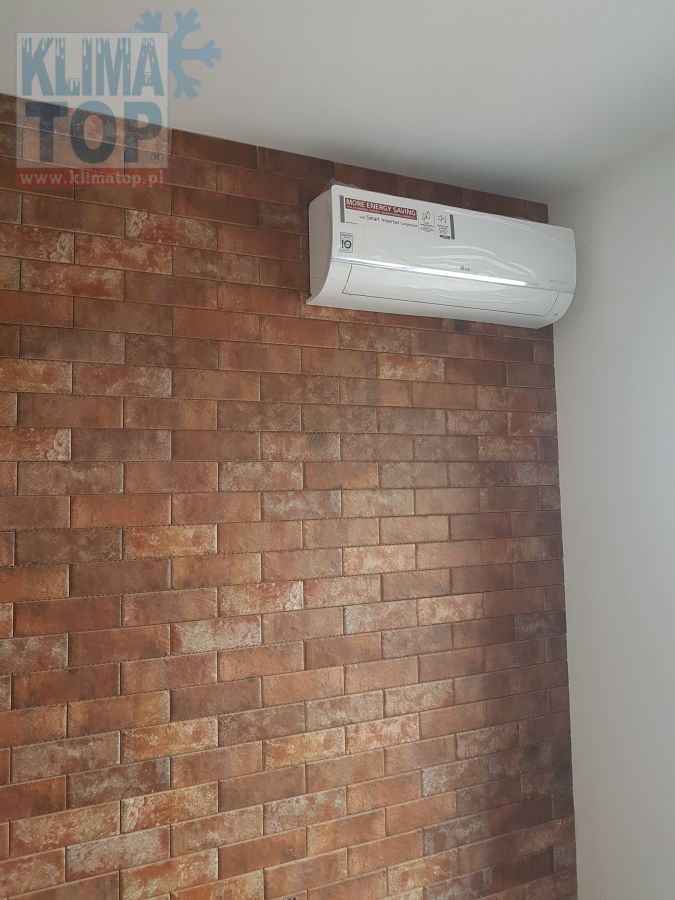

II etap - mieszkanie podczas wykańczania - montaż urządzeń.
Zamontowano jednostki wewnętrzne klimatyzatora oraz agregat zewnętrzny. Podłączono sktopliny.

Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory



Mieszkanie prywatne - Warszawa Żoliborz. Zamontowany klimatyzator: Gree GWH12QC serii Lomo Luxury (moc chłodnicza 3,5 kW) obsługujący salon.
Jednostkę wewnętrzną zamontowano na ścianie szczytowej, nad oknem balkonowym. Instalację przeprowadzono na balkon pod "plecami" klimatyzatora, a następnie w maskownicy prowadzonej po elewacji balkonu (nad oknami i wzdłuż okien) doprowadzono do agregatu postawionego na posadzce. Skropliny odprowadzono na zewnątrz razem z instalacją chłodniczą. Woda będzie zbierana do zbiornika postawionego obok agregatu.

Klimatyzatory Klimatyzatory Klimatyzatory



Mieszkanie prywatne - Warszawa Wilanów. Zamontowany klimatyzator: Daikin ATXB35 serii Siesta (moc chłodnicza 3,2 kW) obsługujący salon.
Jednostkę wewnętrzną zamontowano na ścianie prostopadłej do okien, po lewej stronie. Instalację wyprowadzono z prawego, dolnego rogu klimatyzatora i w odcinku maskownicy doprowadzono do rogu pomieszczenia, a następnie przeprowadzono na balkon. Tam w maskownicy prowadzonej po elewacji balkonu sprowadzono ją do posadzki, wprowadzono pod płytki (ruchome) i pod płytkami doprowadzono do agregatu zewnętrznego. Skropliny odprowadzono na zewnątrz razem z instalacją chłodniczą. Woda zostanie odprowadzona przez odwodnienie balkonu.

Klimatyzatory Klimatyzatory Klimatyzatory



Mieszkanie prywatne - Warszawa Śródmieście (os. "Za Żelazną Bramą"). Zamontowany klimatyzator: LG PC12SQ serii Standard Plus (moc chłodnicza 3,5 kW) obsługujący salon z kuchnią.
Jednostkę wewnętrzną zamontowano na ścianie prostopadłej do okien, po lewej stronie. Instalację wyprowadzono z prawego, dolnego rogu klimatyzatora i w maskownicach (ukrytych za zasłonami) doprowadzono do okna. Następnie wyprowadzono na zewnątrz i podłączono do agregatu powieszonego na konstrukcji mocowanej do barierki "balkonowej". Skropliny odprowadzono na zewnątrz.

Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory



Mieszkanie prywatne - Ożarów Mazowiecki. Zamontowane klimatyzatory: Gree GWH12QB i GQH18QB serii Lomo Economic (moc chłodnicza 3,2 kW i 4,5 kW) obsługujące sypialnię oraz salon.
Jednostkę wewnętrzną klimatyzatora w sypialni zamontowano nad drzwiami balkonowymi. Instalację przeprowadzono za "plecami" klimatyzatora na balkon, gdzie w maskownicach prowadzonych po elewacji balkonu doprowadzono ją do agregatu stojącego na posadzce. Skropliny odprowadzono grawitacyjnie na zewnątrz razem z instalacją chłodniczą.
Jednostkę wewnętrzną klimatyzatora w salonie zamontowano na ścianie szczytowej. Instalację przeprowadzono za "plecami" klimatyzatora na zewnątrz, gdzie podłączono ją do agregatu podwieszonego na konstrukcji mocowanej do elewacji budynku. Skropliny odprowadzono grawitacyjnie na zewnątrz razem z instalacją chłodniczą.

Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory



Mieszkanie prywatne - Warszawa Tarchomin. Zamontowany klimatyzator: LG DC12RQ serii Deluxe (moc chłodnicza 3,5 kW) obsługujący salon.
Jednostkę wewnętrzną zamontowano na ścianie szczytowej. Instalację przeprowadzono za "plecami" klimatyzatora na zewnątrz, gdzie podłączono ją do agregatu podwieszonego na konstrukcji mocowanej do elewacji budynku. Skropliny odprowadzono grawitacyjnie na zewnątrz razem z instalacją chłodniczą.

Klimatyzatory Klimatyzatory Klimatyzatory



Dom prywatny - Ząbki. Zamontowany klimatyzator: LG DC12RQ serii Deluxe (moc chłodnicza 3,5 kW) obsługujący salon.
Jednostkę wewnętrzną zamontowano na ścianie szczytowej. Instalację przeprowadzono za "plecami" klimatyzatora na zewnątrz, gdzie podłączono ją do agregatu podwieszonego na konstrukcji mocowanej do elewacji budynku. Skropliny odprowadzono grawitacyjnie na zewnątrz razem z instalacją chłodniczą.

Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory



Dom prywatny - Konstancin Jeziorna. Zamontowany klimatyzator: LG PC12SQ serii Standard Plus (moc chłodnicza 3,5 kW) obsługujący salon.
Jednostkę wewnętrzną zamontowano na ścianie prostopadłej do okien, po lewej stronie. Instalację doprowadzono w maskownicy do rogu pomieszczenia, wyprowadzono na zewnątrz i dalej, także w maskownicach (nad oknami) doprowadzono po elewacji do agregatu zewnętrznego posadowionego na posadce balkonu. Skropliny odprowadzono grawitacyjnie na zewnątrz razem z instalacją chłodniczą. Woda będzie swobodnie spływać na dach.

Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory





Mieszkanie prywatne - Warszawa Wola. Zamontowany klimatyzator: Fujitsu ASYG12LMCE serii LM (moc chłodnicza 3,5 kW) obsługujący salon.
Jednostkę wewnętrzną zamontowano na ścianie szczytowej, między oknami. Instalację przeprowadzono na balkon za "plecami" klimatyzatora, sprowadzono pionowo w maskownicy po stronie balkonu i podłączono do agregatu postawionego na posadzce. Skropliny odprowadzono na zewnątrz razem z instalacją chłodniczą. Woda będzie zbierana do zbiornika postawionego obok agregatu.

Klimatyzatory Klimatyzatory Klimatyzatory



Mieszkanie prywatne - Warszawa Wilanów. Zamontowany klimatyzator: LG DC18RQ serii Deluxe (moc chłodnicza 5,0 kW) obsługujący salon.
Jednostkę wewnętrzną zamontowano na ścianie szczytowej. Instalację przeprowadzono na balkon za "plecami" klimatyzatora, sprowadzono pionowo w maskownicy po stronie balkonu i podłączono do agregatu postawionego na posadzce. Skropliny odprowadzono na zewnątrz razem z instalacją chłodniczą. Woda będzie odprowadzana przez odwodnienie balkonu.

Klimatyzatory Klimatyzatory Klimatyzatory



Mieszkanie prywatne - Warszawa Białołęka. Zamontowany klimatyzator: LG PC12SQ serii Standard Plus (moc chłodnicza 3,5 kW) obsługujący salon.
Jednostkę wewnętrzną zamontowano na ścianie prostopadłej do okien, po lewej stronie. Instalację wyprowadzono z lewego dolnego rogu klimatyzatora i w bruździe wykutej w ścianie doprowadzono do ściany szczytowej, przeprowadzono na balkon i podłączono do agregatu postawionego na posadzce balkonu. Skropliny odprowadzono grawitacyjnie na zewnątrz balkonu.

Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory



Mieszkanie prywatne - Warszawa Mokotów. Zamontowany klimatyzator: LG S12EQ serii Standard (moc chłodnicza 3,5 kW) obsługujący salon.
Jednostkę wewnętrzną zamontowano na ścianie szczytowej. Instalację wyprowadzono z lewego dolnego rogu klimatyzatora i w bruździe wykutej w ścianie doprowadzono do ściany szczytowej, przeprowadzono na balkon i podłączono do agregatu postawionego na posadzce balkonu. Skropliny odprowadzono grawitacyjnie do kanalizacji w kuchni.

Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory Klimatyzatory
