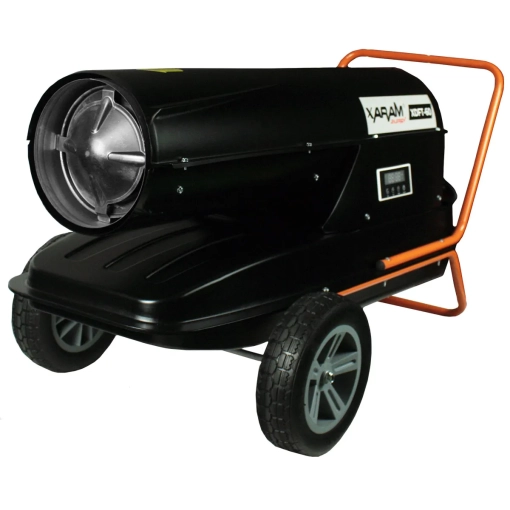

Nagrzewnica olejowa Xaram ENERGY XDFT-60 Exclusive 60 kW

Nagrzewnica olejowa Xaram ENERGY XDFT-60 Exclusive 60 kW

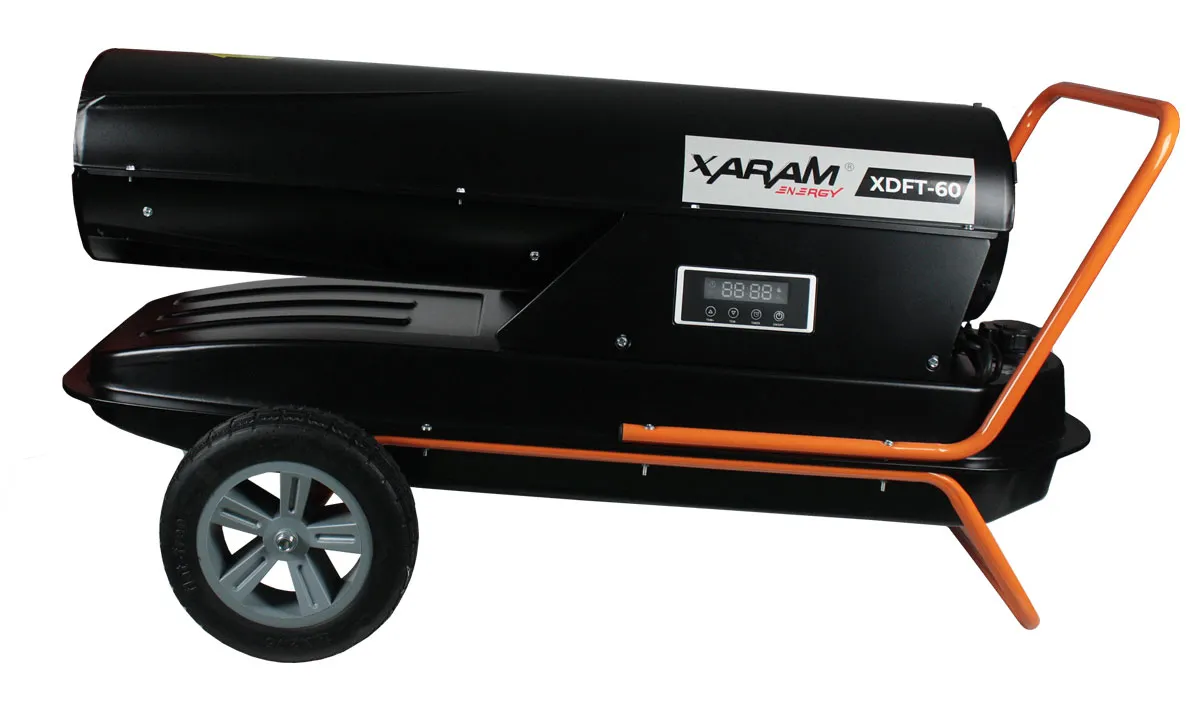

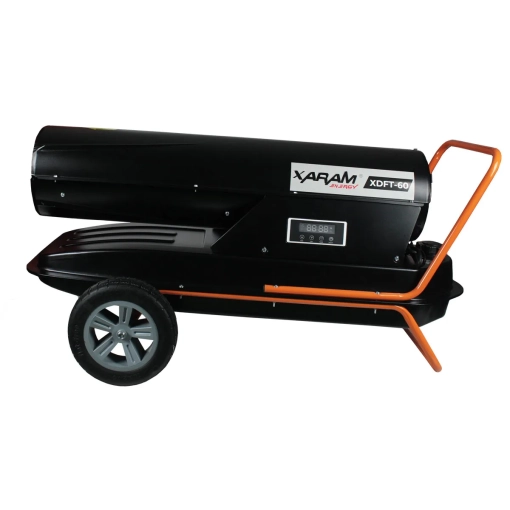

Xaram ENERGY XDFT-60 Exclusive to przewoźna nagrzewnica olejowa bez odprowadzania spalin, przeznaczona do doraźnego ogrzewania otwartych stanowisk oraz dużych, dobrze wentylowanych przestrzeni technicznych. Może dogrzewać halę, magazyn lub obiekt w trakcie budowy, gdy stałe ogrzewanie nie wystarcza albo nie zostało jeszcze uruchomione. Wentylator zapewnia przepływ 1100 m³/h, a paliwem jest olej opałowy lub napędowy. Odpowiedni dobór powierzchni / kubatury obiektu wymaga uwzględnienia strat ciepła, wysokości, otwierania bram i wymiany powietrza.

Gdzie i na jakich warunkach sprawdzi się nagrzewnica bez odprowadzania spalin?

W urządzeniu o bezpośrednim nadmuchu produkty spalania trafiają do ogrzewanej przestrzeni. Z tego powodu nagrzewnice olejowe bez odprowadzania spalin wymagają stałego dopływu świeżego powietrza i odpowiedniej wentylacji; nie są rozwiązaniem do pomieszczeń mieszkalnych ani do słabo wentylowanych stanowisk stałej pracy. Przed ustawieniem urządzenia trzeba także przewidzieć odstępy od materiałów palnych: co najmniej 3 m przed wylotem oraz po 2 m od wlotu, boków i góry.

Model XDFT-60 może pracować w różnych częściach obiektu, jeśli miejsce ustawienia spełnia wymagania instrukcji, a podłoże jest równe i stabilne. Typowe zadania, dla których warto rozważyć taki nadmuch, to:

• Dogrzewanie dobrze wentylowanej hali produkcyjnej lub magazynowej podczas okresowych spadków temperatury.
• Zapewnienie tymczasowego ciepła na otwartym lub odpowiednio wentylowanym placu budowy.
• Ogrzewanie zaplecza technicznego i warsztatu z zapewnioną wymianą powietrza, z dala od materiałów łatwopalnych.
• Wspomaganie prac przy wychłodzonych maszynach i pojazdach, przy zachowaniu bezpiecznego dystansu od gorącego wylotu.

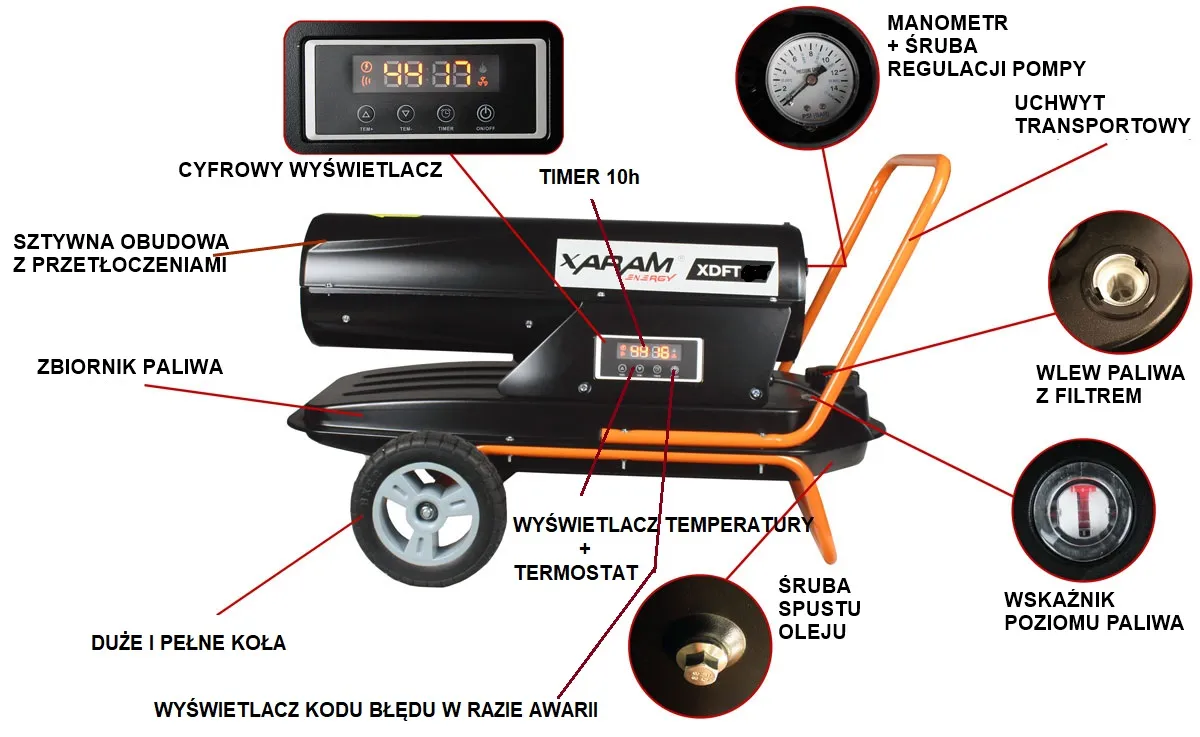

Panel cyfrowy, termostat i timer w XDFT-60 Exclusive

Elektroniczny panel pokazuje temperaturę i czas oraz wyświetla kod błędu w razie nieprawidłowości. Termostat pozwala ustawić temperaturę od 5 do 50°C co 1°C; po osiągnięciu nastawy sterownik zatrzymuje grzanie i ponownie je uruchamia, gdy temperatura spadnie. Timer umożliwia zaplanowanie czasu pracy od 10 minut do 10 godzin w krokach po 10 minut. Jest to sterowanie czasem działania nagrzewnicy, a nie deklaracja, że jedno tankowanie zawsze wystarczy na 10 godzin.

Automatyczny zapłon upraszcza uruchomienie, a fotokomórka w układzie palnika kontroluje obecność płomienia. Zabezpieczenie przed przegrzaniem i ochrona przed przeciążeniem wspierają pracę układu; komunikat diagnostyczny należy sprawdzić zgodnie z instrukcją przed kolejną próbą uruchomienia. Termostat reguluje cykle pracy, ale nie zmienia znamionowej mocy grzewczej 60 kW.

Paliwo, nadmuch i regulacja układu powietrznego

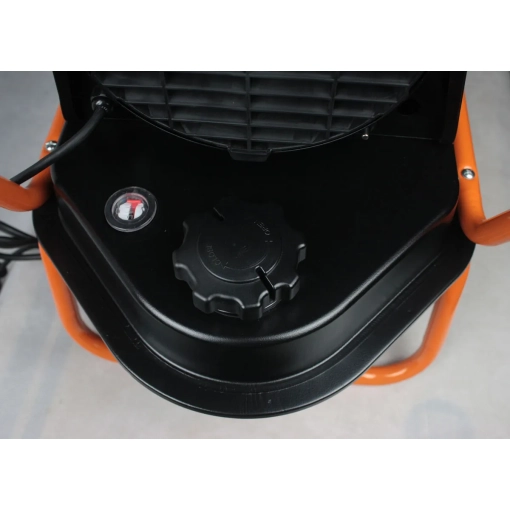

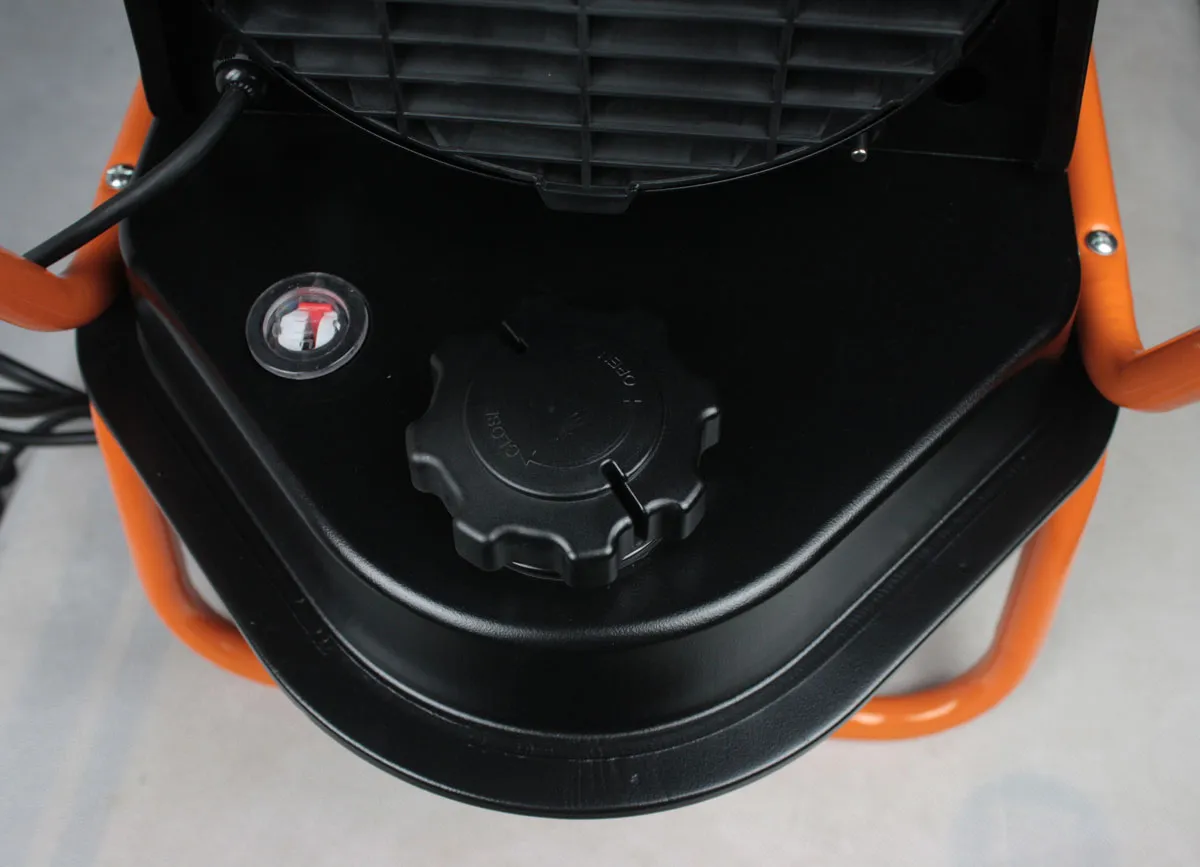

Zbiornik ma pojemność 48 l, a zużycie paliwa przy ciągłej pracy na pełnej mocy, bez przerw termostatu, wynosi 4,9 kg/h. Są to różne jednostki, dlatego bez przyjęcia gęstości konkretnego paliwa nie należy wyliczać z nich dokładnej liczby godzin pracy na pełnym zbiorniku. Przy pracy cyklicznej zużycie zależy od nastawy temperatury i strat ciepła w obiekcie. Wskaźnik poziomu paliwa pozwala kontrolować zapas, a wlew z filtrem ogranicza przedostawanie się zanieczyszczeń podczas tankowania.

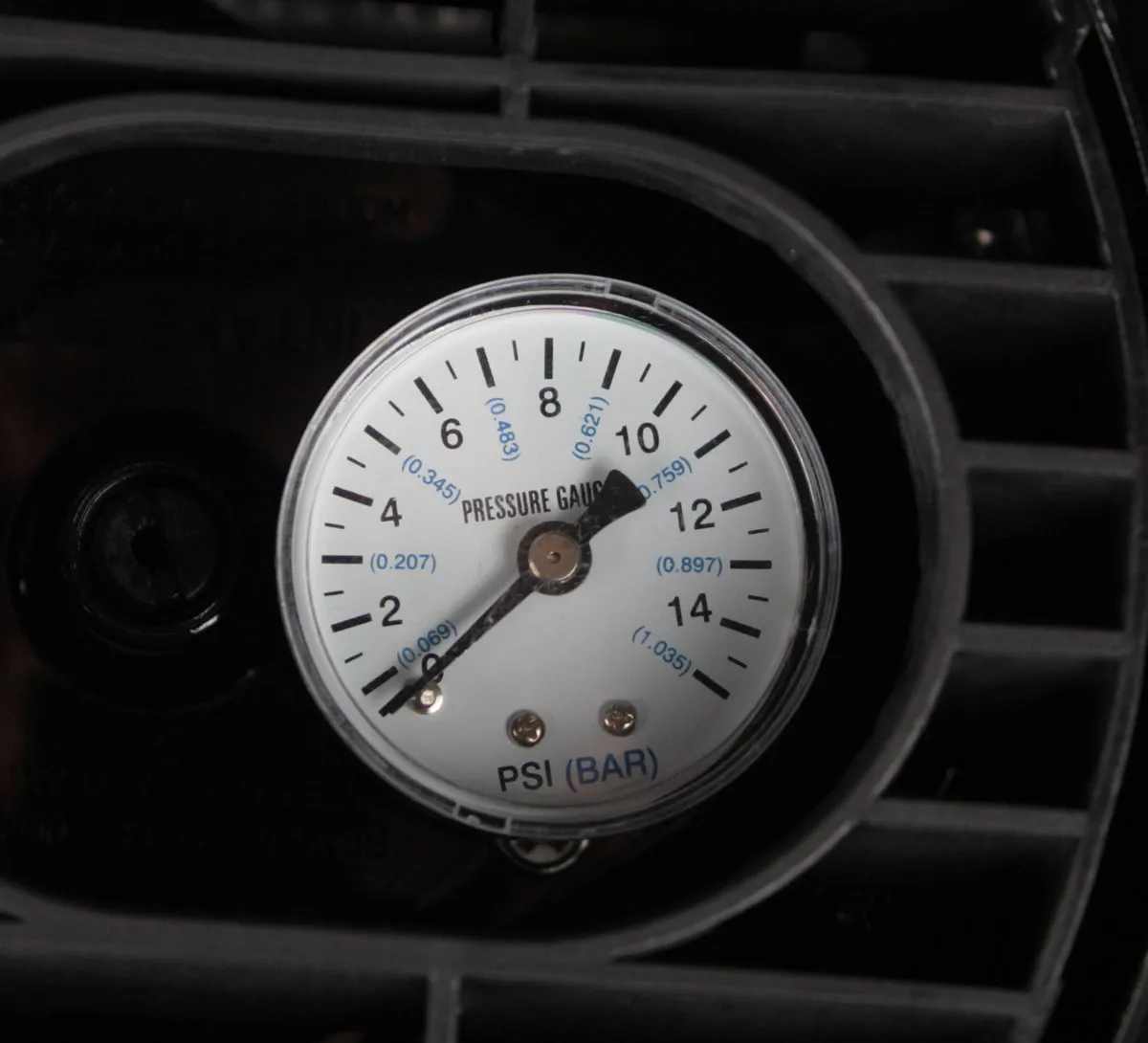

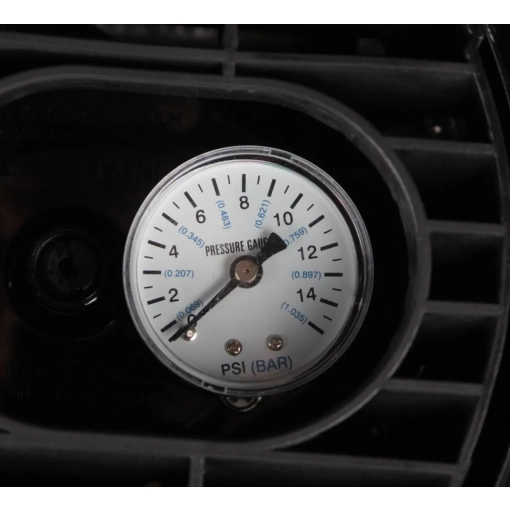

Manometr służy do kontroli ciśnienia powietrza w układzie pompy; dla nagrzewnicy powietrza XDFT-60 jest to 0,517 bar. Śruba regulacyjna znajduje się przy manometrze, a jej ustawienie wpływa na warunki spalania, dlatego regulację należy wykonywać według dokumentacji i po zdiagnozowaniu potrzeby korekty. Stalowa śruba spustowa w dolnej części zbiornika ułatwia jego opróżnienie przed czyszczeniem lub transportem. Nie wolno tankować urządzenia podczas pracy ani stosować benzyny lub rozpuszczalników.

Budowa nagrzewnicy Xaram ENERGY XDFT-60 Exclusive – wszystkie elementy schematu

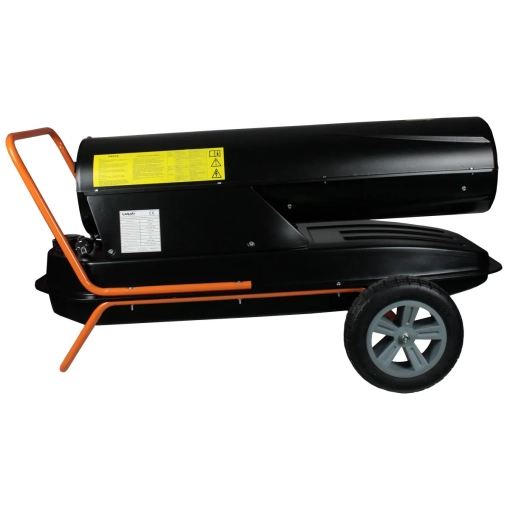

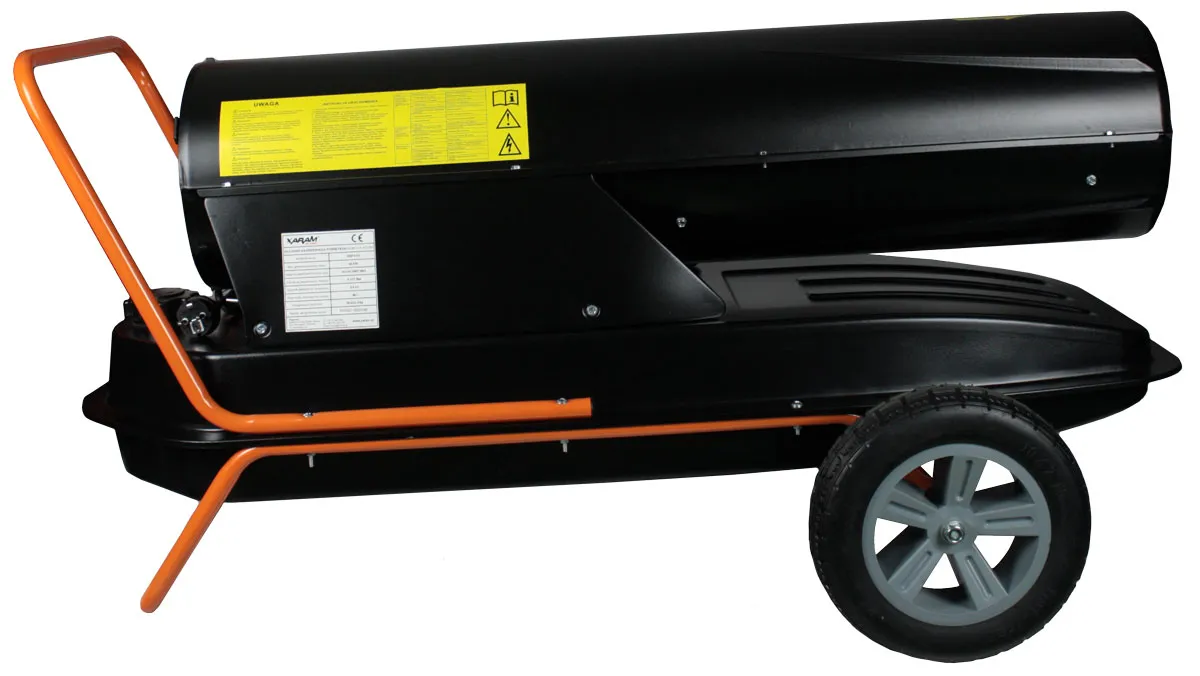

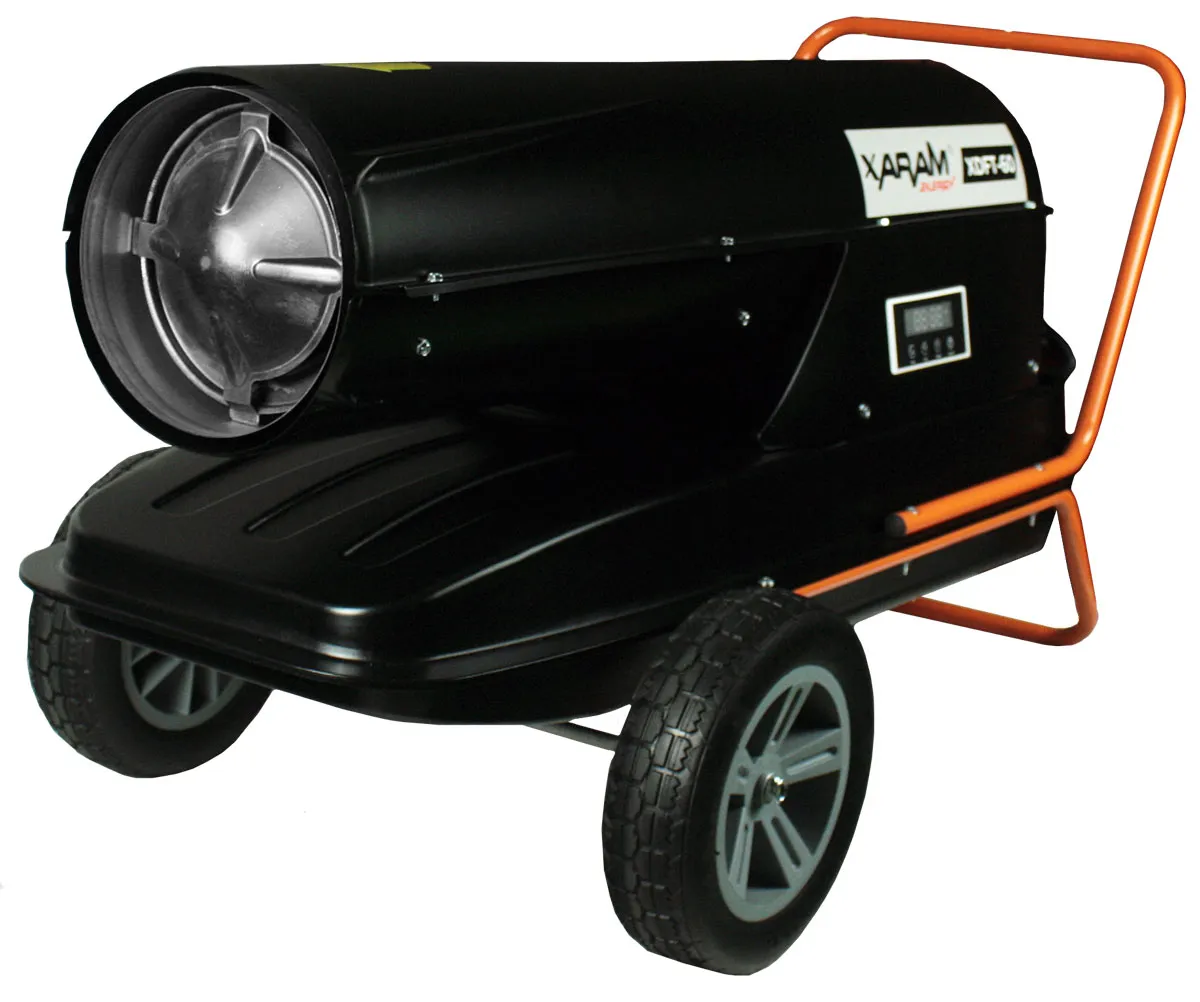

Stalowa obudowa z przetłoczeniami osłania tor spalania i układ nadmuchowy, a rama, koła oraz uchwyt pozwalają przetaczać ostudzone urządzenie. Przedni wylot kieruje gorący strumień, zaś tylna osłona chroni wlot wentylatora. Poniższe zestawienie odwzorowuje część oznaczeń schematu modelu XDFT-60 Exclusive:

1. Osłona komory spalania – okrywa gorącą część urządzenia.
2. Komora spalania – miejsce spalania mieszanki paliwowo-powietrznej.
3. Wspornik, czyli płyta podtrzymująca palnik – mocuje zespół palnika.
4. Głowica palnika – stanowi część zespołu wytwarzającego płomień.
5. Zawór elektromagnetyczny – steruje dopływem paliwa.
6. Elektroda zapłonowa – uczestniczy w zapłonie mieszanki.
7. Wentylator – wymusza przepływ powietrza.
8. Silnik – napędza układ wentylatora.
9. Osłona wentylatora – zabezpiecza tylną część nadmuchu.
10. Obudowa górna – osłania górną część korpusu.
11. Obudowa dolna – zamyka dolną część korpusu.
12. Płyta boczna – osłania bok konstrukcji.
13. Fotokomórka – nadzoruje obecność płomienia.
14. Wspornik fotokomórki – utrzymuje czujnik w położeniu roboczym.
15. Uchwyt – służy do manewrowania urządzeniem po ostygnięciu.
16. Gniazdo zewnętrzne – złącze urządzenia.
17. Korek paliwa – zamyka wlew zbiornika.
18. Wspornik osłony komory – mocuje osłonę gorącej części.
19. Wskaźnik poziomu paliwa – pokazuje stan oleju w zbiorniku.
20. Cewka zapłonowa – zasila układ zapłonu.
21. Rurka paliwowa – prowadzi paliwo do zespołu palnika.
22. Panel sterowania – mieści przyciski i wyświetlacz LCD.
23. Górny zbiornik – górny element zespołu zbiornika paliwa.
24. Dolny zbiornik – dolny element zespołu zbiornika paliwa.

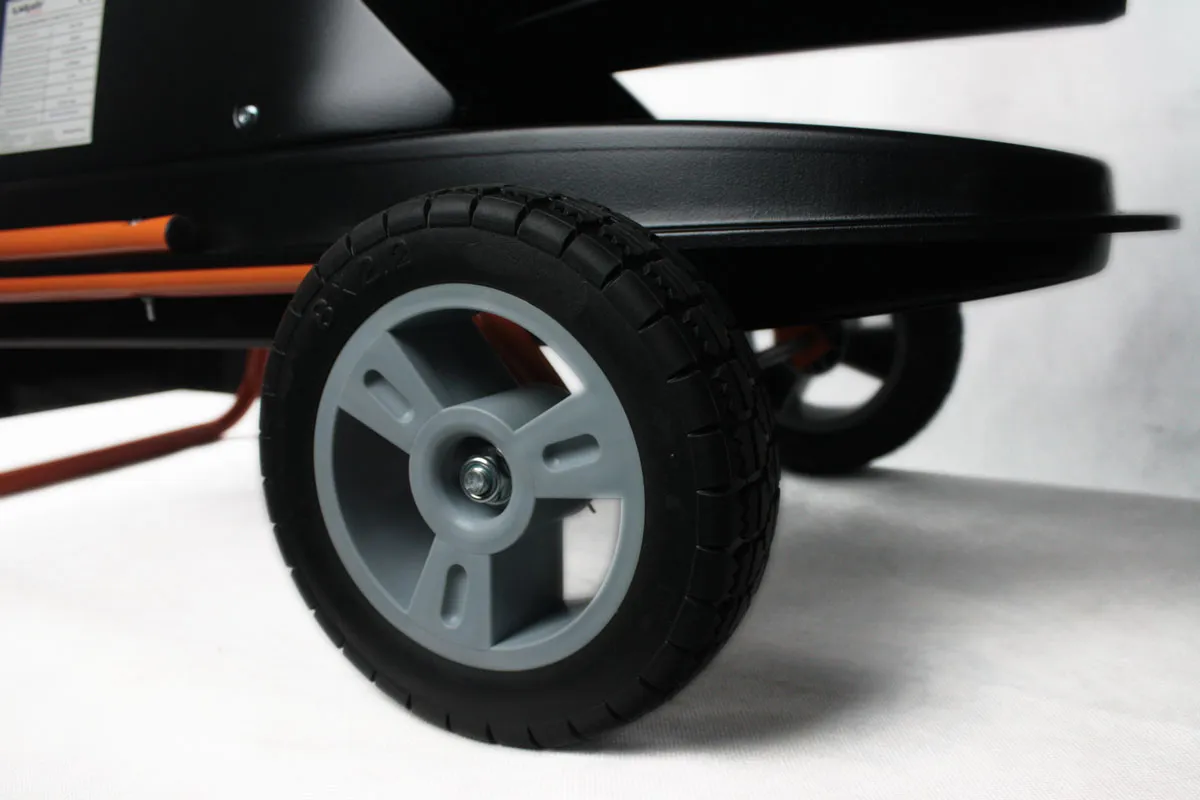

25. Koło – ułatwia przemieszczanie urządzenia.
26. Oś koła – łączy koło z układem jezdnym.
27. Śruba spustowa – umożliwia opróżnienie zbiornika.
28. Rama nośna koła – podpiera konstrukcję i układ jezdny.
29. Przewód zasilający 230 V – doprowadza prąd do sterowania i napędu.

Zasilanie, wyłączanie i przygotowanie do kolejnej pracy

Nagrzewnica olejowa spala olej opałowy albo napędowy, lecz do pracy wentylatora, zapłonu i sterownika potrzebuje także zasilania 220–240 V / 50 Hz. Przed uruchomieniem należy sprawdzić poziom paliwa, szczelność układu oraz drożność wlotu i wylotu. Zbiornik uzupełnia się dopiero po wyłączeniu urządzenia i odłączeniu wtyczki, na równym podłożu. Do przenoszenia i czyszczenia trzeba poczekać, aż gorąca obudowa ostygnie.

Po naciśnięciu wyłącznika płomień gaśnie, ale wentylator pracuje jeszcze przez około 2 minuty, chłodząc komorę spalania. Dopiero gdy wentylator się zatrzyma, można odłączyć wtyczkę. Ten etap ma znaczenie dla trwałości podzespołów; podczas wygaszania nie należy odcinać urządzeniu zasilania. Duże koła i uchwyt pomagają przestawić nagrzewnicę między stanowiskami po zakończeniu chłodzenia.

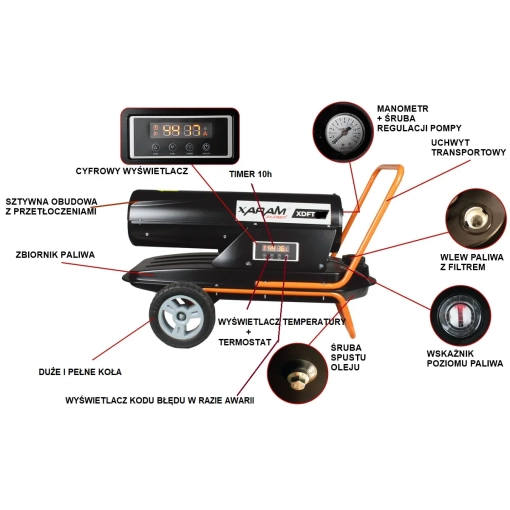

Najważniejsze funkcje i cechy Xaram ENERGY XDFT-60 Exclusive

• Moc grzewcza 60 kW
  Zapewnia intensywny nadmuch ciepła w otwartych lub odpowiednio wentylowanych przestrzeniach.
• Przepływ powietrza 1100 m³/h
  Określa wydajność nadmuchu.
• Termostat 5–50°C z krokiem 1°C
  Steruje cyklami grzania według zadanej temperatury.
• Timer od 10 minut do 10 godzin
  Umożliwia ustawienie czasu pracy w krokach po 10 minut.
• Wyświetlacz cyfrowy i autodiagnostyka
  Pokazują parametry pracy oraz kody błędów.
• Automatyczny zapłon i kontrola płomienia
  Ułatwiają uruchomienie oraz nadzór pracy palnika.
• Zbiornik 48 l z filtrowanym wlewem
  Umożliwia tankowanie oleju opałowego lub napędowego i kontrolę jego zapasu.
• Manometr i śruba regulacyjna
  Pozwalają skontrolować i ustawić ciśnienie układu powietrznego zgodnie z instrukcją.
• Śruba spustowa paliwa
  Ułatwia opróżnienie zbiornika przed konserwacją lub transportem.
• Chłodzenie po wyłączeniu
  Wentylator pracuje jeszcze około 2 minut po zgaśnięciu płomienia.

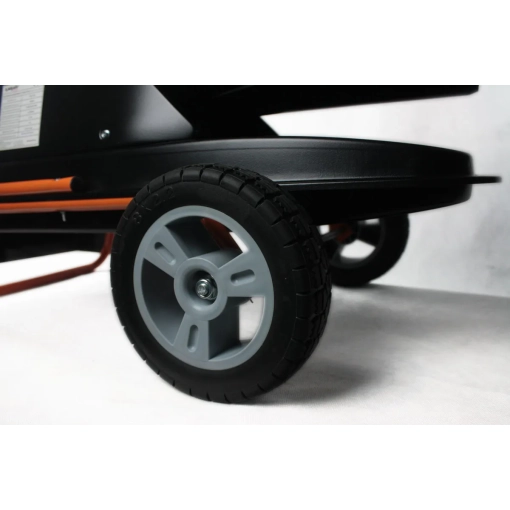

• Stalowa obudowa, rama, koła i uchwyt
  Ułatwiają ustawianie i przetaczanie ostudzonego urządzenia.
• Praca bez odprowadzania spalin
  Wymaga stałego dopływu świeżego powietrza i zachowania odstępów bezpieczeństwa.
