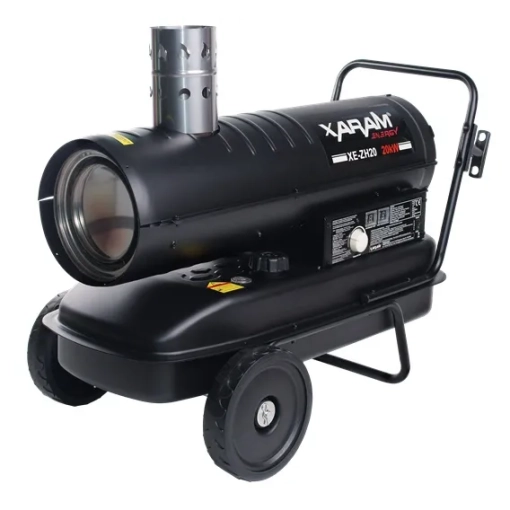

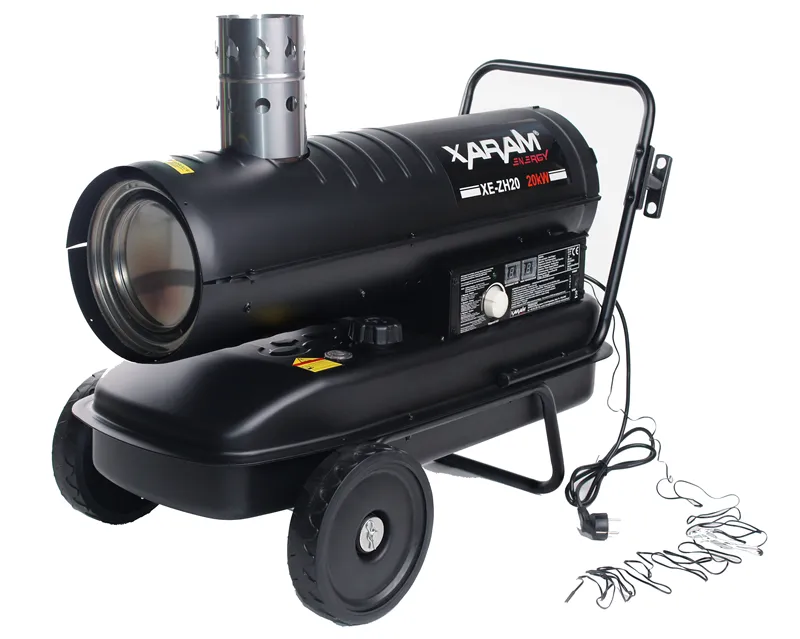

Nagrzewnica olejowa Xaram ENERGY XE-ZH20 20 kW

Nagrzewnica olejowa Xaram ENERGY XE-ZH20 20 kW z odprowadzaniem spalin

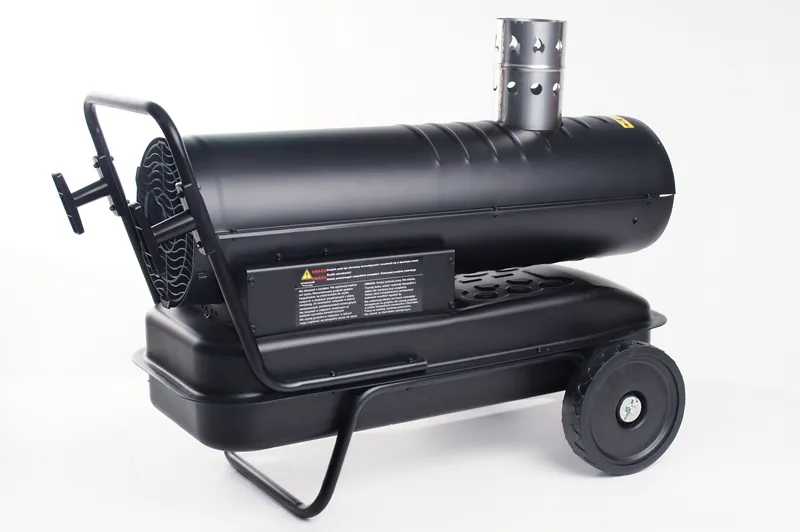

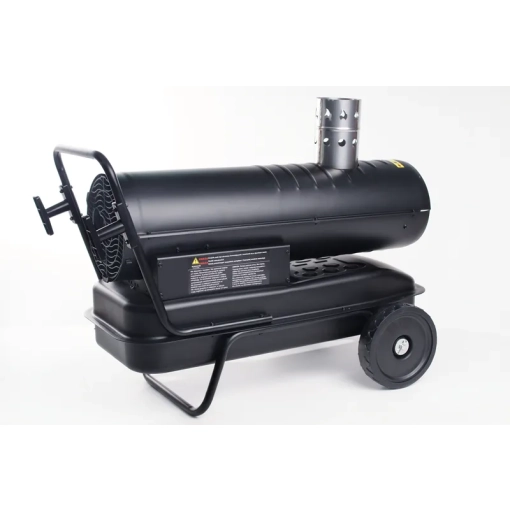

Xaram ENERGY XE-ZH20 to przewoźna nagrzewnica olejowa o mocy 20 kW z zamkniętą komorą spalania i króćcem do odprowadzania spalin. Dostarcza ciepłe powietrze do warsztatu, magazynu lub hali, w których pracują ludzie, pod warunkiem prawidłowego podłączenia przewodu spalinowego i zapewnienia dopływu powietrza do spalania. W danych urządzenia wskazano orientacyjną kubaturę ogrzewania do 320 m³; rzeczywisty dobór zależy od izolacji, wymaganej temperatury i strat ciepła obiektu. Wbudowany zbiornik 38 l oraz koła pozwalają korzystać z nagrzewnicy tam, gdzie potrzebne jest okresowe lub dodatkowe ogrzewanie.

Ogrzewanie pośrednie – ciepłe powietrze oddzielone od spalin

W modelu XE-ZH20 spalanie oleju odbywa się w zamkniętej komorze, a wentylator kieruje powietrze wokół rozgrzanej komory i przez przedni wylot do pomieszczenia. Produkty spalania są wyprowadzane osobnym przewodem przez króciec o średnicy 110 mm. Tak działa nagrzewnica olejowa z odprowadzaniem spalin: ogrzewany strumień powietrza pozostaje oddzielony od gazów spalinowych. Do poprawnej pracy nadal niezbędne są właściwie wykonane odprowadzenie spalin oraz dopływ powietrza do spalania; samo zastosowanie komina nie znosi wymagań dotyczących bezpiecznej wentylacji miejsca pracy.

Gdzie sprawdzi się nagrzewnica powietrza XE-ZH20?

Model 20 kW jest przeznaczony do miejsc, w których potrzebny jest szybki nadmuch ciepła bez budowy stałej instalacji grzewczej. Sprawdza się jako uzupełnienie istniejącego ogrzewania lub czasowe źródło ciepła. Przy każdym zastosowaniu trzeba uwzględnić trasę przewodu spalinowego, dostęp do zasilania 230 V, dopływ powietrza oraz bezpieczne ustawienie urządzenia względem wyposażenia obiektu:

• Warsztaty i garaże – pomagają podnieść temperaturę stanowisk pracy oraz dogrzać wychłodzone zaplecze techniczne.
• Magazyny i hale produkcyjne – umożliwiają okresowe ogrzewanie wybranej strefy, gdy docelowy system nie zapewnia wystarczającej temperatury.
• Zaplecza budowy i obiekty gospodarcze – pozwalają dostarczyć ciepło podczas prac sezonowych, po przygotowaniu odprowadzenia spalin.
• Szklarnie i pomieszczenia hodowlane – wspomagają utrzymanie temperatury, o ile instalacja i warunki użytkowania odpowiadają potrzebom ludzi, roślin lub zwierząt.

Budowa nagrzewnicy olejowej Xaram ENERGY XE-ZH20

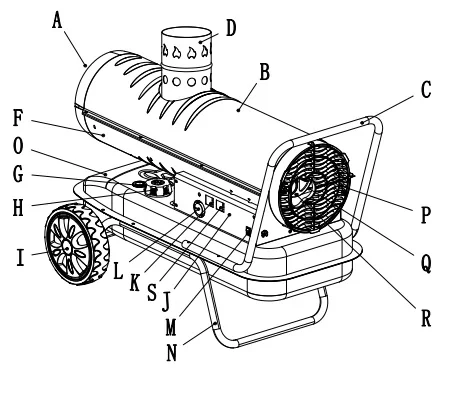

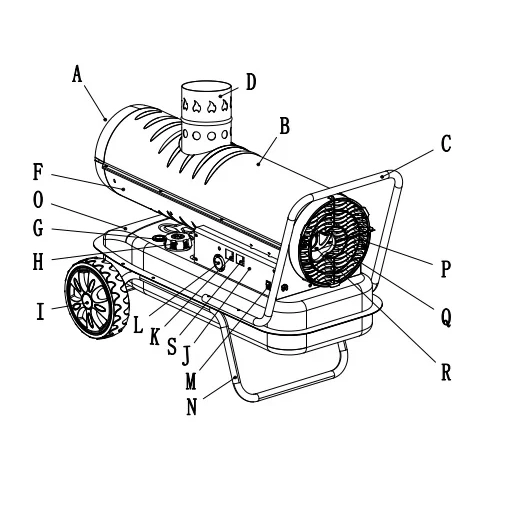

Poniższa lista odpowiada literom umieszczonym na schemacie budowy XE-ZH20. Pozwala szybko odnaleźć element na zdjęciu i sprawdzić jego funkcję. W oznaczeniach schematu nie występuje litera E, a czujnik temperatury na przewodzie pokazano osobno, bez przypisanej litery:

• A. Wylot gorącego powietrza – kieruje ogrzany strumień do wybranej strefy pomieszczenia.
• B. Górna obudowa – osłania górną część zespołu grzewczego.
• C. Uchwyt tylny – ułatwia przetaczanie wyłączonej i ostudzonej nagrzewnicy.
• D. Komin 110 mm – stanowi przyłącze przewodu odprowadzającego spaliny poza ogrzewane pomieszczenie.
• F. Dolna obudowa – osłania dolną część urządzenia i współtworzy jego konstrukcję.
• G. Wskaźnik paliwa – pozwala sprawdzić poziom oleju w zbiorniku bez otwierania wlewu.

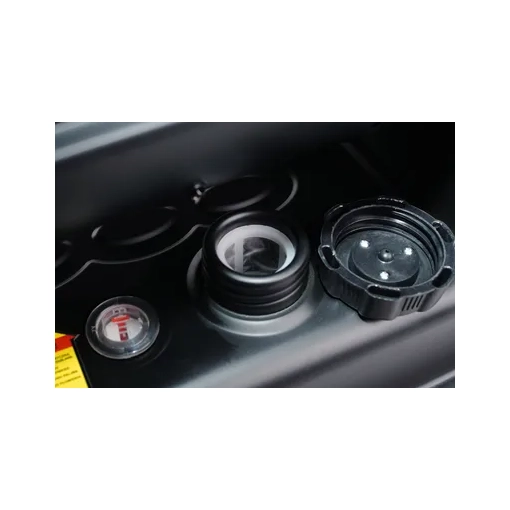

• H. Korek wlewu paliwa z filtrem – zamyka wlew, a filtr ogranicza przedostawanie się zanieczyszczeń podczas tankowania.
• I. Koła – ułatwiają zmianę miejsca ustawienia nagrzewnicy po jej wyłączeniu i ostygnięciu.
• J. Pokrywa boczna – osłania podzespoły dostępne od boku urządzenia.
• K. Wyświetlacz temperatury zadanej – pokazuje wartość ustawioną za pomocą termostatu.
• L. Pokrętło termostatu – służy do zmiany żądanej temperatury z nastawą co 1°C.
• M. Włącznik zasilania – umożliwia włączenie lub wyłączenie nagrzewnicy.
• N. Rama wsporcza kół – mocuje układ jezdny do konstrukcji urządzenia.
• O. Zbiornik paliwa – mieści 38 l oleju opałowego lub napędowego.

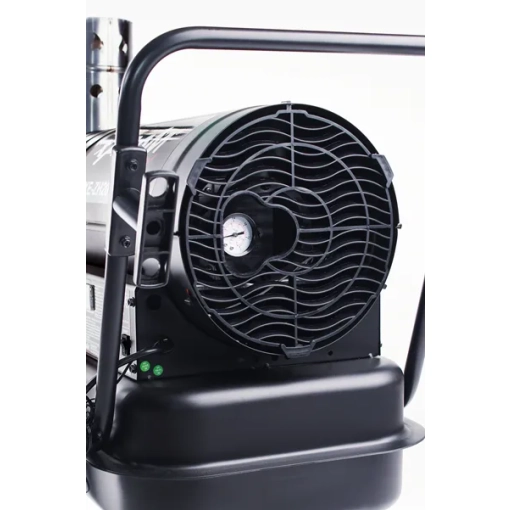

• P. Osłona wentylatora – osłania wentylator po stronie wlotu powietrza.
• Q. Pompa powietrza – wytwarza ciśnienie potrzebne do pracy układu rozpylania paliwa.

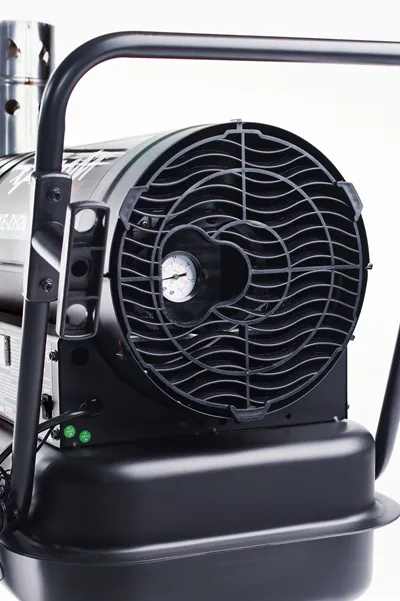

• R. Manometr ciśnienia powietrza – umożliwia odczyt ciśnienia pompy podczas kontroli układu.
• S. Wyświetlacz temperatury pomieszczenia – pokazuje bieżący odczyt z czujnika temperatury.
• Bez litery. Czujnik temperatury na przewodzie 5 m – mierzy temperaturę w wybranym miejscu ogrzewanej strefy.

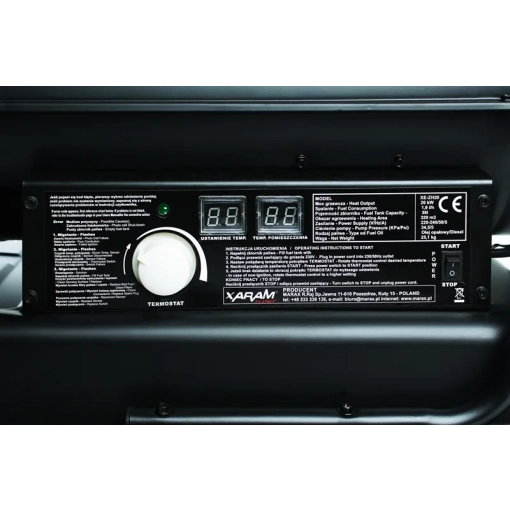

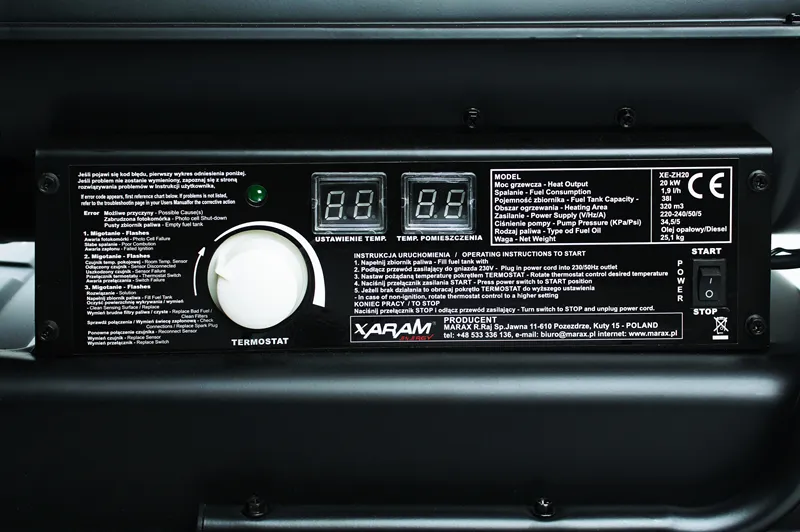

Sterowanie temperaturą i zabezpieczenie podczas pracy

Termostat z nastawą co 1°C steruje uruchamianiem nagrzewania w zależności od temperatury odczytywanej przez czujnik na pięciometrowym przewodzie. Dzięki temu pomiar można prowadzić w miejscu bardziej miarodajnym dla ogrzewanej strefy niż bezpośrednio przy obudowie. Dwa wyświetlacze pozwalają porównać temperaturę zadaną z bieżącą, a kontrolka LED sygnalizuje pracę. Urządzenie ma automatyczny zapłon oraz termostat przegrzania, który chroni je w razie nadmiernego wzrostu temperatury wewnętrznej.

Zużycie paliwa, nadmuch i dobór mocy do obiektu

XE-ZH20 może być zasilana olejem opałowym lub napędowym. Przy maksymalnym zużyciu do 1,95 l/h zbiornik 38 l wystarcza orientacyjnie na około 19,5 godziny ciągłego spalania bez przerw termostatu. To wartość orientacyjna, a rzeczywisty czas pracy zależy między innymi od ilości paliwa dostępnego w zbiorniku i cykli pracy. Przepływ powietrza wynosi 1350 m³/h i opisuje wydajność nadmuchu, nie kubaturę budynku, którą urządzenie zawsze ogrzeje.

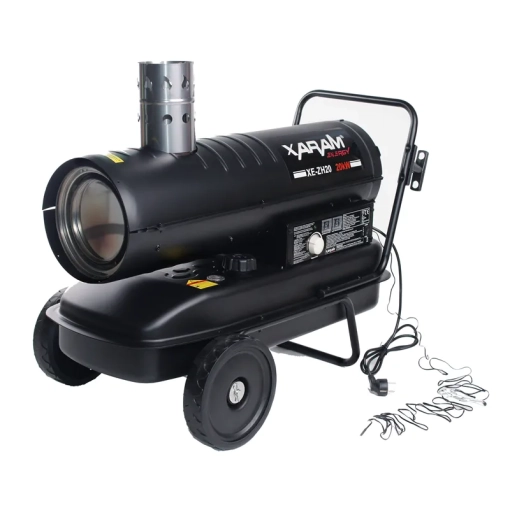

Nagrzewnica potrzebuje również zasilania 230 V / 50 Hz do pracy układów elektrycznych, w tym wentylatora i sterowania; ciepło powstaje ze spalania oleju. Orientacyjne 320 m³ warto potraktować jako punkt wyjścia. Aby dobrać moc do konkretnej hali, uwzględnij wysokość, izolację, temperaturę początkową i docelową oraz częstość otwierania bram. W ofercie nagrzewnic olejowych dostępne są także modele o innych mocach; XE-ZH20 należy do serii XE-ZH obejmującej również wersje 30 i 50 kW.

Najważniejsze funkcje i cechy Xaram ENERGY XE-ZH20

• Moc grzewcza 20 kW
  Umożliwia czasowe ogrzewanie i dogrzewanie obiektów o odpowiednio dobranej kubaturze.
• Odprowadzanie spalin przez króciec 110 mm
  Pozwala wyprowadzić produkty spalania poza ogrzewaną przestrzeń po podłączeniu przewodu spalinowego.
• Zbiornik paliwa 38 l
  Zapewnia zapas oleju opałowego lub napędowego do wielogodzinnej pracy.
• Termostat z nastawą co 1°C
  Umożliwia ustawienie żądanej temperatury w ogrzewanej strefie.
• Czujnik temperatury na przewodzie 5 m
  Pozwala mierzyć temperaturę z dala od obudowy nagrzewnicy.
• Dwa wyświetlacze temperatury
  Pokazują osobno wartość zadaną i bieżącą.
• Manometr i pompa powietrza
  Ułatwiają serwisową kontrolę parametrów układu spalania.
• Termostat przegrzania i automatyczny zapłon
  Wspierają ochronę urządzenia i ułatwiają jego uruchomienie.
• Koła i uchwyt transportowy
  Ułatwiają ustawienie ostudzonej nagrzewnicy w kolejnym miejscu pracy.
