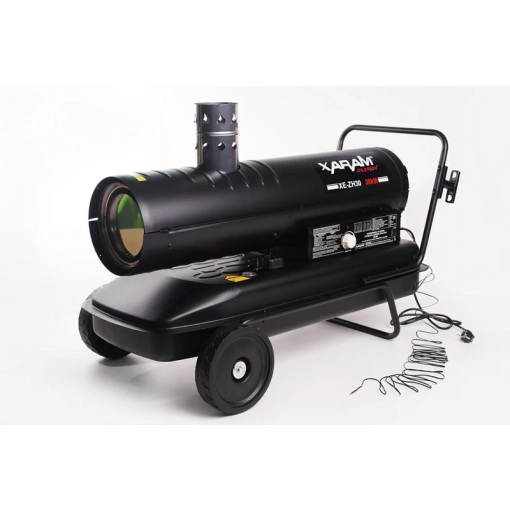

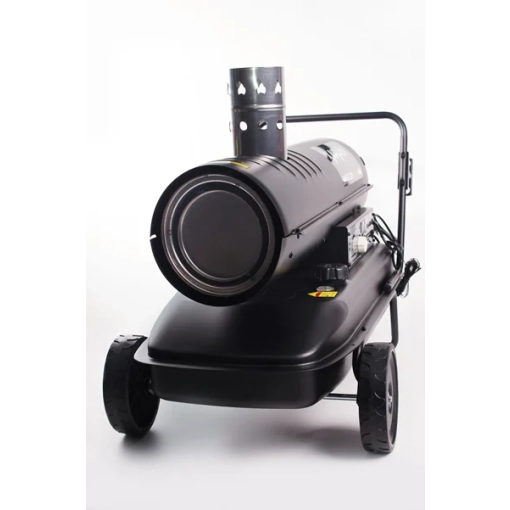

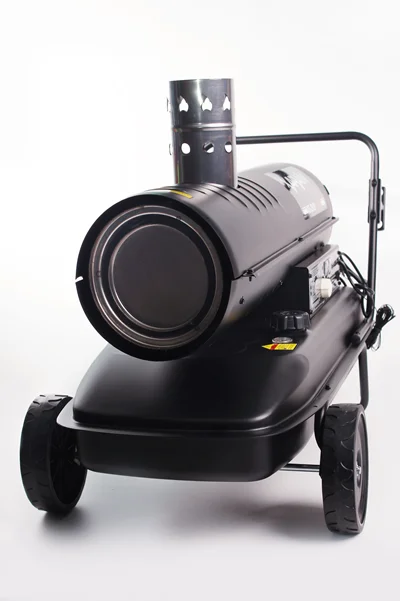

Nagrzewnica olejowa Xaram ENERGY XE-ZH30 30 kW

Nagrzewnica olejowa Xaram ENERGY XE-ZH30 30 kW z odprowadzaniem spalin

Xaram ENERGY XE-ZH30 to przewoźna nagrzewnica olejowa o mocy 30 kW do ogrzewania hal, warsztatów i magazynów, w których potrzebny jest nadmuch ciepłego powietrza oraz osobne wyprowadzenie spalin. Zamknięta komora spalania oddziela spaliny od strumienia ogrzewanego powietrza, a króciec kominowy umożliwia odprowadzenie ich poza obiekt. Dla tego modelu podano orientacyjną kubaturę ogrzewania do 420 m³; rzeczywisty dobór zależy od izolacji, wysokości obiektu, temperatury zewnętrznej, wentylacji i częstotliwości otwierania bram. Nie jest to przelicznik na powierzchnię w m².

Model ma przepływ powietrza 1350 m³/h, własny zbiornik paliwa o pojemności 50 l i koła ułatwiające zmianę miejsca pracy. Może dogrzewać stanowiska robocze lub wspierać główne ogrzewanie, gdy zapotrzebowanie na ciepło rośnie. Uruchomienie w pomieszczeniu wymaga prawidłowego podłączenia odprowadzenia spalin, odpowiedniego dopływu powietrza i zachowania warunków bezpiecznej eksploatacji.

Jak działa nagrzewnica olejowa z odprowadzaniem spalin XE-ZH30?

Olej opałowy lub napędowy spala się w zamkniętej komorze, a wentylator kieruje powietrze wokół ogrzewanych elementów i przez przedni wylot. Spaliny opuszczają urządzenie osobnym przewodem kominowym o średnicy przyłącza 110 mm, dzięki czemu nie są celowo wtłaczane do ogrzewanego strumienia. Ta cecha odróżnia XE-ZH30 od nagrzewnic olejowych bez odprowadzania spalin, w których produkty spalania trafiają bezpośrednio do ogrzewanej przestrzeni. Odprowadzanie spalin nie znosi wymogu zapewnienia dopływu powietrza potrzebnego do spalania i zgodnego z warunkami obiektu.

Urządzenie należy do grupy nagrzewnic olejowych z odprowadzaniem spalin i ma automatyczny zapłon oraz zabezpieczenie termiczne przed przegrzaniem. Podłączenie do sieci 230 V / 50 Hz zasila sterowanie i wentylator; ciepło powstaje podczas spalania oleju. Wybierając miejsce ustawienia, trzeba uwzględnić przebieg przewodu kominowego, wolną przestrzeń przy wlocie i wylocie powietrza oraz stabilne podłoże.

Gdzie wykorzystać nagrzewnicę olejową 30 kW?

XE-ZH30 sprawdzi się jako źródło ciepła do ogrzewania lub dogrzewania większych wnętrz, gdy potrzebna jest mobilność, nadmuch i odprowadzenie spalin poza ogrzewaną strefę. Orientacyjne 420 m³ pomaga wstępnie ocenić skalę urządzenia, ale nie zastępuje obliczenia strat ciepła. W wysokiej albo słabo izolowanej hali ta sama moc 30 kW może wystarczyć na mniejszą kubaturę niż w szczelnym obiekcie o dobrej izolacji.

• Warsztaty i zaplecza produkcyjne – do ogrzewania stref pracy w sezonie zimowym, przy prawidłowo wykonanym odprowadzeniu spalin.
• Magazyny i hale – do wspomagania istniejącej instalacji lub ogrzewania pomieszczeń o zmiennym zapotrzebowaniu na ciepło.
• Obiekty rolnicze i szklarnie – do ochrony przed spadkami temperatury, po sprawdzeniu wymagań danego obiektu dotyczących wentylacji i odprowadzenia spalin.
• Zaplecza budowy i serwisu – do czasowego dogrzewania przestrzeni, w których można bezpiecznie ustawić urządzenie i wyprowadzić spaliny.

Sterowanie temperaturą i kontrola pracy

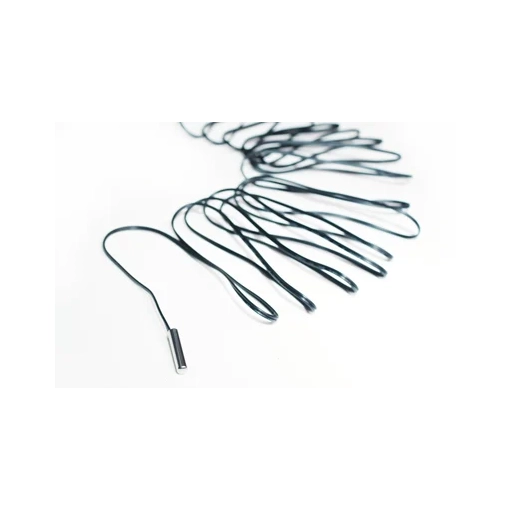

Wbudowany termostat z pokrętłem pozwala nastawić temperaturę w krokach co 1°C, a dwa cyfrowe wyświetlacze pokazują wartość zadaną i temperaturę mierzoną w pomieszczeniu. Czujnik temperatury na przewodzie o długości 5 m można umieścić w miejscu bardziej reprezentatywnym dla ogrzewanej strefy niż okolica samej nagrzewnicy. Umieszczenie go bezpośrednio w gorącym nadmuchu zaburza ocenę temperatury pomieszczenia; położenie czujnika należy dobrać do układu wnętrza.

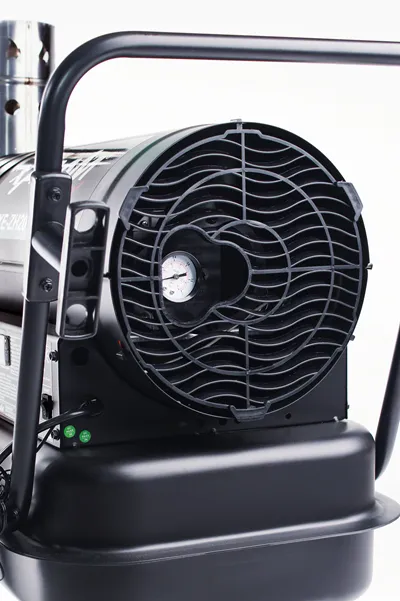

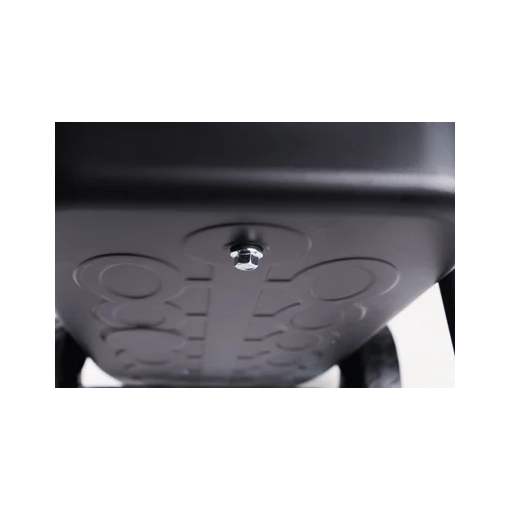

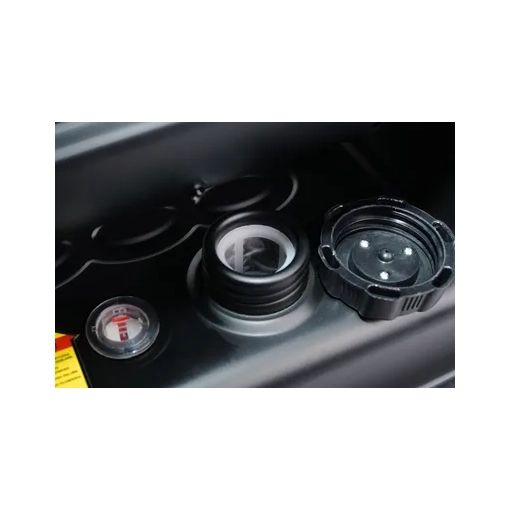

Kontrolka LED sygnalizuje pracę, wskaźnik paliwa ułatwia ocenę zapasu oleju, a manometr pokazuje ciśnienie pompy powietrza. Obok znajduje się element regulacji ciśnienia, który należy pozostawić do obsługi zgodnej z dokumentacją serwisową. Wlew z filtrem ogranicza przedostawanie się większych zanieczyszczeń podczas tankowania, a śruba spustowa umożliwia opróżnienie zbiornika w ramach właściwych czynności obsługowych.

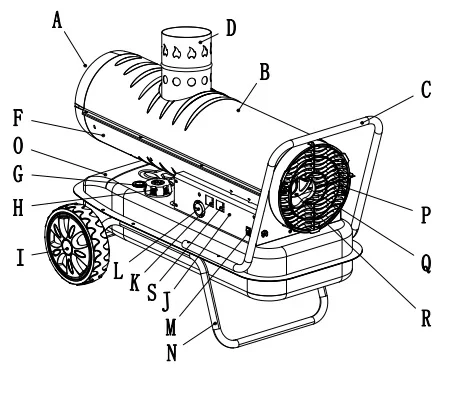

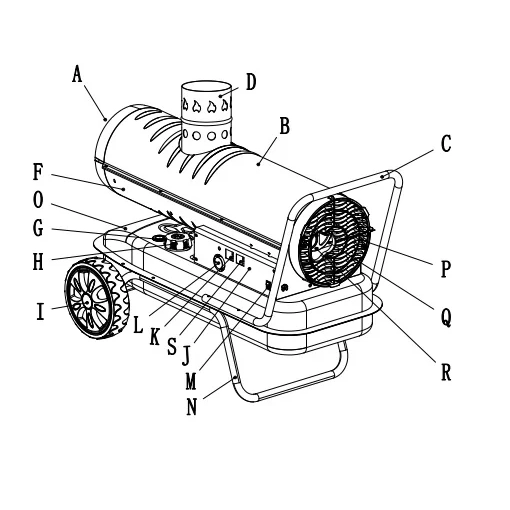

Budowa Xaram ENERGY XE-ZH30 – elementy ze schematu

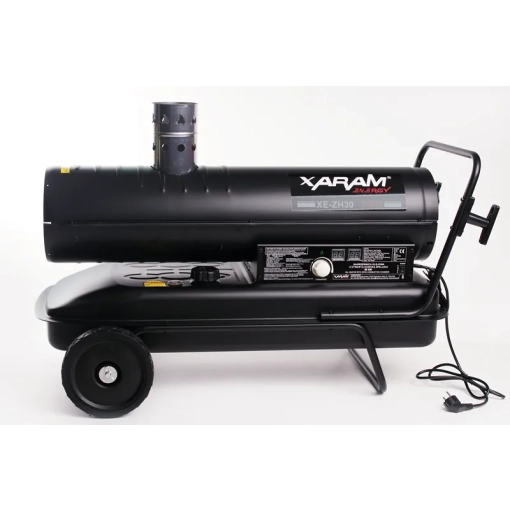

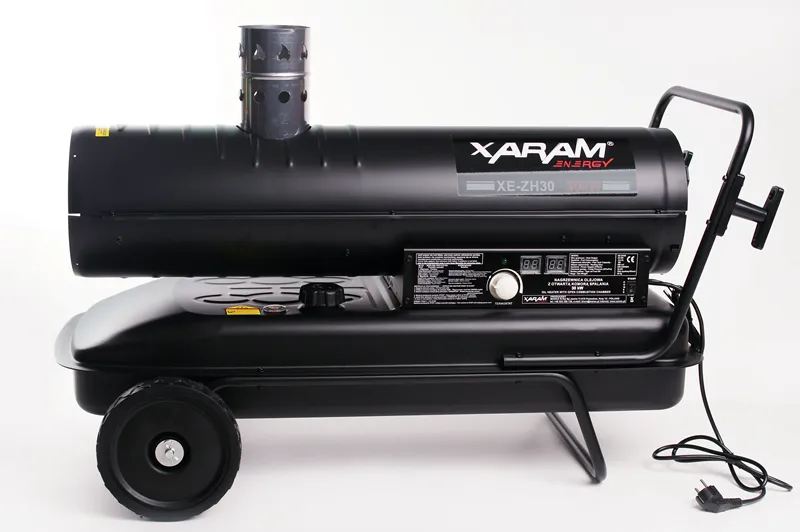

Stalowa obudowa z przetłoczeniami osłania komorę i układ nadmuchu, a zbiornik paliwa znajduje się w dolnej części konstrukcji. Poniższe oznaczenia odpowiadają schematowi modelu XE-ZH30: obejmują drogę powietrza i spalin, panel sterowania oraz części układu jezdnego. Na rysunku nie występuje litera E, a czujnik na przewodzie nie został na nim oznaczony.

• A – wylot gorącego powietrza: kieruje ogrzany strumień do pomieszczenia.
• B – górna obudowa: osłania górny zespół urządzenia.
• C – uchwyt tylny: pomaga przemieszczać ostudzoną nagrzewnicę.

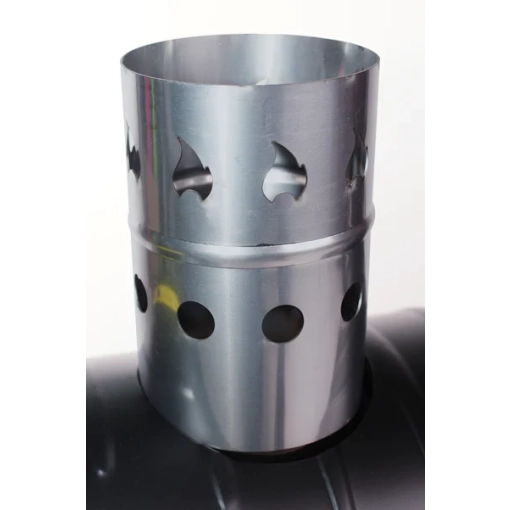

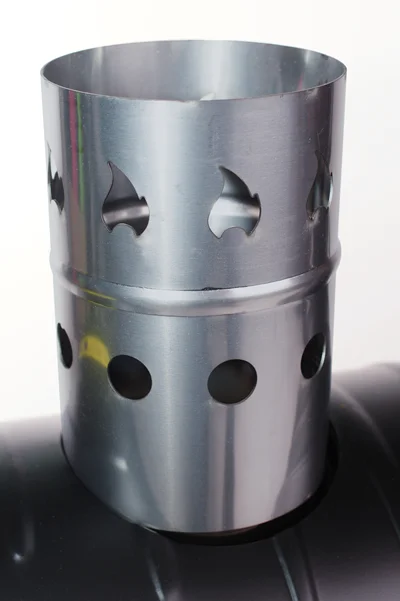

• D – komin 110 mm: stanowi przyłącze odprowadzenia spalin.
• F – dolna obudowa: osłania dolną część konstrukcji.
• G – wskaźnik paliwa: pokazuje ilość paliwa w zbiorniku.
• H – korek wlewu paliwa: zamyka otwór tankowania z filtrem.
• I – koła: ułatwiają przetaczanie urządzenia.
• J – pokrywa boczna: osłania elementy z boku nagrzewnicy.
• K – wyświetlacz temperatury zadanej: pokazuje nastawę termostatu.
• L – pokrętło termostatu: służy do ustawiania temperatury.
• M – włącznik zasilania: steruje włączeniem urządzenia.
• N – rama wsporcza kół: podtrzymuje układ jezdny i stabilizuje konstrukcję.
• O – zbiornik paliwa: mieści 50 l oleju.

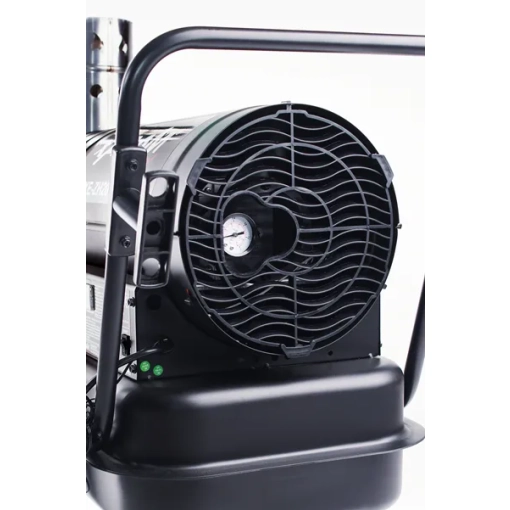

• P – osłona wentylatora: zabezpiecza dostęp do zespołu nawiewowego.
• Q – pompa powietrza: należy do układu zasilania palnika.
• R – manometr ciśnienia powietrza: umożliwia odczyt ciśnienia pompy.
• S – wyświetlacz temperatury pomieszczenia: przedstawia odczyt czujnika.
• Czujnik termostatu na przewodzie 5 m: mierzy temperaturę w wybranym miejscu i nie jest zaznaczony na schemacie.

Zużycie paliwa i planowanie czasu ogrzewania

Przy maksymalnym zużyciu do 2,9 l/h zbiornik 50 l odpowiada obliczeniowo około 17,2 godziny ciągłej pracy palnika. Jest to orientacyjne dzielenie pojemności zbiornika przez zużycie godzinowe, a nie gwarancja czasu działania po każdym tankowaniu. Termostat może okresowo wyłączać grzanie po osiągnięciu zadanej temperatury, dlatego rzeczywiste zużycie zależy od potrzeb cieplnych i przebiegu pracy. Przed zakupem warto ustalić również trasę komina oraz warunki dopływu powietrza do obiektu.

Rozważając inne nagrzewnice olejowe, należy porównać nie tylko moc, ale też sposób usuwania spalin, wydajność nadmuchu i pojemność zbiornika. W XE-ZH30 przepływ 1350 m³/h oznacza ilość tłoczonego powietrza w ciągu godziny; nie jest równoznaczny z kubaturą, którą urządzenie skutecznie ogrzeje. Taki zestaw parametrów ułatwia wstępny wybór, a ostateczną moc dla konkretnej hali określa bilans strat ciepła.

Najważniejsze funkcje i cechy Xaram ENERGY XE-ZH30

• Moc grzewcza 30 kW
  Umożliwia dogrzewanie większych pomieszczeń po dobraniu urządzenia do strat ciepła.
• Zamknięta komora spalania i komin 110 mm
  Pozwalają odprowadzić spaliny osobną drogą poza ogrzewaną przestrzeń.
• Nadmuch 1350 m³/h
  Rozprowadza ogrzane powietrze w obrębie pomieszczenia.
• Zbiornik paliwa 50 l
  Zapewnia zapas oleju opałowego lub napędowego do wielogodzinnej pracy.
• Termostat i czujnik na przewodzie 5 m
  Pozwalają sterować ogrzewaniem na podstawie pomiaru w wybranej strefie.
• Dwa wyświetlacze temperatury
  Pokazują osobno temperaturę zadaną i zmierzoną.
• Manometr i wskaźnik paliwa
  Ułatwiają bieżącą kontrolę stanu urządzenia.
• Automatyczny zapłon i zabezpieczenie termiczne
  Wspierają wygodną obsługę i ochronę przed przegrzaniem.
• Koła i tylny uchwyt
  Ułatwiają przestawienie nagrzewnicy po jej wyłączeniu i ostygnięciu.
