Galeria wybranych montaży cz. 10 (2020)

Mieszkanie prywatne – Warszawa Bemowo

Zamontowany klimatyzator ścienny: LG AP12RT z serii Dual Cool (moc chłodnicza 3,5 kW), obsługujący salon.

Urządzenie zamontowano II-etapowo: najpierw została ułożona instalacja w bruździe wykutej w ścianie, a w drugim etapie podłączone i uruchomione. Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej między oknami, a instalacja chłodnicza została sprowadzona w dół po stronie pomieszczenia i na wysokości 50 cm wyprowadzona na balkon, do agregatu. Skropliny poprowadzono razem z instalacją chłodniczą na balkon (woda będzie zbierana do zbiornika).

Mieszkanie prywatne – Warszawa Mokotów

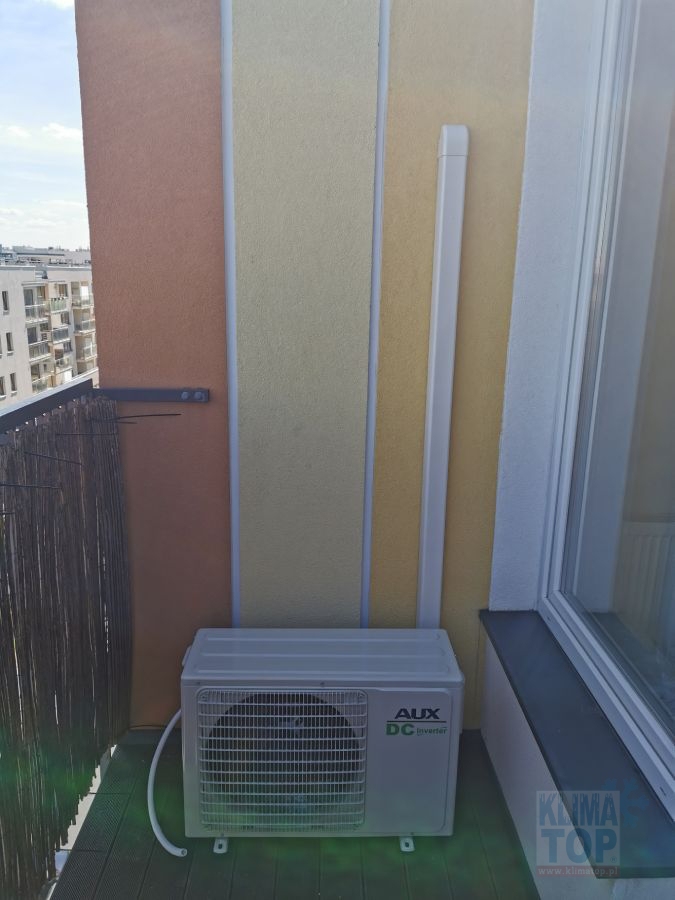

Zamontowany klimatyzator ścienny: AUX-12FH z serii Freedom (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej szerokości 76 cm. Model AUX-12FH to najkrótsze (na chwilę obecną) typowe podłużne urządzenie szerokości 75cm, które było w stanie zmieścić się w tak wąskim odcinku ściany. Instalacja chłodnicza została przeprowadzona za "plecami" klimatyzatora na loggię i podłączona do agregatu powieszonego na elewacji budynku. Agregat podwieszono na pewnej wysokości nad podłogą, aby zapewnić lepszą wentylację jednostki. Skropliny poprowadzono razem z instalacją chłodniczą na loggię (woda będzie zbierana do zbiornika).

Mieszkanie prywatne – Warszawa Bielany

Zamontowany klimatyzator ścienny: AUX-12FH z serii Freedom (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie prostopadłej do okien, a instalacja chłodnicza została sprowadzona w dół po stronie pomieszczenia w bruździe wykutej w ścianie (niezbędny był demontaż grzejnika) i na wysokości 50 cm wyprowadzona na balkon, gdzie została podłączona do agregatu. Skropliny poprowadzono razem z instalacją chłodniczą na balkon (woda będzie zbierana do zbiornika).

Mieszkanie prywatne – Piaseczno

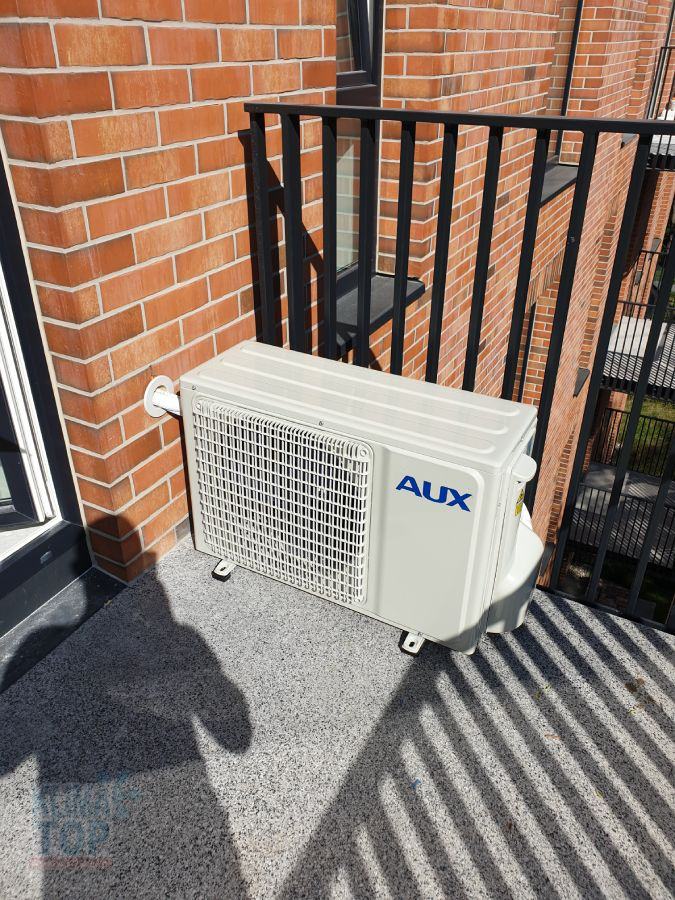

Zamontowany klimatyzator ścienny: AUX-18FH z serii Freedom (moc chłodnicza 5 kW), obsługujący salon.

Urządzenie zamontowano II-etapowo: w pierwszym etapie zostały ułożone instalacje: chłodnicza, skroplinowa i zasilająco-sterujaca w bruzdach wykutych w ścianach, a w drugim etapie podłączony i uruchomiony klimatyzator AUX. Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej między oknami, a instalacja chłodnicza została sprowadzona w dół po stronie pomieszczenia i na wysokości 50 cm wyprowadzona na balkon, do agregatu. Skropliny poprowadzono oddzielną bruzdą wykutą w ścianie pod oknem, celem odprowadzenia skroplin do kanalizacji w kuchni. Rurkę podłączono przez syfon klimatyzacyjny do króćca kanalizacyjnego.

Mieszkanie prywatne – Warszawa Ursynów

Zamontowany klimatyzator ścienny: AUX-18JO (biały mat) z serii J-Smart (moc chłodnicza 5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej, obok drzwi balkonowych. Instalacja chłodnicza i skroplinowa zostały przeprowadzone za "pleami" klimatyzatora na balkon, gdzie instalacja chłodnicza została podłączona do agregatu podwieszonego do elewacji balkonu, a skroplinowa sprowadzona w dół (do zbiornika).

Mieszkanie prywatne – Warszawa Wola

Zamontowany klimatyzator ścienny AUX-18JP (czarny) z serii J-Smart (moc chłodnicza 5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej, po prawej stronie drzwi balkonowych. Instalacja chłodnicza i skroplinowa zostały przeprowadzone za "plecami" klimatyzatora na balkon, a następnie sprowadzone w maskownicy klimatyzacyjnej do wysokości około 50 cm nad posadzką balkonu. Instalacja chłodnicza została podłączona do agregatu zewnętrznego, a skroplinowa pozostawiona luzem celem zbierania wody do pojemnika.

Mieszkanie prywatne – Pruszków

Zamontowany klimatyzator ścienny, typu multisplit: AUX-07FH/I + AUX-09FH/I + AUX-M2-14LCLH z serii Freedom (moc chłodnicza 2,1+2,6 kW), obsługujący dwie sypialnie.

Jedną jednostkę wewnętrzną klimatyzatora zamontowano na ścianie działowej, po czym instalację przeprowadzono za "plecami" jednostki do sąsiedniego pomieszczenia, gdzie w bruździe w ścianie doprowadzono przewody do ściany dzielącej pokój z balkonem i wyprowadzono na zewnątrz. Instalację z drugiej jednostki połączono poprowadzono także fragmentem w bruździe w ścianie i wyprowadzono na balkon. Tam obie instalacje zostały sprowadzone w maskownicy po elewacji balkonu i podłączone do wspólnego agregatu multi posadowionego na posadzce. Skropliny wypuszczono luzem na balkon.

Mieszkanie prywatne – Warszawa Ursus

Zamontowany klimatyzator ścienny: LG DC12RQ z serii Deluxe (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie prostopadłej do okien, a instalacja chłodnicza została sprowadzona po stronie pomieszczenia w dół i na wysokości 50 cm wyprowadzona na balkon, do agregatu. Agregat został postawiony na posadzce balkonu, prostopadle do okna. Skropliny poprowadzono razem z instalacją chłodniczą na balkon, a ze względu na podpłytkowe odwodnienie balkonu, rurka została wpuszczona pod płytki - woda będzie spływać do odwodnienia.

Mieszkanie prywatne – Piaseczno

Zamontowany klimatyzator przypodłogowy: Gree GEH12AA typu Konsola (moc chłodnicza 5 kW), obsługujący pomieszczenie na poddaszu.

Ze względu na małą wysokość pomieszczenia (około 2 metrów) zdecydowano o montażu klimatyzatora przypodłogowego, który kieruje powietrze w górę i jest w stanie komfortowo schłodzić pomieszczenia na poddaszach. Jednostkę wewnętrzną zamontowano na ścianie szczytowej, w narożniku pomieszczenia. Instalacja chłodnicza i skroplinowa zostały przeprowadzone za "plecami" klimatyzatora na zewnątrz, a następnie sprowadzone w maskownicach w dół, po elewacji budynku. Instalacja chłodnicza została podłączona do agregatu zewnętrznego podwieszonego do ściany, a skroplinowa (na życzenie klienta) wyprowadzona luzem na skraj budynku.

Mieszkanie prywatne – Warszawa Wola

Zamontowany klimatyzator ścienny, multisplit: Gree GWH09YC+GWH18YD+GWHD24NK6LO z serii Lomo Luxury (moc chłodnicza 2,6+5 kW), jednostki obsługujące sypialnię i balkon.

Jednostkę wewnętrzną klimatyzatora w sypialni zamontowano na ścianie działowej, nad drzwiami do pomieszczenia, po czym instalację przeprowadzono za "plecami" jednostki do salonu, gdzie w bruździe w ścianie doprowadzono przewody do ściany szczytowej i wyprowadzono na zewnątrz. Instalację z drugiej jednostki (także zamontowanej nad drzwiami) poprowadzono w tej samej bruździe w ścianie. Na balkonie obie instalacje zostały podłączone do wspólnego agregatu multi posadowionego na posadzce. Skropliny wypuszczono luzem na balkon, do odwodnienia.

Mieszkanie prywatne – Warszawa Śródmieście

Zamontowany klimatyzator ścienny: Gree GWH12AAB z serii Bora (moc chłodnicza 3,2 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej obok okna, a instalacja chłodnicza została sprowadzona po stronie pomieszczenia w dół w maskownicy i na wysokości 70 cm wyprowadzona na balkon. Klimatyzator został zamontowany równo z grzejnikiem, by możliwe było ukrycie instalacji za zasłoną. Agregat został podwieszony po zewnętrznej stronie barierki balkonowej. Skropliny poprowadzono razem z instalacją chłodniczą na zewnątrz balkonu.

Mieszkanie prywatne – Warszawa Targówek

Zamontowany klimatyzator ścienny: Gree GWH09QB z serii Lomo Eco (moc chłodnicza 2,6 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie prostopadłej do okien. Instalację poprowadzono w maskownicy po stronie pomieszczenia do ściany szczytowej, wyprowadzono na zewnątrz i także w maskownicy doprowadzono nad oknami na drugą stronę balkonu. Tam całość sprowadzona w maskownicy do wysokości około 50 cm nad posadzką balkonu celem podłączenia do agregatu. Skropliny poprowadzono razem z instalacją chłodniczą ale tylko do miejsca wyjścia na balkon. Ze względu na niemożliwość przeprowadzenia ich na stronę agregatu, rurka została sprowadzona luzem po stronie klimatyzatora. Woda będzie zbierana do zbiornika.

Mieszkanie prywatne – Warszawa Mokotów

Zamontowany klimatyzator ścienny: Gree GWH12QB z serii Lomo Eco (moc chłodnicza 3,2 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie prostopadłej do okien. Instalację poprowadzono w maskownicy po stronie pomieszczenia do ściany szczytowej i omijając belkę (nadproże) nad oknem sprowadzono do wysokości około 50 cm nad podłogą celem wyprowadzenia na zewnątrz i podłączenia do agregatu. Skropliny poprowadzono razem z instalacją chłodniczą na balkon. Woda będzie zbierana do zbiornika.

Mieszkanie prywatne – Mokotów

Zamontowany klimatyzator ścienny: Gree GWH12YC z serii Amber Standard Black (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie prostopadłej do okien. Instalację poprowadzono w maskownicy do ściany szczytowej (ze względu na kwestie techniczne maskownica nie mogła być krótsza niż 50 cm, ale jej część zostanie przysłonięta zasłoną). Na balkonie instalację podłączono do agregatu podwieszonego do bocznej ściany loggii. Agregat umieszczono wysoko, celem zapewnienia lepszej wentylacji. Skropliny poprowadzono razem z instalacją chłodniczą na balkon. Rurka została sprowadzona luzem po ścianie, a woda będzie zbierana do zbiornika.

Mieszkanie prywatne – Warszawa Białołęka

Zamontowany klimatyzator ścienny: Gree GWH12YC z serii Amber Standard White (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej, blisko drzwi balkonowych tak, by możliwe było bezpośrednie wyprowadzenie instalacji na loggię, za "plecami" klimatyzatora (wyjście z lewego dolnego narożnika). Instalacja chłodnicza i skroplinowa zostały sprowadzona w dół w maskownicach i podłączone do agregatu. Skropliny zostały wprowadzone pod deskowanie loggii - woda będzie spływać do jej odwodnienia.

Mieszkanie prywatne – Ząbki k/Warszawy

Zamontowany klimatyzator ścienny: Gree GWH12QB z serii Lomo Eco (moc chłodnicza 3,2 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej. Po wyprowadzeniu instalacji za "plecami" klimatyzatora na zewnątrz, została ona poprowadzona w maskownicach po elewacji budynku, do agregatu zewnętrznego. Skropliny wyprowadzono na zewnątrz (woda będzie kapać na poziom gruntu).

Dom prywatny – Ząbki k/Warszawy

Zamontowany klimatyzator ścienny: Gree GWH12QB z serii Lomo Eco (moc chłodnicza 3,2 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na szczytowej budynku. Instalacja została doprowadzona w bruździe wykutej w ścianie do krawędzi okna balkonowego, przeprowadzona na zewnątrz i w maskownicach prowadzonych nad oknami doprowadzona na drugą stronę balkonu, za załamanie budynku. Tam została sprowadzona w pionie także w maskownicy i podłączona do agregatu zewnętrznego. Skropliny zostały wyprowadzone razem z instalacją chłodniczą na balkon, ale sprowadzone luzem po tej stronie okna co klimatyzator. Woda będzie zbierana do zbiornika.

Mieszkanie prywatne – Warszawa Mokotów

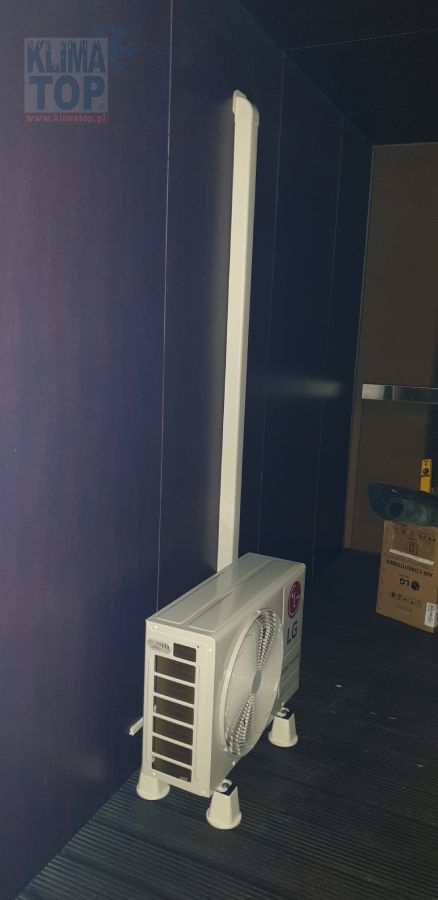

Zamontowany klimatyzator ścienny: LG AC09BQ z serii ArtCool Mirror (moc chłodnicza 2,5 kW), obsługujący sypialnię.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej. Instalacja chłodnicza została przeprowadzona za "plecami" klimatyzatora na balkon, gdzie w maskownicy została sprowadzona w dół i podłączona do agregatu posadowionego wzdłuż ściany na posadzce balkonu. Skropliny poprowadzono razem z instalacją chłodniczą na balkon (woda będzie zbierana do zbiornika).

Mieszkanie prywatne – Warszawa Wola

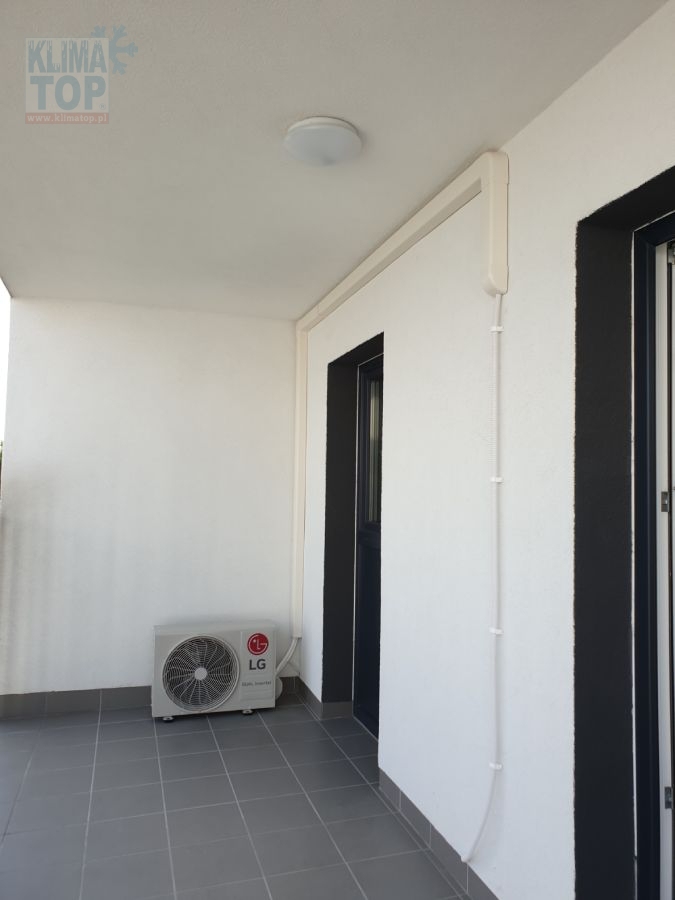

Zamontowany klimatyzator ścienny: LG AC12SQ serii ArtCool Silver (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie między oknami. Instalację przeprowadzono za "plecami" klimatyzatora na balkon, gdzie w maskownicy doprowadzono ją nad oknami na drugą stronę balkonu i sprowadzono w dół, do agregatu. Skropliny poprowadzono razem z instalacją chłodniczą ale tylko do miejsca wyjścia na balkon. Ze względu na niemożliwość przeprowadzenia ich na stronę agregatu, rurka została sprowadzona luzem po stronie klimatyzatora i zakończona nad posadzką. Woda będzie zbierana do zbiornika.

Mieszkanie prywatne – Warszawa Białołęka

Zamontowany klimatyzator ścienny: LG AC12SQ z serii ArtCool Silver (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie prostopadłej do okien, po prawej stronie. Instalacja chłodnicza została doprowadzona do narożnika pomieszczenia w bruździe wykutej w ścianie, następnie przeprowadzona na balkon do agregatu podwieszonego na konstrukcji. Skropliny odprowadzono do zbiornika umieszczonego poniżej agregatu.

Mieszkanie prywatne – Warszawa Białołęka

Zamontowany klimatyzator ścienny: LG AC12SQ z serii ArtCool Silver (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie prostopadłej do okien. Instalacja została doprowadzona w krótkim odcinku maskownicy do ściany szczytowej, przeprowadzona na zewnątrz i w maskownicach prowadzonych nad oknami doprowadzona na drugą stronę balkonu. Tam została podłączona do agregatu zewnętrznego podwieszonego na konstrukcji do elewacji balkonu. Skropliny zostały wyprowadzone razem z instalacją chłodniczą na balkon, ale sprowadzone luzem po tej stronie okna co klimatyzator. Woda będzie zbierana do zbiornika.

Mieszkanie prywatne – Warszawa Wola

Zamontowane klimatyzatory ścienne: 2 kpl. LG PC09SQ z serii Standard Plus (moc chłodnicza 2x 2,5 kW), obsługujące sypialnie.

Pomieszczenie 1) Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie prostopadłej do okien. Instalacja została doprowadzona w krótkim odcinku maskownicy do ściany szczytowej, przeprowadzona na zewnątrz i w maskownicy sprowadzona w dół, a następnie podłączona do agregatu.

Pomieszczenie 2) Klimatyzator zamontowano na ścianie szczytowej. Instalacja chłodnicza została przeprowadzona za "plecami" klimatyzatora na balkon, gdzie w maskownicach została doprowadzona za róg balkonu i podłączona do agregatu posadowionego wzdłuż ściany na posadzce balkonu.

W obu przypadkach skropliny poprowadzono razem z instalacją chłodniczą na balkon - woda będzie spływać do odwodnienia znajdującego się pod ruchomymi płytkami.

Mieszkanie prywatne – Warszawa Ursynów

Zamontowany klimatyzator ścienny: LG PC09SQ z serii Standard Plus (moc chłodnicza 2,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej obok okna balkonowego. Instalacja została wyprowadzona za "plecami" klimatyzatora na zewnątrz i podłączona do agregatu zewnętrznego podwieszonego do ściany balkonu. Skropliny poprowadzono razem z instalacją chłodniczą i sprowadzono luzem po elewacji (do zbiornika).

Mieszkanie prywatne – Warszawa Ursynów

Zamontowany klimatyzator ścienny: LG PC12SQ z serii Standard Plus (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej obok okna balkonowego, na nierównej powierzchni imitującej kamienie. Instalacja została wyprowadzona za "plecami" klimatyzatora na zewnątrz i podłączona do agregatu zewnętrznego podwieszonego do ściany balkonu. Skropliny poprowadzono razem z instalacją chłodniczą i sprowadzono luzem po elewacji (do zbiornika).

Mieszkanie prywatne – Warszawa Wesoła

Zamontowany klimatyzator ścienny: LG PC12SQ z serii Standard Plus (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie prostopadłej do okien. Instalacja została wyprowadzona z lewego dolnego rogu klimatyzatora (względy techniczne przy ukrywaniu instalacji w ścianie) i w bruździe w ścianie doprowadzona do ściany szczytowej, a następnie wyprowadzona przez nią. Na zewnątrz instalacja została sprowadzona pionowo w maskownicy w dół i podłączona do agregatu zewnętrznego podwieszonego do ściany. Skropliny poprowadzono razem z instalacją chłodniczą i pozostawiono luzem nad poziomem gruntu.

Mieszkanie prywatne – Warszawa Bemowo

Zamontowany klimatyzator ścienny: LG PC12SQ z serii Standard Plus (moc chłodnicza 3,5 kW), obsługujący sypialnię.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej obok okna. Instalacja została wyprowadzona za "plecami" klimatyzatora na zewnątrz, sprowadzona pionowo w maskownicy w dół i podłączona do agregatu zewnętrznego. Skropliny poprowadzono razem z instalacją chłodniczą i pozostawiono nad ruchomymi płytkami balkonowymi. Woda będzie spływać do odwodnienia podpłytkowego balkonu.

Mieszkanie prywatne – Warszawa Rembertów

Zamontowany klimatyzator ścienny: LG PC12SQ z serii Standard Plus (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie prostopadłej do okien, bliżej środka mieszkania (możliwe, że chłód uda się dostarczyć do dalszej części mieszkania). Instalacja została wyprowadzona z lewego dolnego narożnika klimatyzatora i sprowadzona pionowo w dół w bruździe w ścianie, a następnie w bruździe w wylewce przeprowadzona przez salon, kuchnię i wyprowadzona na końcu balkonu. Tam została podłączona do agregatu zewnętrznego. Skropliny poprowadzono oddzielną bruzdą prowadzoną ze spadkiem po ścianach i przez zasyfonowanie włączono o kanalizacji w kuchni.

Mieszkanie prywatne – Warszawa Grochów

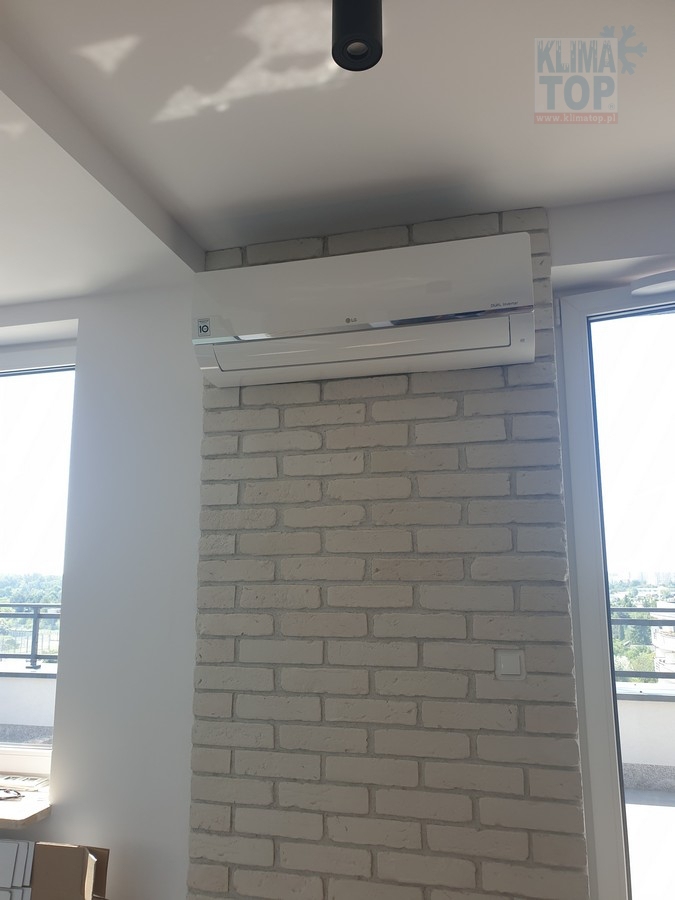

Zamontowany klimatyzator ścienny: LG PC18SQ z serii Standard Plus (moc chłodnicza 5 kW), obsługujący salon.

Montaż wykonano II-etapowo. W pierwszym etapie ułożona została w bruzdach w ścianach i wylewce podłogowej: instalacja chłodnicza,, skroplinowa i zasilająco-sterująca. W drugim etapie, przed ostatecznym wykończeniem mieszkania zamontowano między oknami jednostkę wewnętrzną oraz zewnętrzną klimatyzatora (znajdującą się na końcu balkonu, przy kuchni). Ze względu na obszerny balkon okalający 2 ściany salonu, skropliny wyprowadzono za jednostką wewnętrzną na balkon - woda będzie odprowadzana przez podpłytkowe odwodnienie balkonu.

Mieszkanie prywatne – Legionowo k/Warszawy

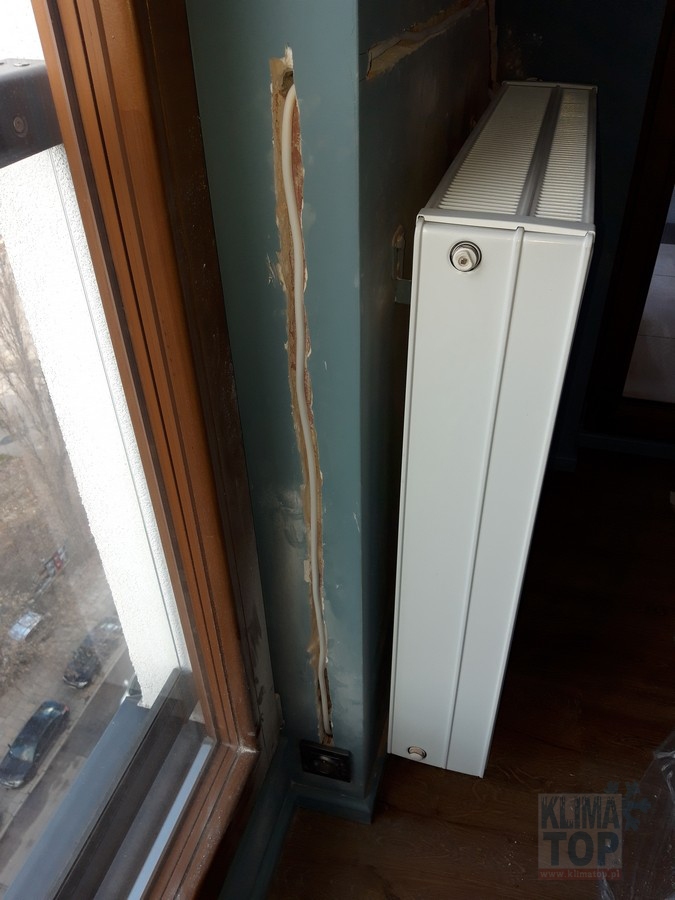

Zamontowany klimatyzator ścienny: LG S12EQ z serii Standard (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej obok okna. Ze względu na fakt iż balon nie zachodził na całą szerokość pokoju, instalacja została wyprowadzona z prawego narożnika klimatyzatora i (mając na uwadze kwestie techniczne montażu jednostki) przed wyprowadzeniem na balkon została poprowadzona w odcinku 50 cm maskownicy, wierzchem po ścianie. Widoczny odcinek maskownicy zostanie przysłonięty zasłoną. Dopiero potem została przeprowadzona na balkon i sprowadzona pionowo w maskownicy w dół celem podłączenia do agregatu zewnętrznego. Skropliny poprowadzono razem z instalacją chłodniczą na balkon. Woda będzie spływać zbierana do zbiornika.

Mieszkanie prywatne – Warszawa Wola

Zamontowany klimatyzator ścienny: LG S12EQ z serii Standard (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej, między oknem a balkonem. Instalacja została wyprowadzona z lewego dolnego narożnika klimatyzatora i sprowadzona po skosie w dół w bruździe w ścianie, a następnie na wysokości około 50 cm nad podłogą wyprowadzona na balkon. Tam została podłączona do agregatu zewnętrznego. Skropliny odprowadzono razem z instalacją chłodniczą na balkon. Woda będzie spływać do odwodnienia.

Mieszkanie prywatne – Warszawa Ursynów

Zamontowany klimatyzator ścienny: LG S12EQ z serii Standard (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na G-K w centralnej części pomieszczenia. Instalacja została wyprowadzona za "plecami" klimatyzatora do kuchni, gdzie w obrębie szafki została doprowadzona w maskownicy do ściany szczytowej. Po przejściu na balkon graniczący z kuchnią instalacja została doprowadzona w maskownicach do agregatu zewnętrznego. Skropliny poprowadzono razem z instalacją chłodniczą na balkon, gdzie będą zbierane do zbiornika.

Mieszkanie prywatne – Warszawa Bemowo

Zamontowany klimatyzator ścienny: Mitsubishi MSZ-AP42VG z serii Kompakt (moc chłodnicza 4,2 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano blisko okna balkonowego. Instalacja została wyprowadzona za "plecami" klimatyzatora do sąsiedniego pomieszczenia, gdzie w krótkiej bruździe w ścianie została doprowadzona do ściany szczytowej i wyprowadzona na balkon. Tam została doprowadzona w maskownicach do agregatu zewnętrznego podwieszonego do ściany balkonu. Aby nie rozdzielać instalacji skroplinowej i chłodniczej, całość została poprowadzona w jednej maskownicy pod oknem sypialni. Skropliny odprowadzono na balkon, do kratki odwodnieniowej balkonu.

Mieszkanie prywatne – Warszawa Kabaty

Zamontowany klimatyzator ścienny: Mitsubishi MSZ-AP50VG z serii Kompakt (moc chłodnicza 5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano blisko okna balkonowego. Instalacja została poprowadzona w bruździe w ścianie do okna, przeprowadzona na balkon i podłączona do agregatu. Skropliny odprowadzono na balkon - woda będzie spływać do kratki odwodnieniowej znajdującej się pod deskowaniem balkonu.

Mieszkanie prywatne – Warszawa Wilanów

Zamontowany klimatyzator ścienny multisplit: Mitsubishi 2xMSZ-EF22VGW+MSZ-EF25VGW+MXZ-3F54VF z serii Premium oraz split: Mitsubishi MSZ-LN60VGV z serii Diamond, Pearl White, obsługujące 2 sypialnie, gabinet i salon.

Jednostki wewnętrzne zamontowano: nad drzwiami sypialni, na ścianie gabinetu będącej ścianą balkonową oraz na bocznej ścianie salonu, również będącą ścianą balkonową. Ze względu na fakt iż mieszkanie było użytkowane i wykończone, ograniczono ingerencję w ściany do wykucia bruzd w holu oraz częściowo w salonie i poprowadzenia w nich instalacji z dwóch sypialni. W przypadku jednostek w salonie i gabinecie, możliwe było bezpośrednie przejście na balkon za "plecami" klimatyzatorów. Resztę instalacji poprowadzono po elewacji balkonu w maskownicach. Skropliny odprowadzono do odwodnienia na balkonie.

Mieszkanie prywatne – Warszawa Wilanów

Zamontowany klimatyzator ścienny: Mitsubishi MSZ-EF25VGW z serii Premium (moc chłodnicza 2,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie nad oknem (w nadprożu). Ze względu na fakt iż technicznie niemożliwe było bezpośrednie przejście na balkon ani poprowadzenie instalacji w bruździe, została ona wyprowadzona z prawego narożnika klimatyzatora i sprowadzona w maskownicy, do wysokości 50 cm nad podłogą. Dopiero wówczas została wyprowadzona na balkon i podłączona do agregatu. Skropliny poprowadzono razem z instalacją chłodniczą na balkon. Woda będzie spływać do podpłytkowego odwodnienia balkonu. Na życzenie klienta zastosowano specjalne, wysokie gumowe podstawy pod jednostką.

Mieszkanie prywatne – Warszawa Bemowo

Zamontowany klimatyzator ścienny: Mitsubishi MSZ-EF50VGKB z serii Premium (moc chłodnicza 5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej. Instalację sprowadzono w bruździe w ścianie do wysokości 50 cm nad podłogą. Dopiero wówczas została ona wyprowadzona na balkon i podłączona do agregatu. Skropliny poprowadzono razem z instalacją chłodniczą na balkon. Woda będzie zbierana do zbiornika ustawionego obok agregatu.

Mieszkanie prywatne – Piaseczno k/Warszawy

Zamontowany klimatyzator ścienny: Mitsubishi MSZ-HR50VF z serii HR (moc chłodnicza 5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej. Instalację chłodniczą sprowadzono w bruździe w ścianie i wyprowadzono na balkon na wysokości około 50 cm nad podłogą. Tam została ona podłączona do agregatu. Skropliny poprowadzono razem z instalacją chłodniczą na zewnątrz. Będą one zbierane do zbiornika.

Mieszkanie prywatne – Warszawa Śródmieście

Zamontowany klimatyzator ścienny: Mitsubishi MSZ-LN60VGB z serii Diamond Onyx Black (moc chłodnicza 6 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie "balkonowej". Instalacja chłodnicza została przeprowadzona za "plecami" klimatyzatora na balkon, gdzie po elewacji została sprowadzona w maskownicy wierzchem po ścianie i podłączona do agregatu. Skropliny poprowadzono we wspólnej maskownicy do poziomu posadzki balkonowej, a następnie rurka została wysunięta poza obrys balkonu.

Klimatyzator MITSUBISHI MSZ-LN60VG

Zamontowany klimatyzator ścienny: Mitsubishi MSZ-LN60VGW z serii Diamond Natural White (moc chłodnicza 6 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie prostopadłej do balkonu, w miejscu starej, zdemontowanej jednostki. Instalację poprowadzono częściowo w bruździe w ścianie po stronie pomieszczenia, a częściowo w maskownicy po stronie balkonu. Skropliny odprowadzono grawitacyjnie po ścianie balkonu do kratki odwodnieniowej.

Mieszkanie prywatne – Warszawa Tarchomin

Zamontowany klimatyzator ścienny, typu multisplit: LG PM05SP+PC09SQ+MU2R15 z serii Standard Plus (moc chłodnicza 1,5+2,6 kW), obsługujący sypialnię i salon.

Jednostki wewnętrzne zamontowano po obu stronach ściany działowej, po czym z jednego klimatyzatora instalację przeprowadzono za "plecami" jednostki do sąsiedniego pomieszczenia, gdzie we wspólnej maskownicy (kryjącej 2 instalacje) prowadzonej po ścianie, doprowadzono wszystkie przewody do ściany szczytowej. Na balkonie instalacje zostały podłączone do wspólnego agregatu multi podwieszonego do bocznej ściany loggii. Skropliny odprowadzono na loggię, do zbiornika.

Mieszkanie prywatne – Warszawa Wilanów

Zamontowane klimatyzatory ścienne: 2xPC09SQ + 1xPC12SQ serii Standard Plus, obsługujące 2 sypialnie i salon.

Jednostki wewnętrzne zamontowano w pomieszczeniach na ścianach działowych oraz jednej szczytowej. Ze względu na fakt iż mieszkanie było użytkowane i wykończone, ograniczono ingerencję w ściany do wykucia krótkich bruzd w 2 pomieszczeniach. Reszta została poprowadzona w maskownicach po stronie balkonów oraz częściowo pod deskami tarasowymi. Skropliny odprowadzono do odwodnienia na balkonie.

Mieszkanie prywatne – Warszawa Wola

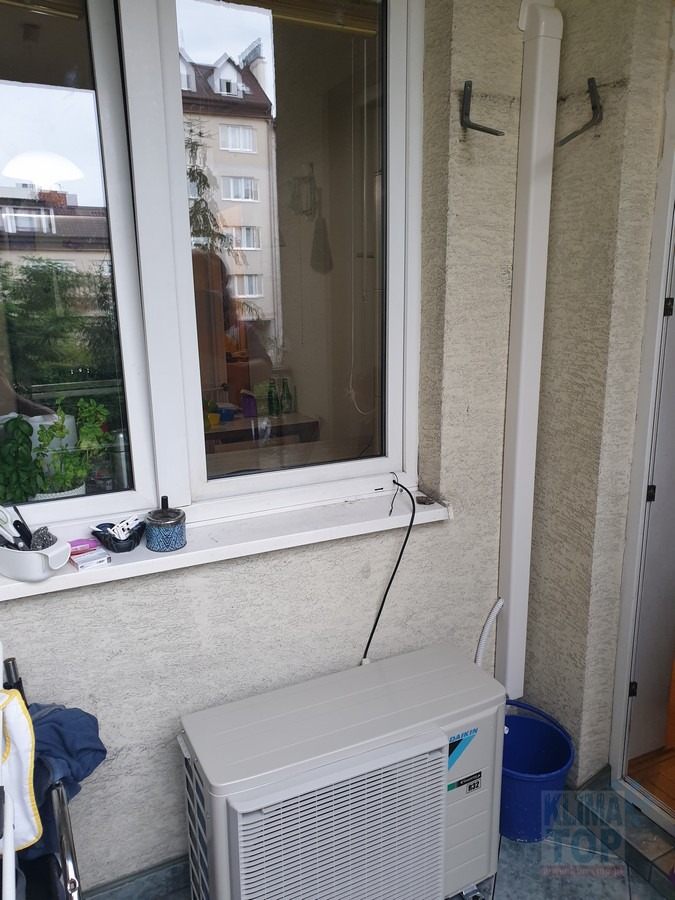

Zamontowany klimatyzator ścienny: Daikin FTXM35N serii Perfera (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano blisko okna balkonowego. Instalacja została wyprowadzona za "plecami" klimatyzatora do sąsiedniego pomieszczenia, gdzie w krótkim odcinku maskownicy została doprowadzona do ściany szczytowej i wyprowadzona na balkon. Tam została sprowadzona w maskownicy do agregatu zewnętrznego posadowionego na posadzce. Skropliny odprowadzono na balkon, do zbiornika.

Mieszkanie prywatne – Warszawa Ursus

Zamontowany klimatyzator ścienny: Daikin FTXC25B serii Sensira+ (moc chłodnicza 2,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie prostopadłej do okien. Instalacja została wyprowadzona z prawego narożnika klimatyzatora i w odcinku maskownicy została doprowadzona do ściany szczytowej (pod parapet) a następnie wyprowadzona na balkon. Tam została podłączona do agregatu zewnętrznego posadowionego na posadzce. Skropliny odprowadzono na balkon, do zbiornika.

Mieszkanie prywatne – Warszawa Rembertów

Zamontowany klimatyzator ścienny: Daikin FTXC35B z serii Sensira+ (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej obok okna. Instalacja została wyprowadzona za "plecami" klimatyzatora na zewnątrz, sprowadzona w maskownicy wierzchem po ścianie w dół i podłączona do agregatu zewnętrznego. Skropliny poprowadzono razem z instalacją chłodniczą i pozostawiono nad ruchomymi płytkami balkonowymi. Woda będzie spływać do odwodnienia podpłytkowego balkonu.

Mieszkanie prywatne – Warszawa Rembertów

Zamontowany klimatyzator ścienny: Daikin FTXC25B z serii Sensira+ (moc chłodnicza 2,5 kW), obsługujący sypialnię.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie prostopadłej do okna. Instalacja została doprowadzona w odcinku maskownicy (min. 50 cm ze względów technicznych) do narożnika pomieszczenia, przeprowadzona na bakon, sprowadzona w maskownicy wierzchem po ścianie w dół i podłączona do agregatu zewnętrznego. Skropliny poprowadzono razem z instalacją chłodniczą i pozostawiono luzem. Woda będzie zbierana do zbiornika.

Mieszkanie prywatne – Warszawa Żoliborz

Zamontowany klimatyzator ścienny: Gree GWH12UB z serii U-Crown Premium (moc chłodnicza 3,5 kW), obsługujący salon.

Montaż wykonano II-etapowo. W stanie deweloperskim mieszkania ułożono instalacje w ścianach, a po częściowym wykończeniu pomieszczenia zamontowano jednostkę. Niestety między I a II etapem doszło do uszkodzenia instalacji chłodniczej przez wykonawcę robót budowlanych (co widać na jednym ze zdjęć), jednak udało się całość naprawić bez konieczności ingerencji w ścianę. Agregat został posadowiony na posadzce balkonu. Skropliny poprowadzono do kanalizacji w łazience, przez zasyfonowanie.

Mieszkanie prywatne – Zielonka k/Wwy

Zamontowany klimatyzator ścienny: AUX-12FH z serii Freedom (moc chłodnicza 3,5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej szerokości 78 cm. Model AUX-12FH to najkrótsze (na chwilę obecną) typowe podłużne urządzenie szerokości 75cm, które było w stanie zmieścić się w tak wąskim odcinku ściany. Instalacja chłodnicza została przeprowadzona za "plecami" klimatyzatora na loggię, sprowadzona w dół i podłączona do agregatu. Ze względu na krótką trasę między jednostkami, za agregatem wykonano pętlę z instalacji, sztucznie ją wydłużając (warunek techniczny montażu). Skropliny wyprowadzono na zewnątrz, do odwodnienia balkonu.

Mieszkanie prywatne – Warszawa Okęcie

Zamontowany klimatyzator ścienny: Gree GWH12AAB z serii Bora (moc chłodnicza 3,2 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej między oknami. Instalacje zostały wyprowadzone za "plecami" klimatyzatora na zewnątrz i sprowadzone w maskownicy po elewacji do wysokości około 50 cm nad posadzką balkonu. Agregat został posadowiony wzdłuż barierki balkonowej na systemowych podstawach (aby można było podstawić naczynie podczas pracy w trybie ogrzewania - wówczas woda wykrapla się z j. wewnętrznej). Skropliny poprowadzono razem z instalacją chłodniczą i wyprowadzono na zewnątrz balkonu.

Mieszkanie prywatne – Warszawa Wola

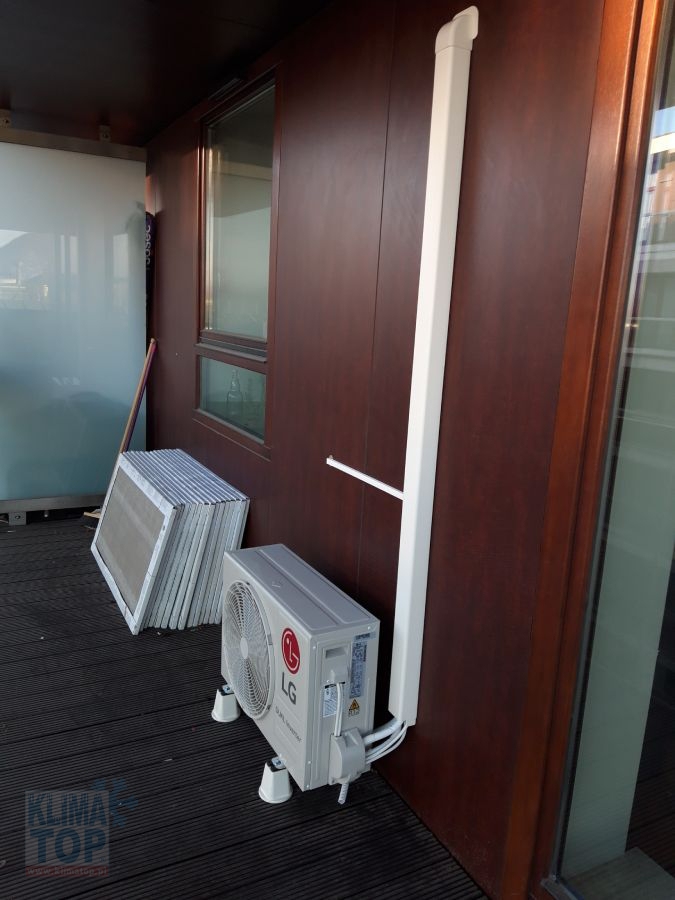

Zamontowany klimatyzator ścienny: LG AC12BQ z serii ArtCool Mirror (moc chłodnicza 3,5 kW), obsługujący salon.
Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej, między oknami. Instalacja chłodnicza została przeprowadzona za "plecami" klimatyzatora na balkon, gdzie w maskownicy została sprowadzona w dół i podłączona do agregatu posadowionego wzdłuż ściany na posadzce balkonu. Skropliny poprowadzono razem z instalacją chłodniczą na balkon - woda będzie spływać do odwodnienia.

Mieszkanie prywatne – Warszawa Wola

Zamontowany klimatyzator ścienny: AUX-18JO (biały mat) z serii J-Smart (moc chłodnicza 5 kW), obsługujący salon.

Jednostkę wewnętrzną klimatyzatora zamontowano na ścianie szczytowej, obok drzwi balkonowych. Instalacja chłodnicza i skroplinowa zostały przeprowadzone za "plecami" klimatyzatora na balkon, a następnie sprowadzone w dół w maskownicy klimatyzacyjnej. Udało się poprowadzić maskownicę w samym narożniku balkonu, co po jej oklejeniu drewnopodobną okleiną znacznie ją zamaskuje. Instalacja chłodnicza została podłączona do agregatu zewnętrznego, a skroplinowa pozostawiona luzem celem zbierania wody do zbiornika.
