Galeria wybranych montaży cz. 13 (2023)

Mieszkanie prywatne – Warszawa Zacisze

Montaż klimatyzatora Gree serii Clivia, model CL12W (moc chłodnicza 3,5 kW), obsługującego salon o łącznej powierzchni 27 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej, dzielącej mieszkanie od balkonu. Instalacja chłodnicza i skroplinowa zostały przeprowadzone za "plecami" klimatyzatora na balkon, gdzie zostały sprowadzone w maskownicy pionowo w dół, celem podłączenia do agregatu zewnętrznego posadowionego na posadzce. Skropliny będą zbierane do zbiornika zlokalizowanego obok agregatu zewnętrznego. Do zasilania wykorzystano gniazdko znajdujące się na balkonie.

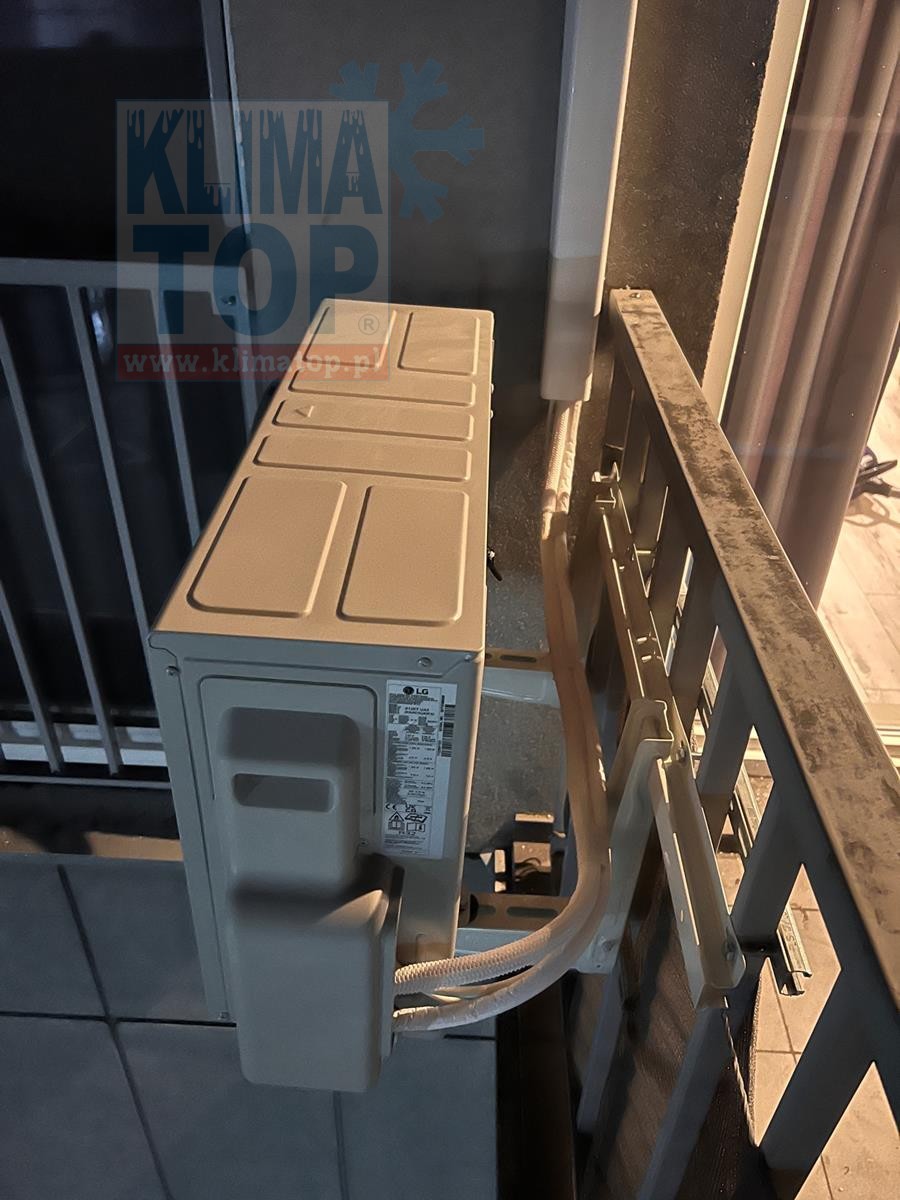

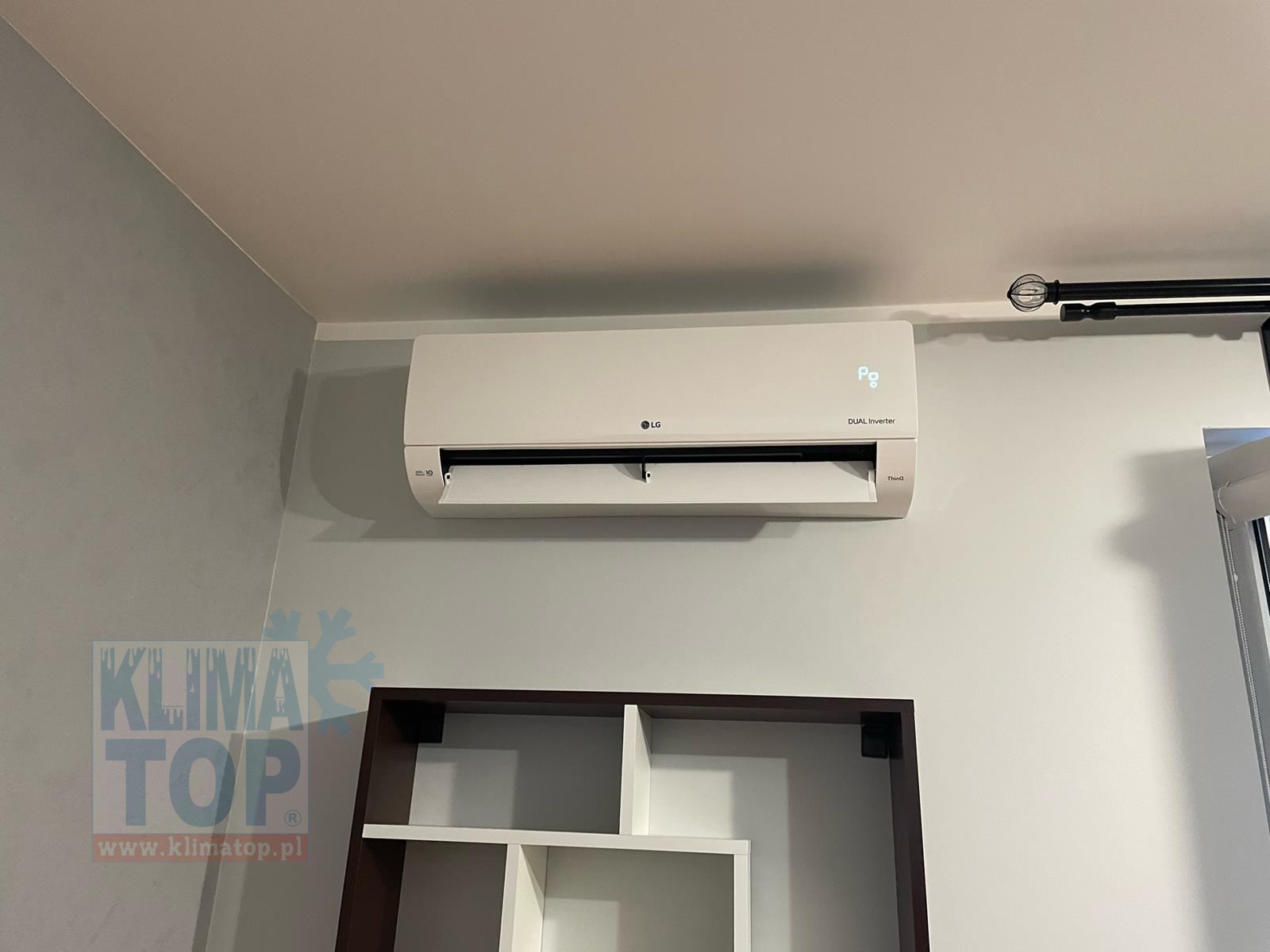

Mieszkanie prywatne – Warszawa Ursynów

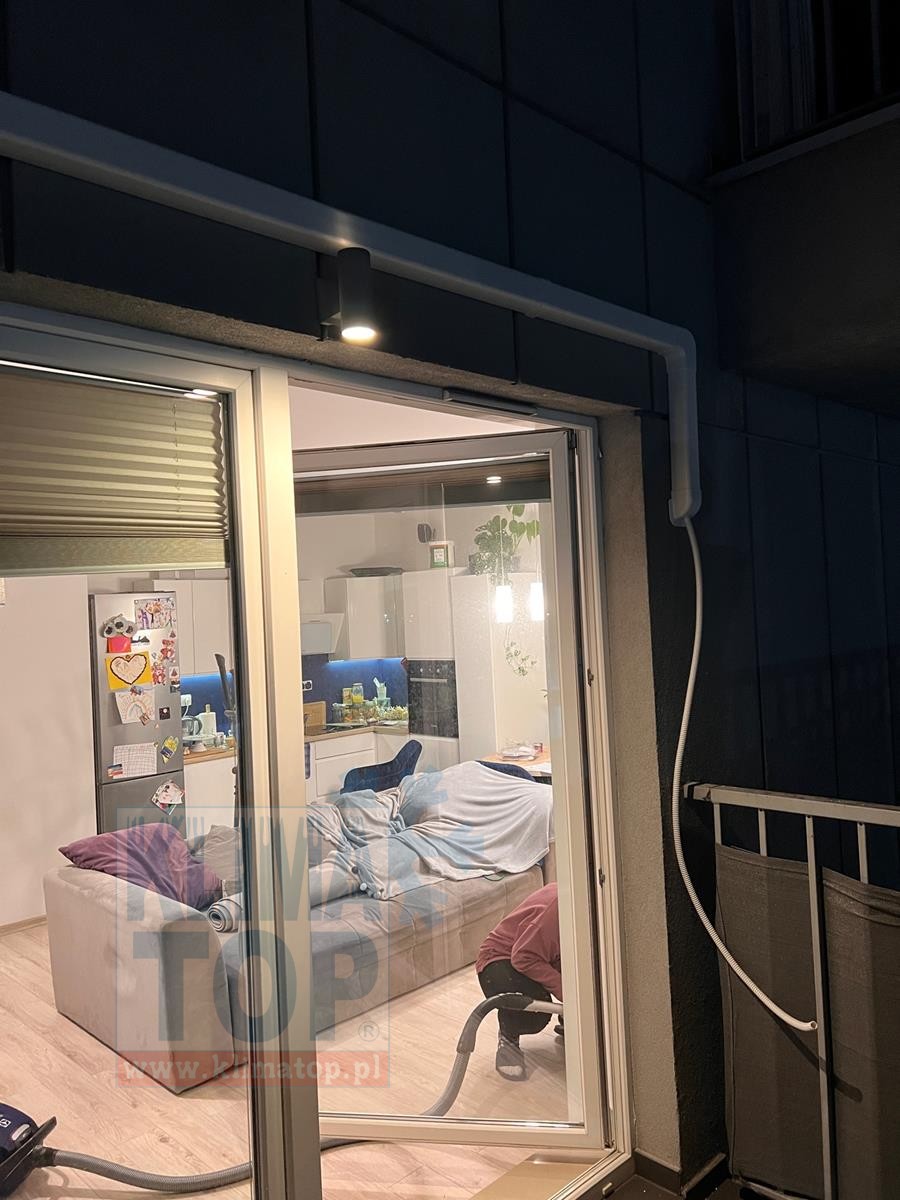

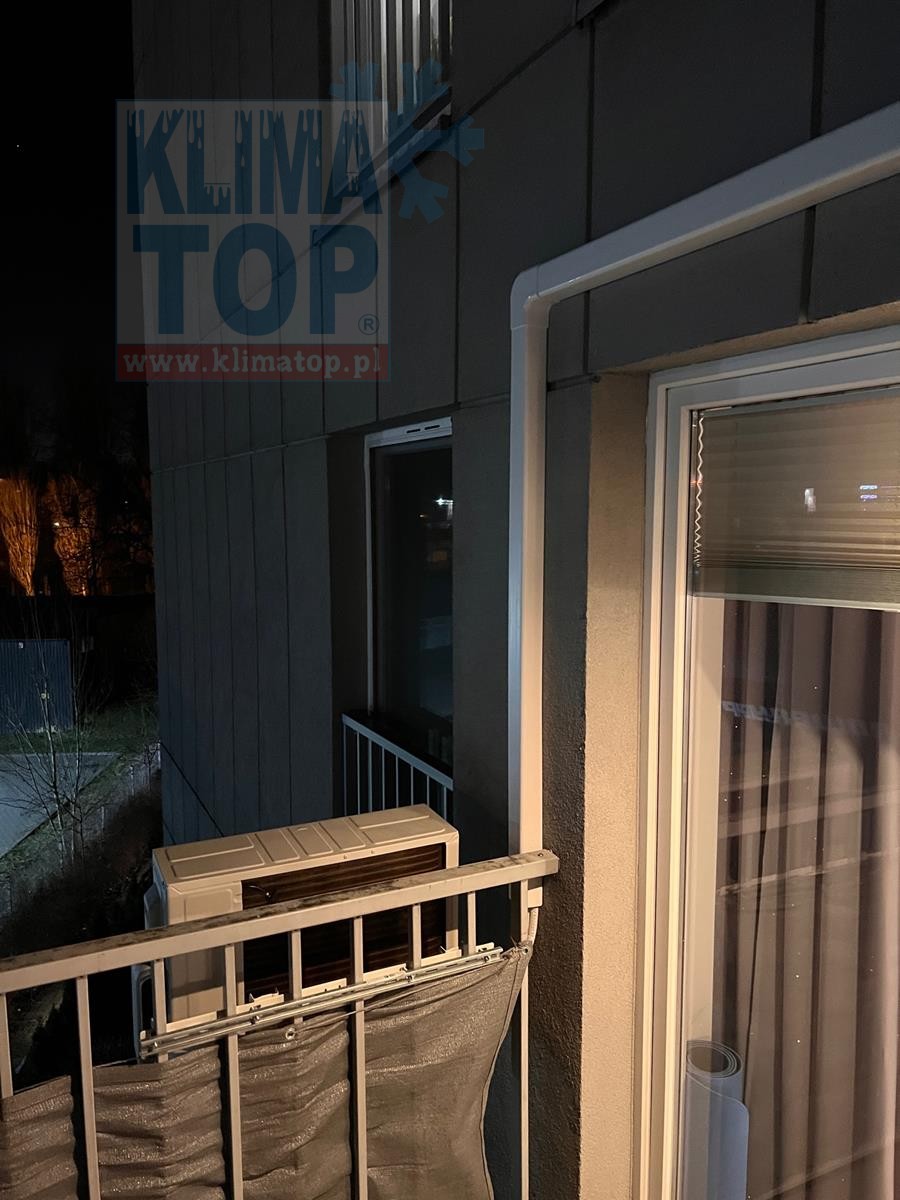

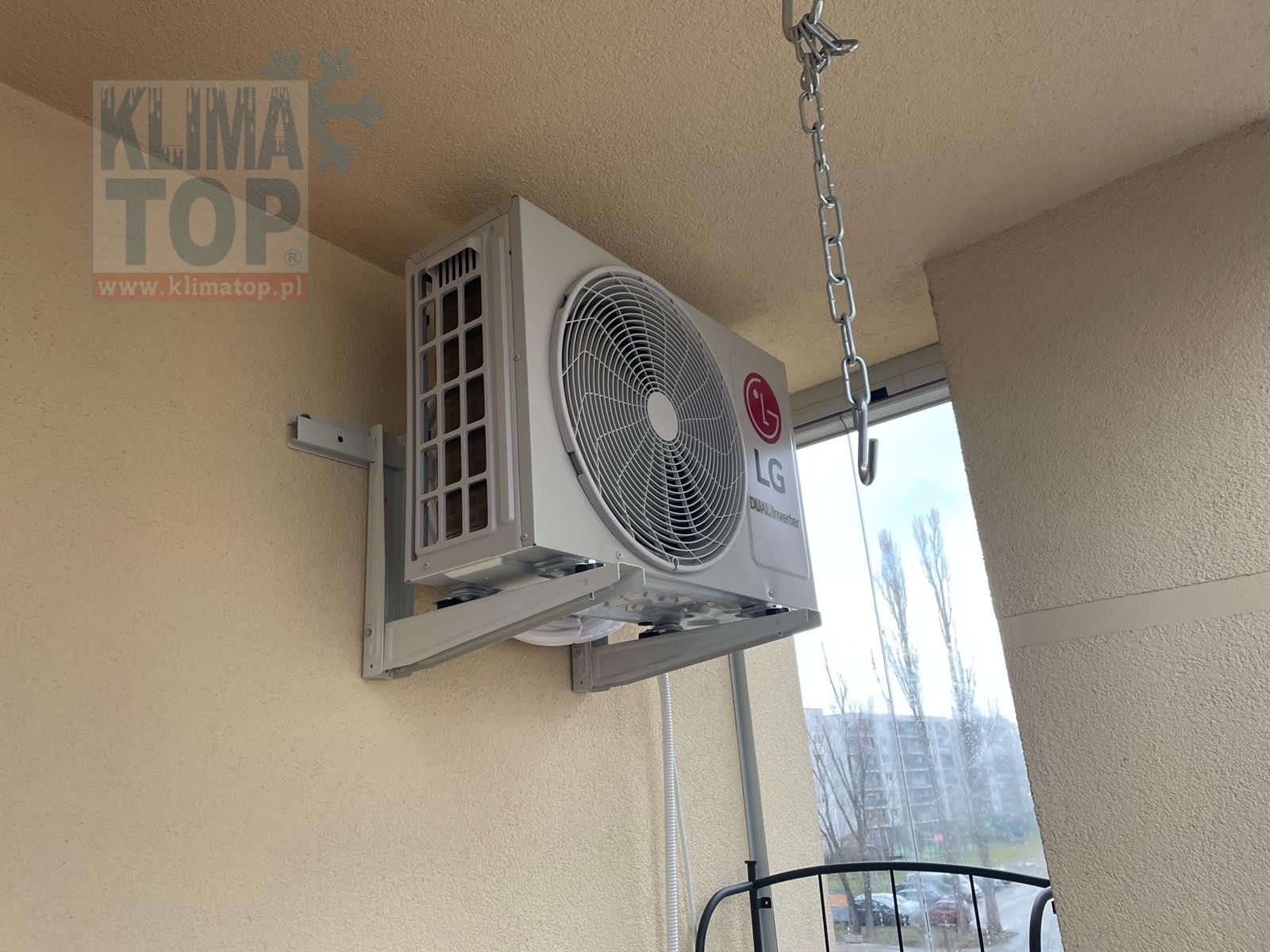

Montaż klimatyzatora LG serii Standard 2, model S12ET (moc chłodnicza 3,5 kW), obsługującego salon o powierzchni 27 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej, blisko drzwi balkonowych. Instalacja została poprowadzona w maskownicy wzdłuż krawędzi okna (będzie zasłonięta zasłoną) i wyprowadzona na balkon celem podłączenia do agregatu zewnętrznego posadowionego na posadzce balkonu. Skropliny zostały odprowadzone razem z instalacją chłodniczą - woda będzie zbierana do zbiornika zlokalizowanego obok agregatu zewnętrznego.

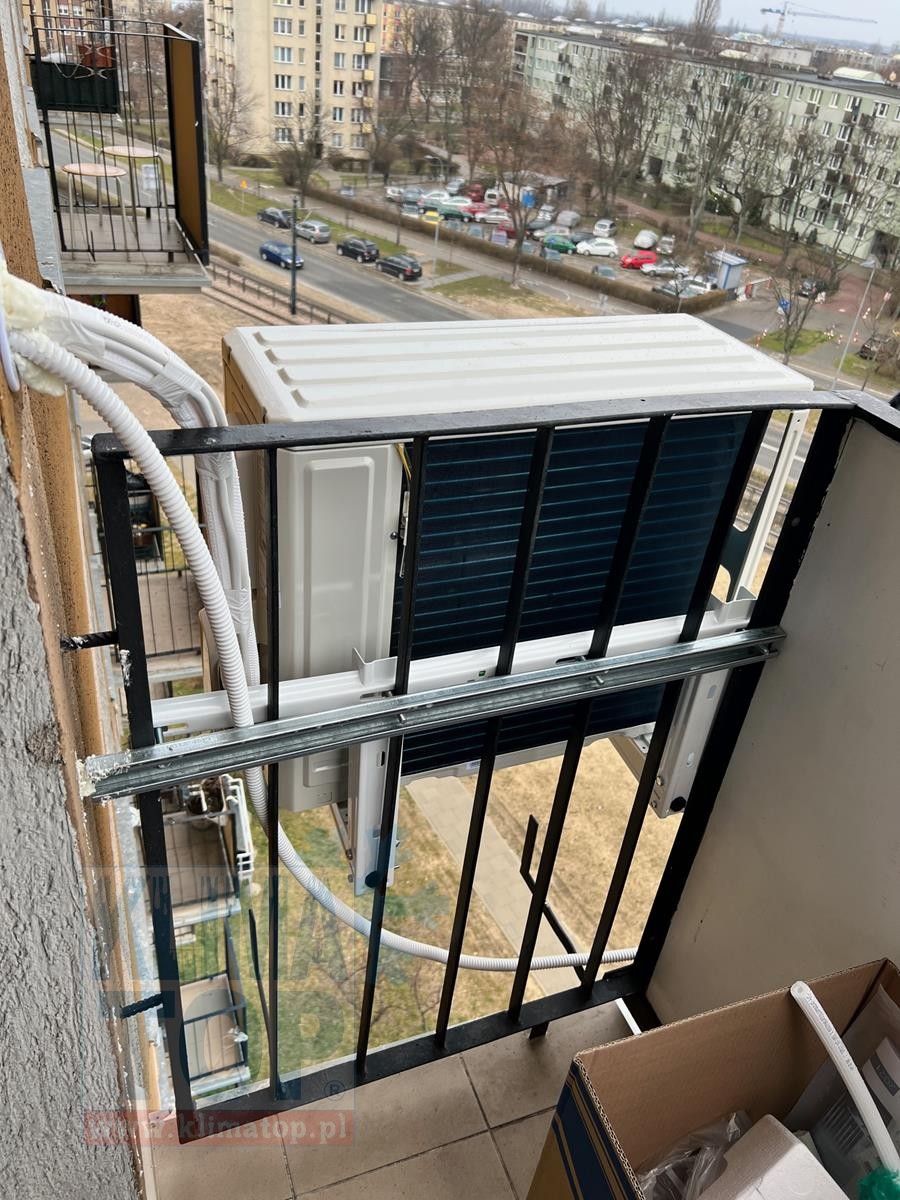

Mieszkanie prywatne – Warszawa Żoliborz

Montaż klimatyzatora Gree serii Pular, model PU09M (matowy) (moc chłodnicza 2,5 kW), obsługującego salon o powierzchni 18 m2.
Jednostka wewnętrzna została zainstalowana na ścianie bocznej pomieszczenia. Instalacje (chłodnicza i skroplinowa) zostały poprowadzone w pomieszczeniu w maskownicy (z ominięciem grzejników) i wyprowadzone na zewnątrz, w obrysie balkonu. Tam zostały sprowadzone w dół. Rury freonowe zostały podłączone do agregatu zawieszonego po zewnętrznej stronie balkonu, a rurka skroplinowa doprowadzona ze spadkiem na krawędź balkonu - woda będzie swobodnie kapać na poziom gruntu.

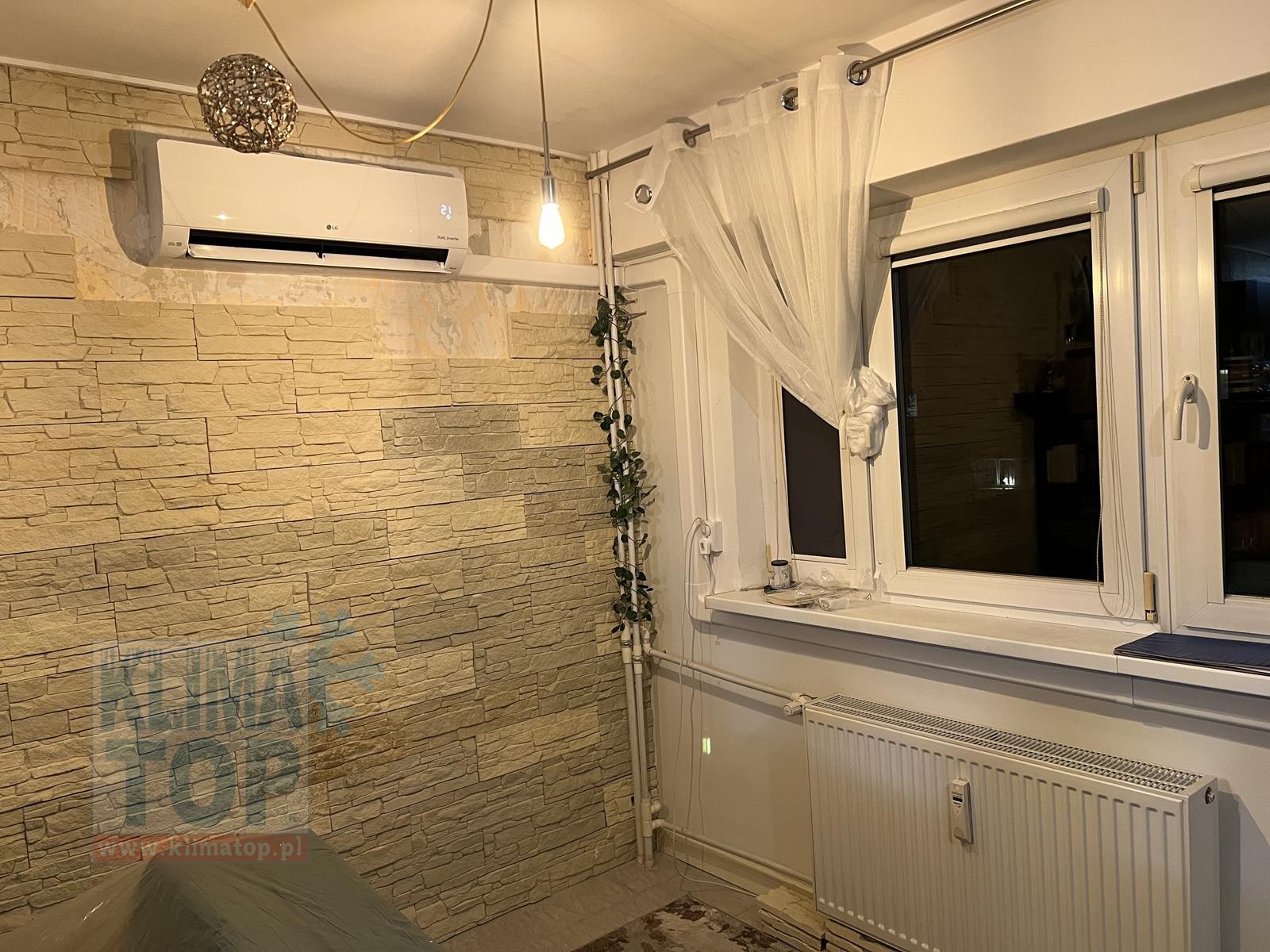

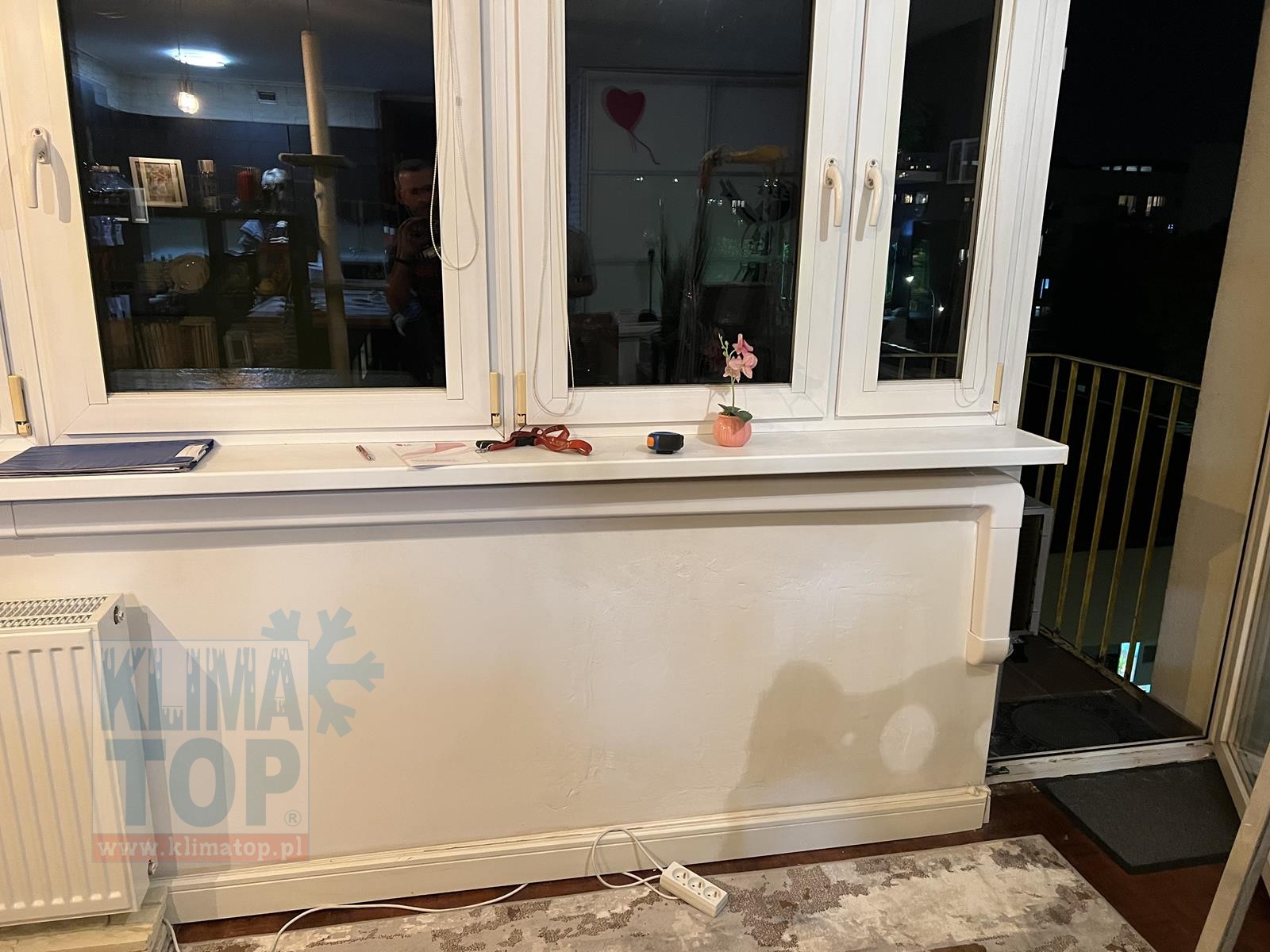

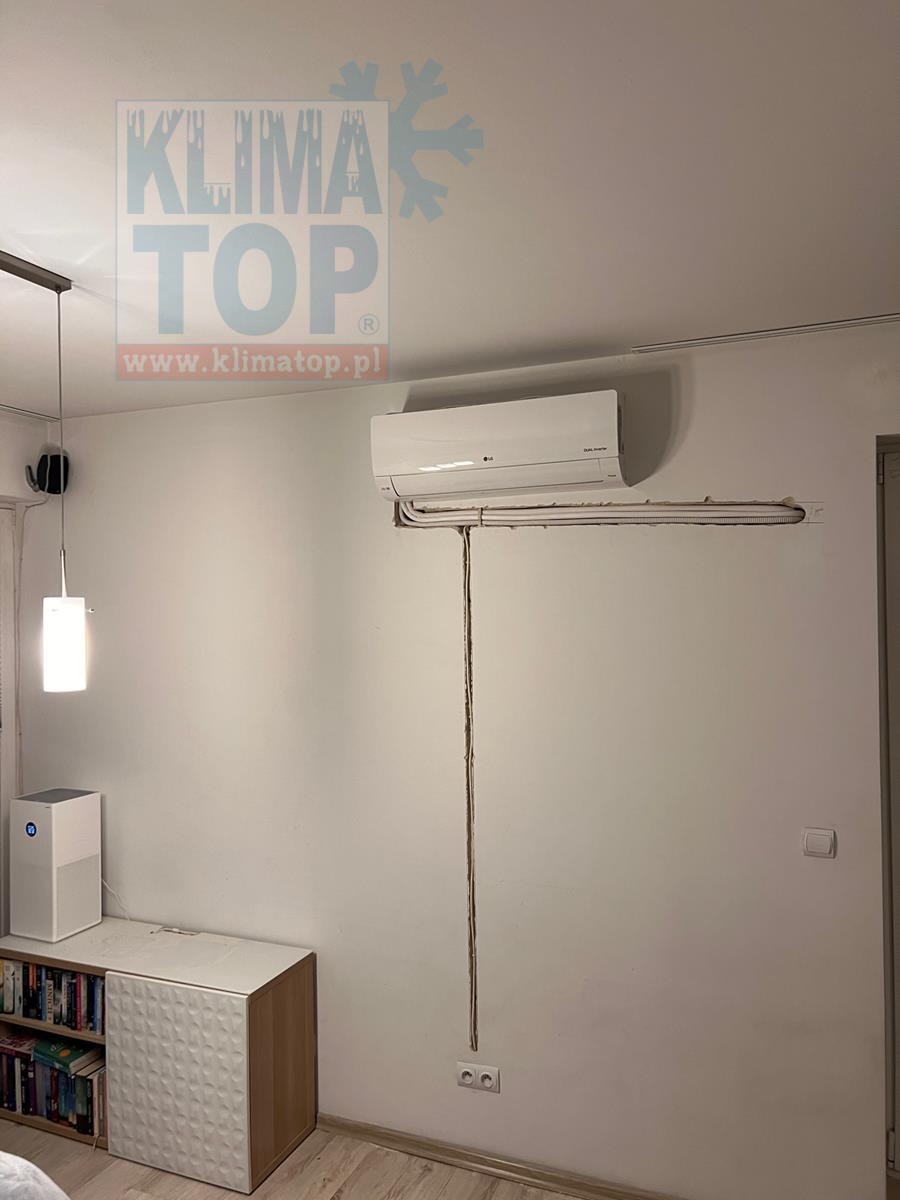

Mieszkanie prywatne – Warszawa Bielany

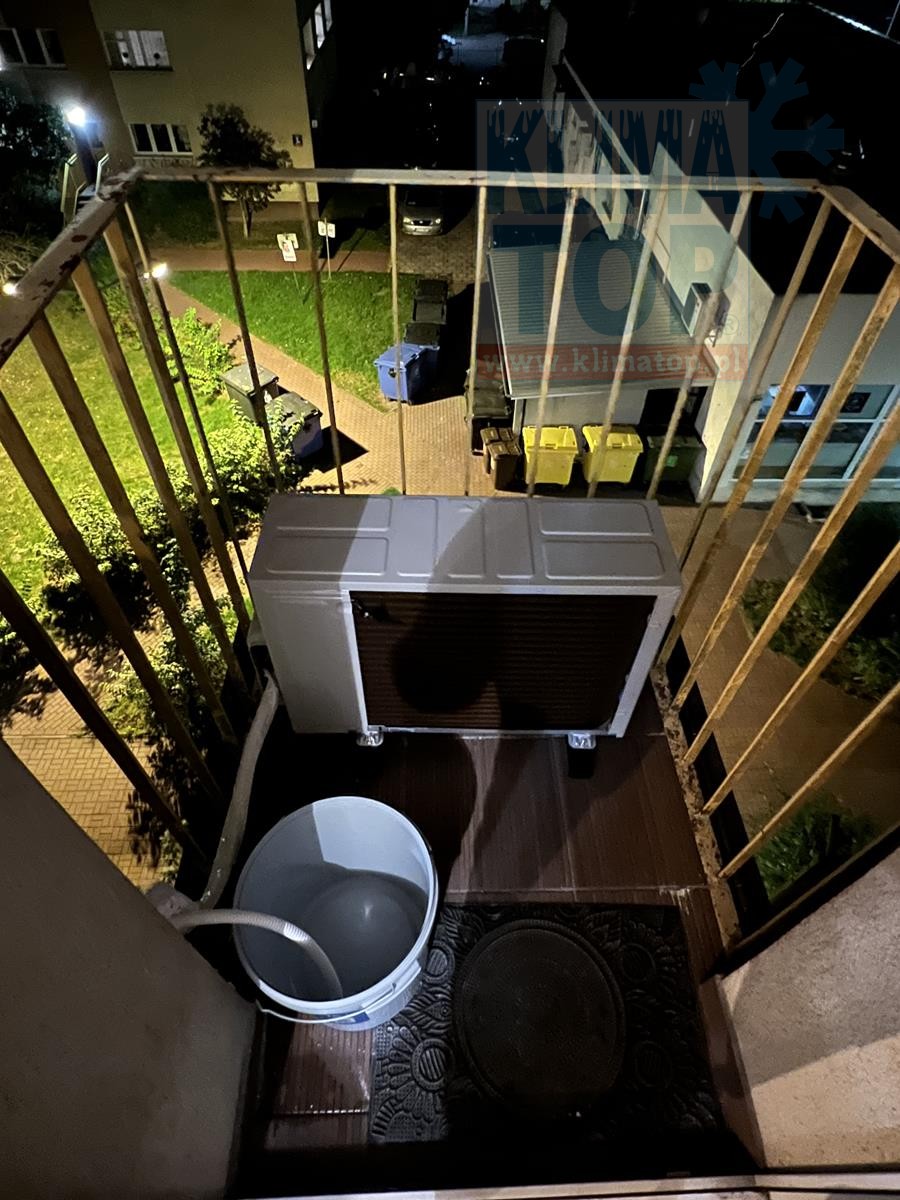

Montaż klimatyzatora LG serii Standard 2, model S12ET (moc chłodnicza 3,5 kW), obsługującego salon z kuchnią o łącznej powierzchni 26 m2.
Jednostka wewnętrzna została zainstalowana na ścianie bocznej pomieszczenia, blisko okien. Instalacja została poprowadzona w całości po stronie salonu, w maskownicach o wymiarach 8x6 cm. Po wyprowadzeniu na balkon została podłączona do agregatu zewnętrznego ustawionego równolegle do okien. Skropliny zostały wyprowadzone razem z instalacją chłodniczą na balkon - woda będzie zbierana do zbiornika.

Mieszkanie prywatne – Pruszków

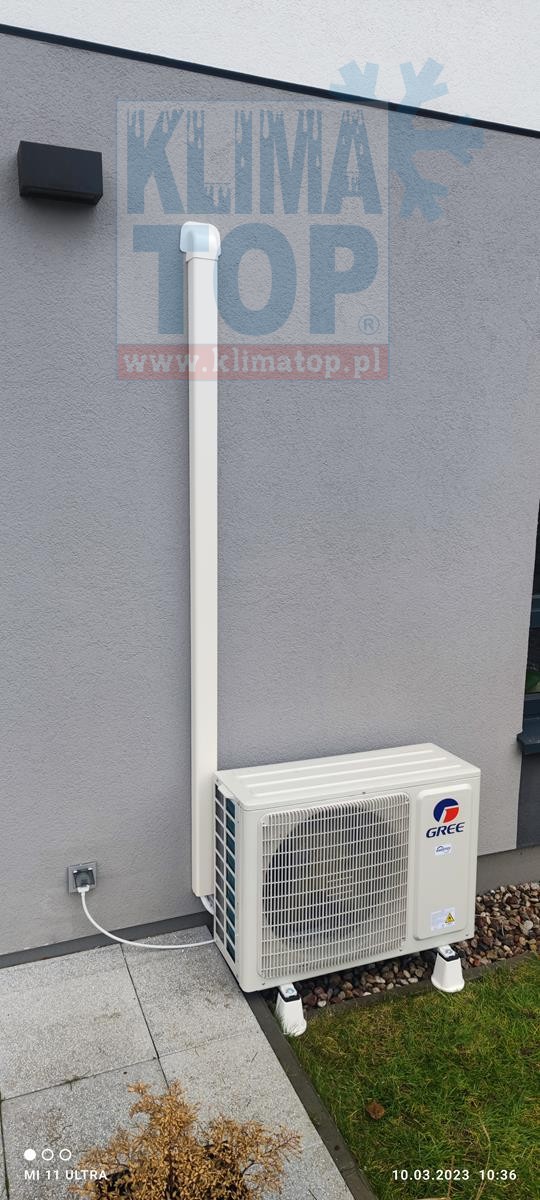

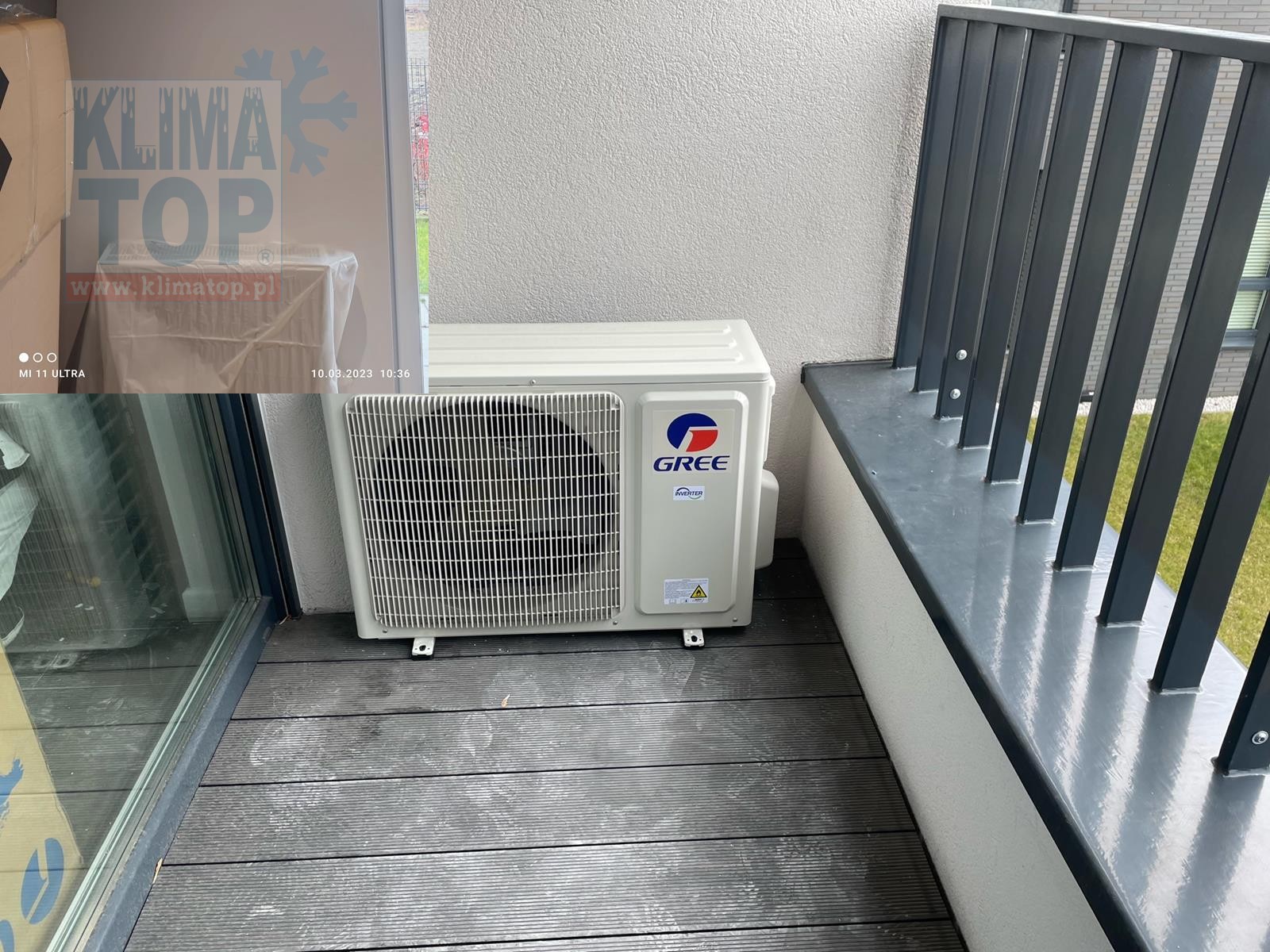

Montaż klimatyzatora Gree serii U-Crown, model UC12S (silver) (moc chłodnicza 3,5 kW), obsługującego salon o powierzchni 30 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej. Instalacja chłodnicza i skroplinowa zostały przeprowadzone za "plecami" klimatyzatora na balkon, gdzie zostały sprowadzone w maskownicy pionowo w dół, celem podłączenia do agregatu zewnętrznego posadowionego na poziomie gruntu. Skropliny będą swobodnie kapać na grunt.

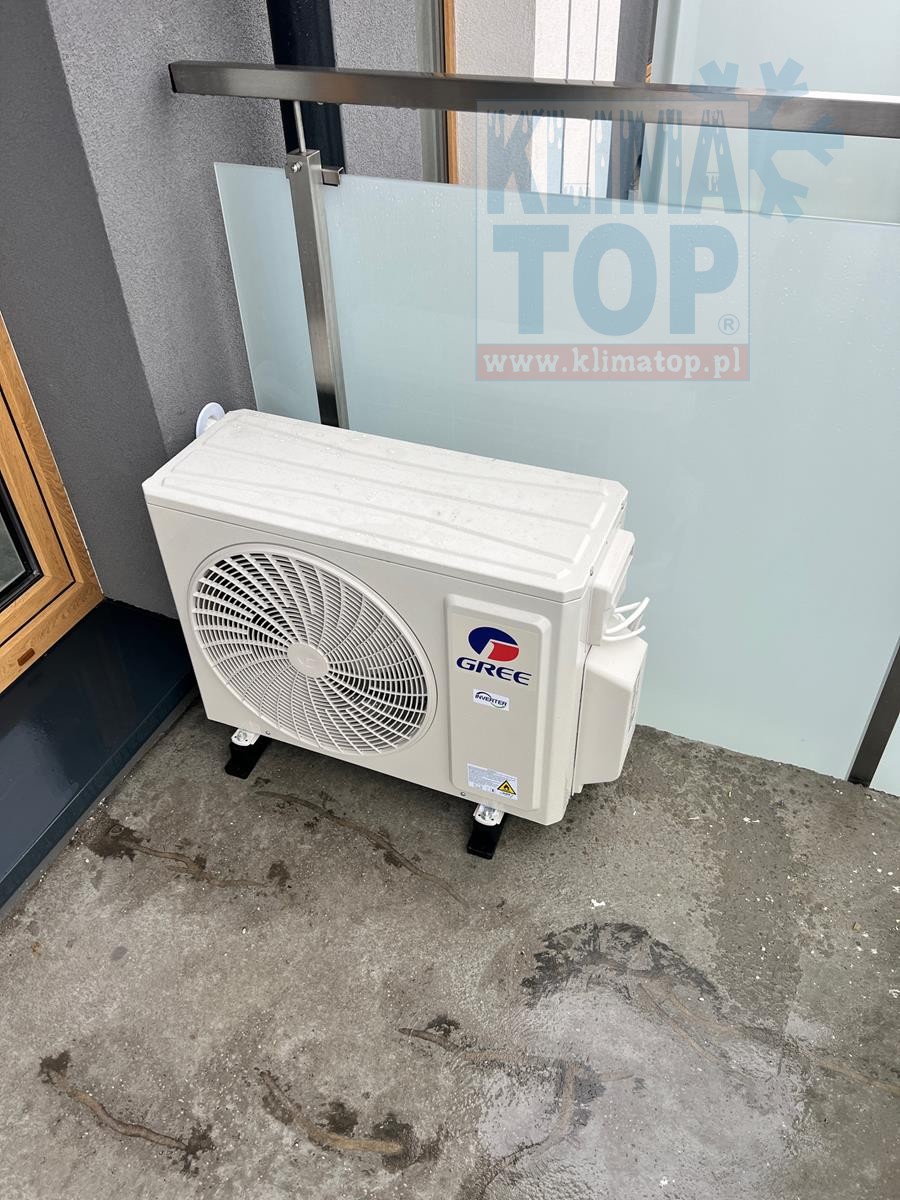

Dom prywatny  – Pruszków

Montaż klimatyzatora multisplit Gree z jednostkami U-Crown oraz Lomo Luxury Plus, (moc chłodnicza jednostek wewnętrznych 3,5 + 2,2 kW), obsługującego salon z kuchnią oraz sypialnię.
Jednostki wewnętrzne zostały zainstalowane na ścianach bocznych pomieszczeń. Instalacje chłodnicze zostały poprowadzone w bruzdach w ścianach i doprowadzone do ściany szczytowej, celem przeprowadzenia ich na balkon. Na balkonie podłączono je do agregatu posadowionego na posadzce. Skropliny zostały odprowadzone oddzielnymi bruzdami prowadzonymi w ścianach ze spadkiem do łazienki, gdzie na etapie wykańczania mieszkania zostaną podłączone przez syfon do kanalizacji.

Mieszkanie prywatne – Warszawa Międzylesie

Montaż klimatyzatora AUX serii AUX Premium Grey, model AUX-12QB (moc chłodnicza 3,5 kW), obsługującego salon o powierzchni 26 m2 zlokalizowany na podwyższonym parterze.
Jednostka wewnętrzna została zainstalowana nad przejściem do kuchni, po stronie salonu. Instalacja chłodnicza została przeprowadzona za "plecami" klimatyzatora do kuchni, gdzie w odcinku maskownicy została doprowadzona do ściany szczytowej, wyprowadzona na zewnątrz i podłączona do agregatu zewnętrznego. Agregat zewnętrzny klimatyzatora został podwieszony do elewacji. Skropliny zostały poprowadzone razem z instalacją chłodniczą na zewnątrz - woda będzie swobodnie kapać na poziom gruntu.

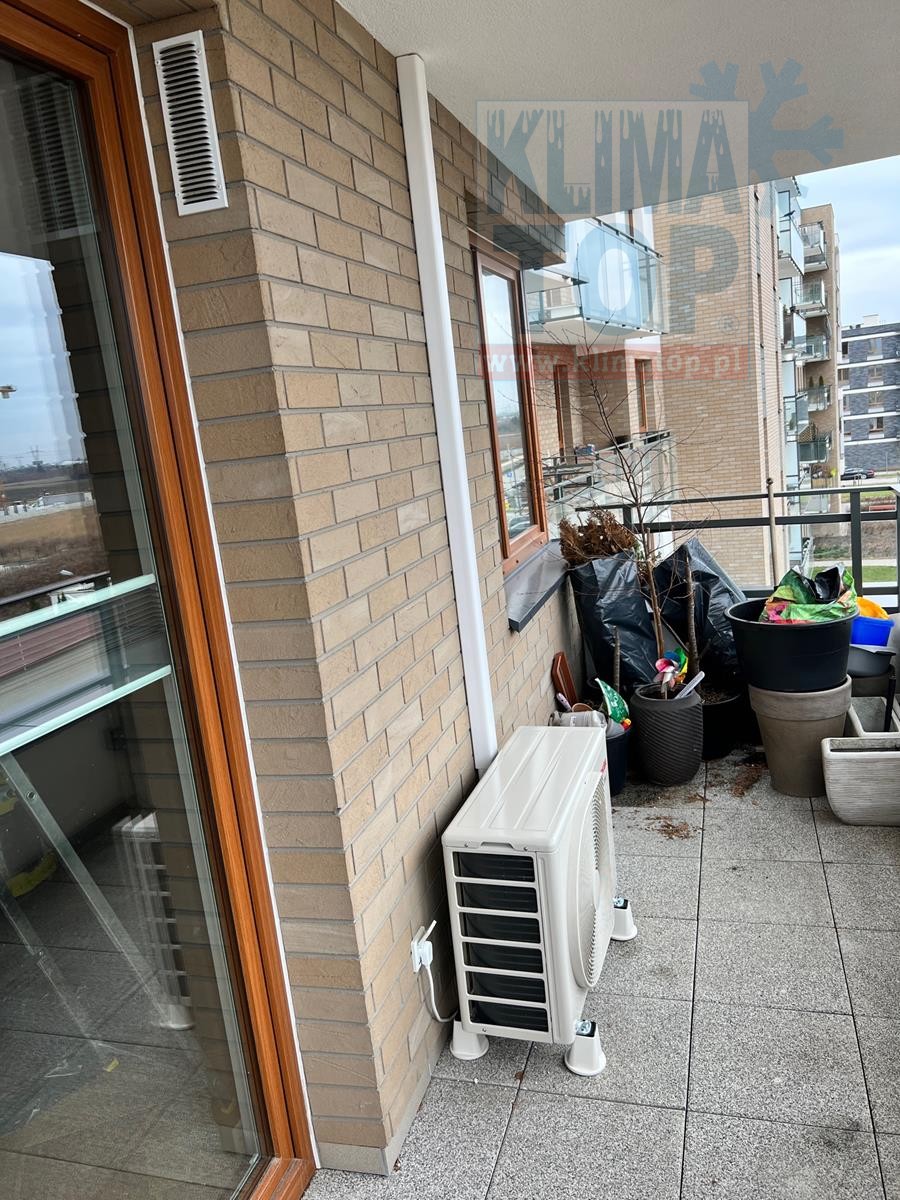

Mieszkanie prywatne – Warszawa Mokotów

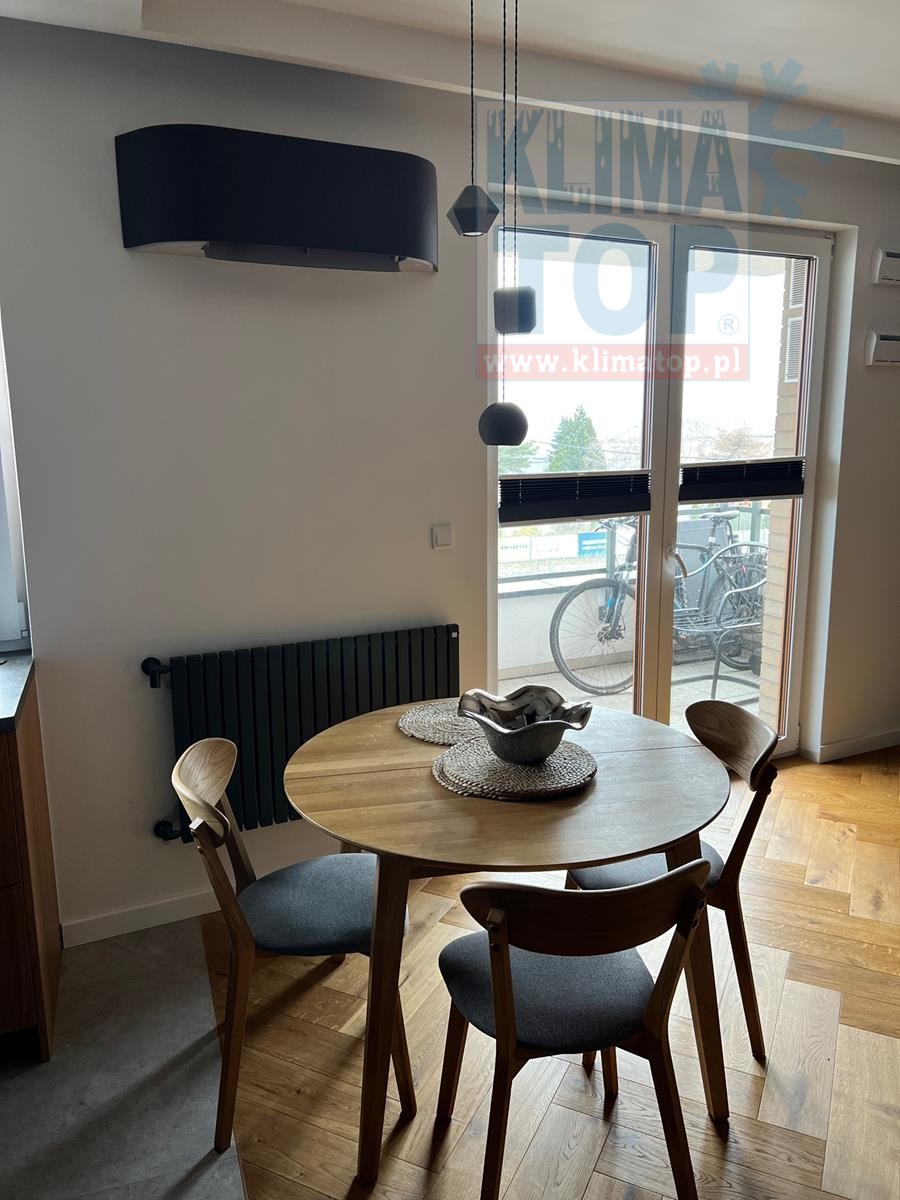

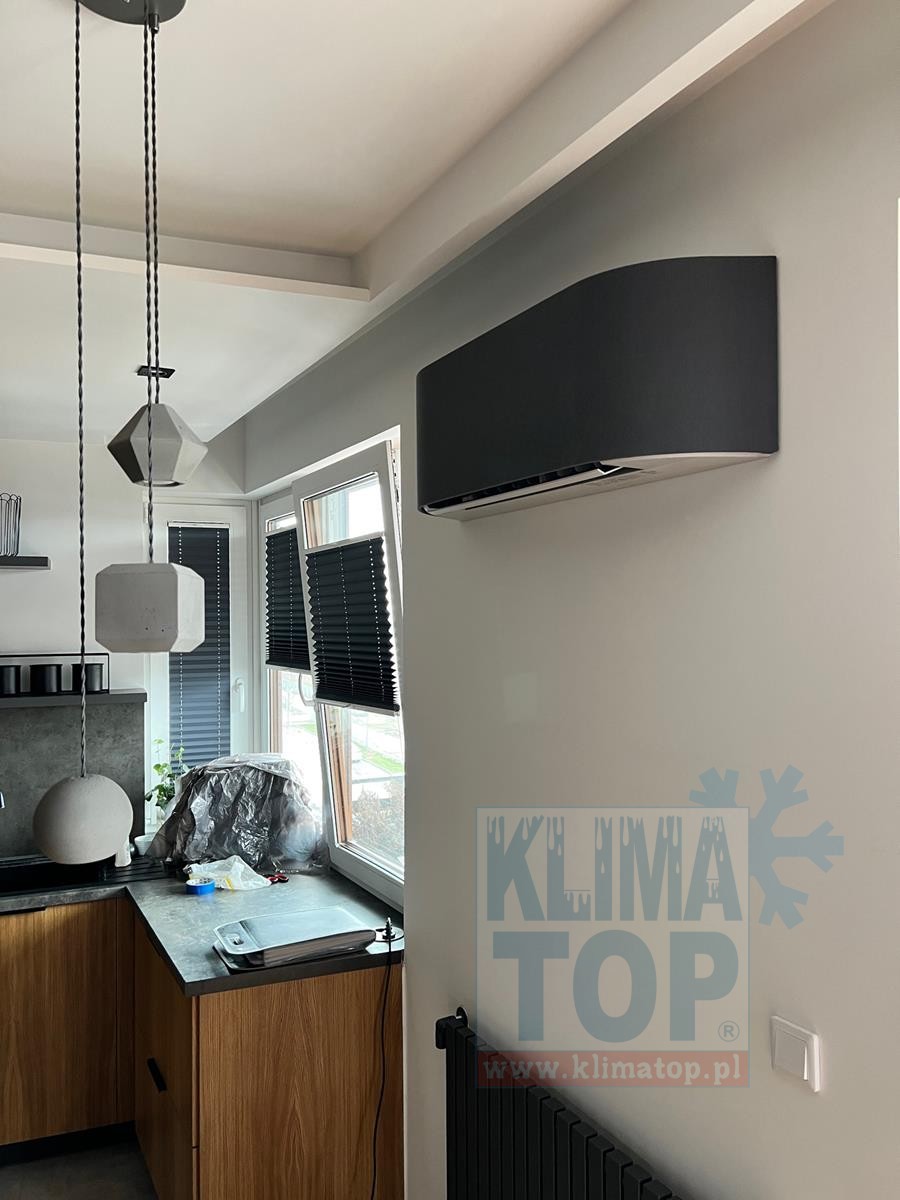

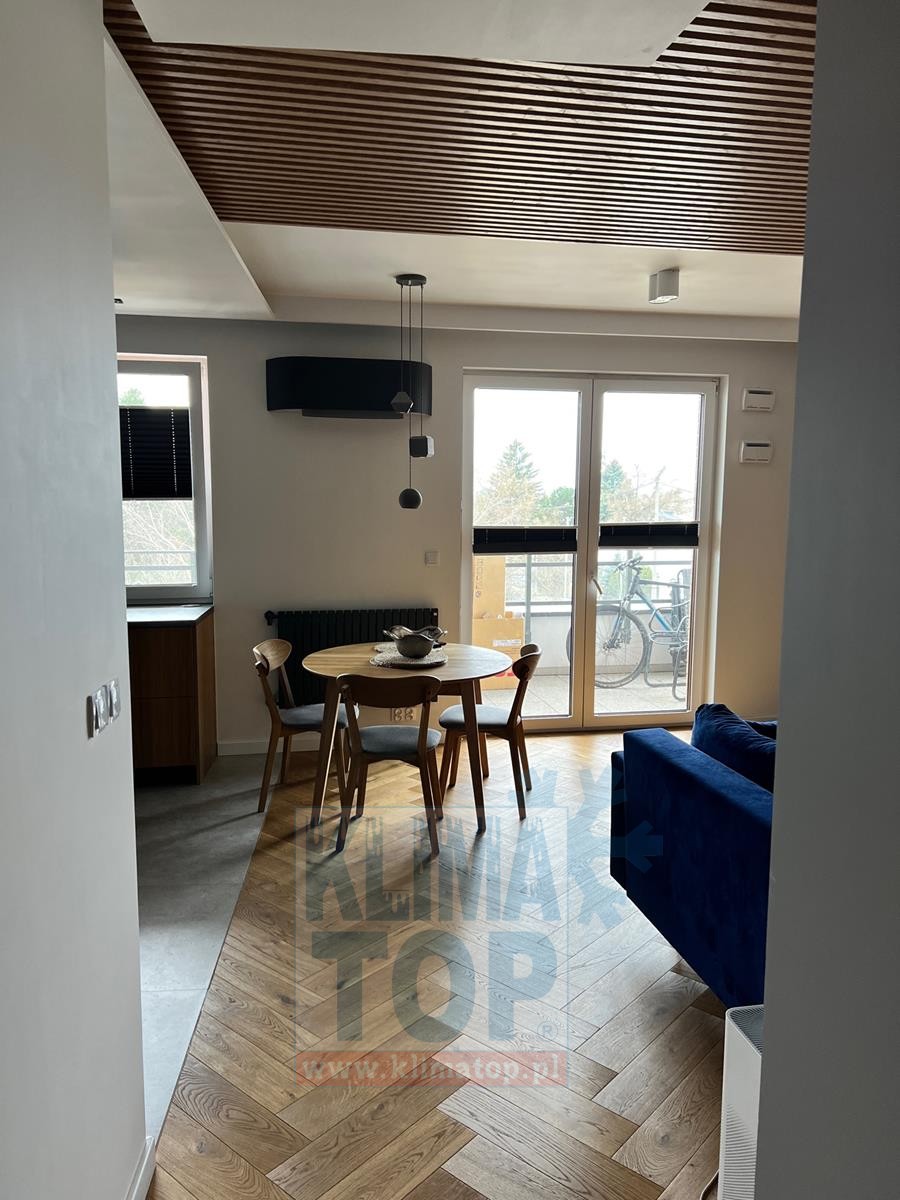

Montaż klimatyzatora Toshiba serii Haori, model RAS-B16N4KVRG (moc chłodnicza 5,0 kW), obsługującego salon z kuchnią, otwarty na przedpokój, o łącznej powierzchni 43 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej. Instalacja została przeprowadzona za "plecami" klimatyzatora na balkon, gdzie została sprowadzona w maskownicy w dół, do agregatu zewnętrznego postawionego na posadzce balkonu. Skropliny zostały odprowadzone razem z instalacją chłodniczą na balkon - woda będzie spływać do podpłytkowego odwodnienia balkonu.

Mieszkanie prywatne – Warszawa Bielany

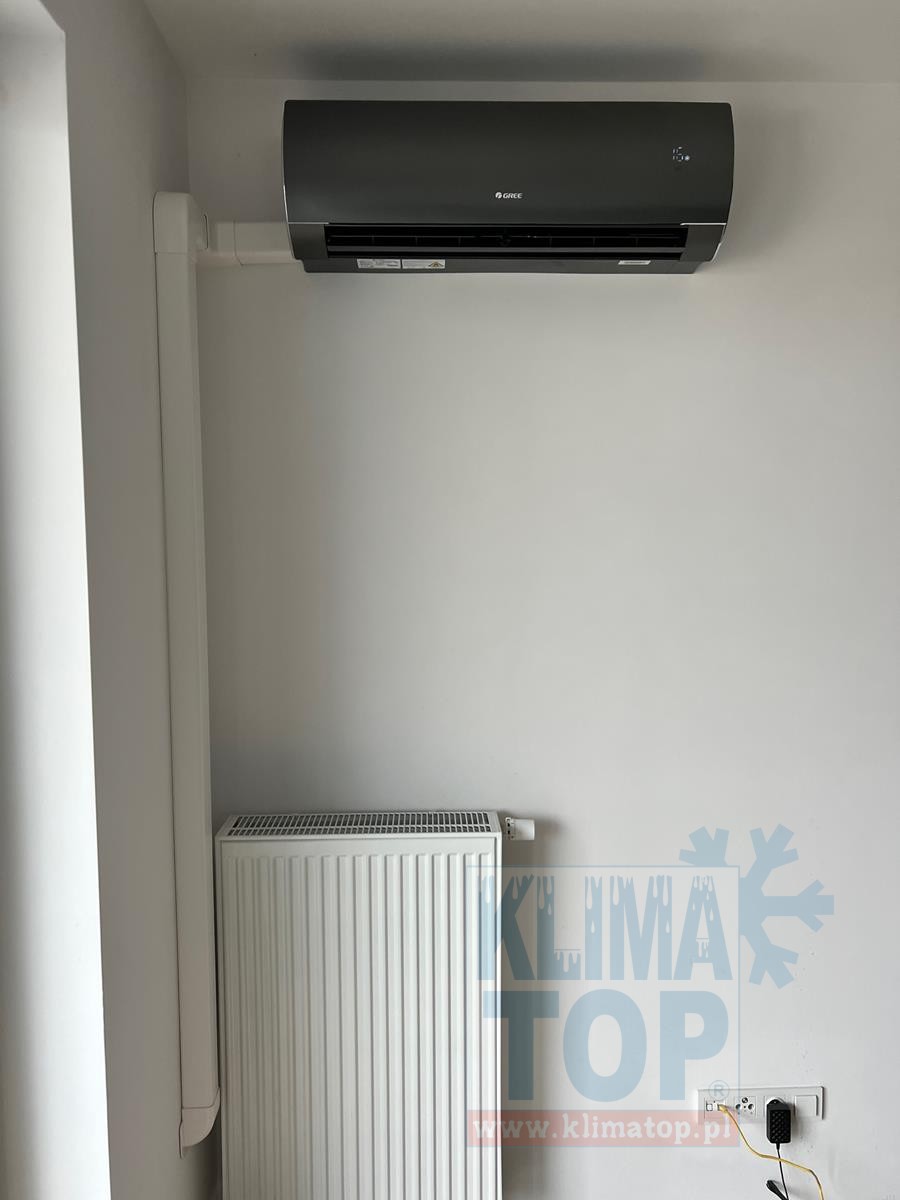

Montaż klimatyzatora Gree serii Fairy, model FA09D (grafitowy) (moc chłodnicza 2,7 kW), obsługującego salon powierzchni 24 m2.
Jednostka wewnętrzna została zainstalowana na ścianie prostopadłej do okien. Instalacja (chłodnicza i skroplinowa) została poprowadzona wierzchem po ścianie w maskownicy (zostanie ona zakryta w przyszłości zasłoną) do wysokości około 40 cm nad podłogą, gdzie została wyprowadzona na balon. Na balkonie instalacja chłodnicza została podłączona do agregatu zewnętrznego posadowionego na posadzce, a skropliny wyprowadzone poza obrys agregatu - woda będzie spływać do podpłytkowego odwodnienia balkonu.

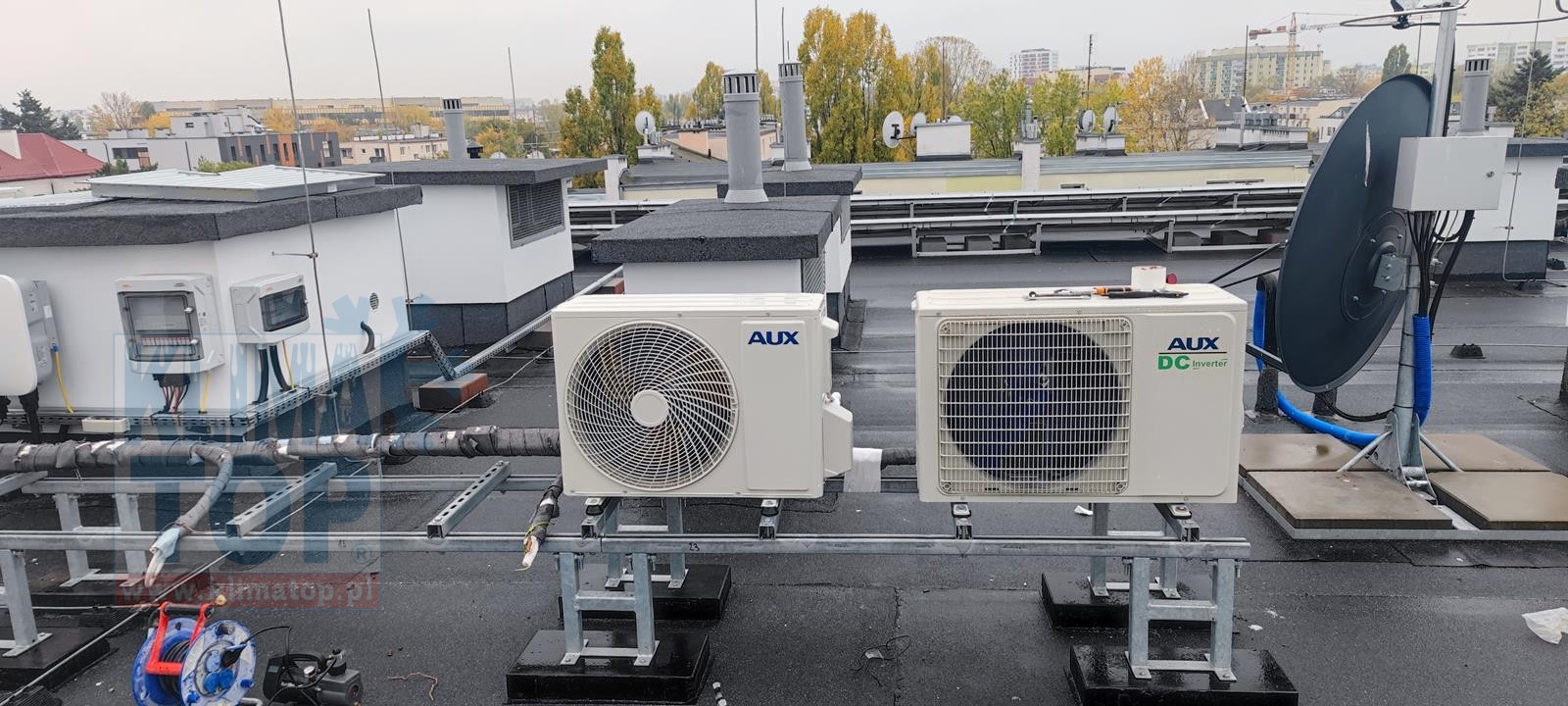

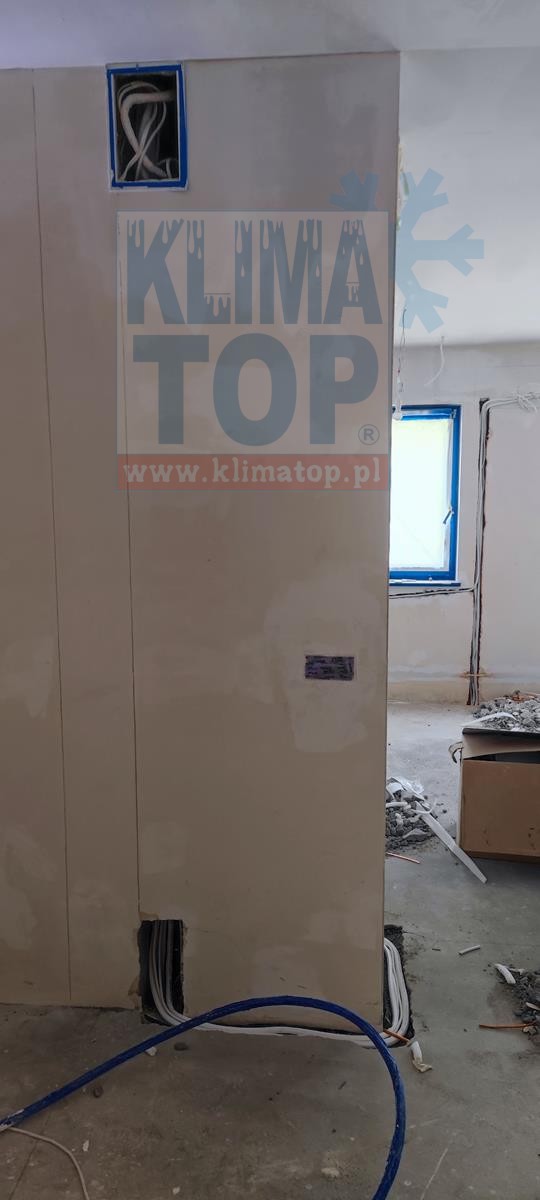

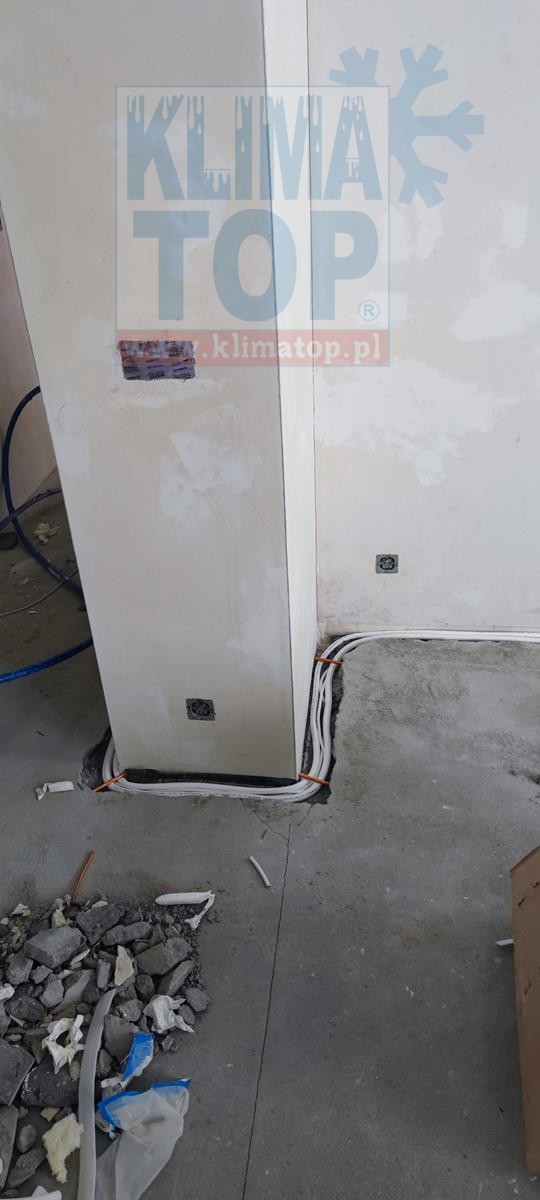

Mieszkanie prywatne – Warszawa Wola

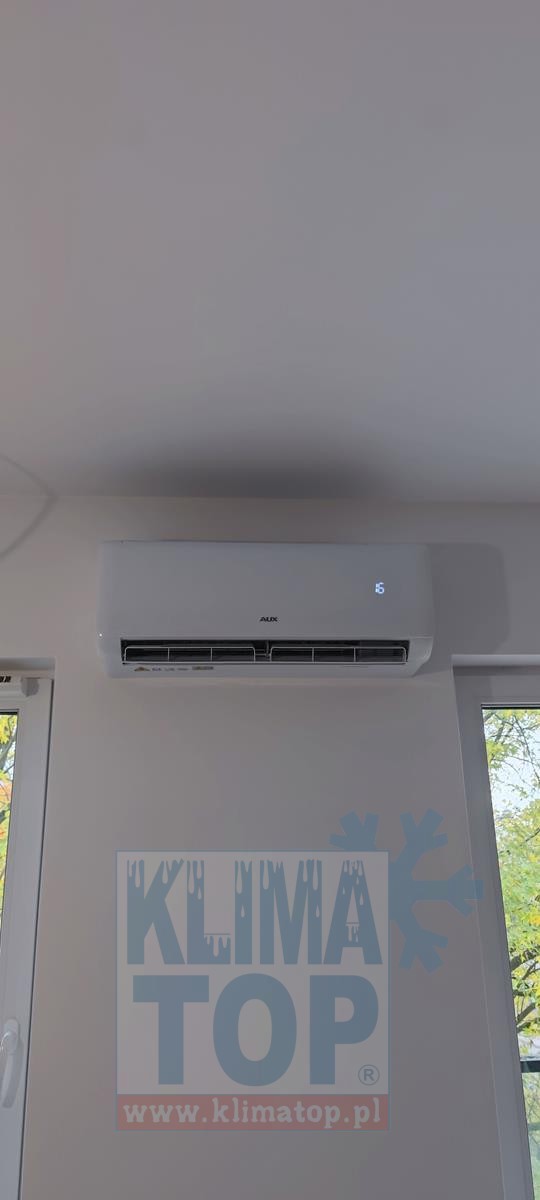

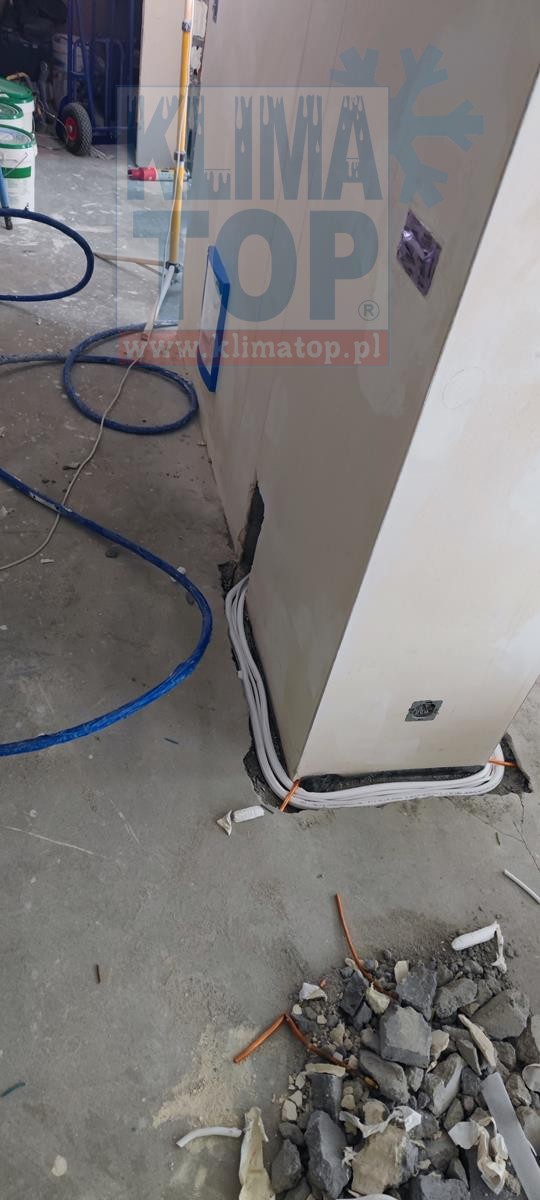

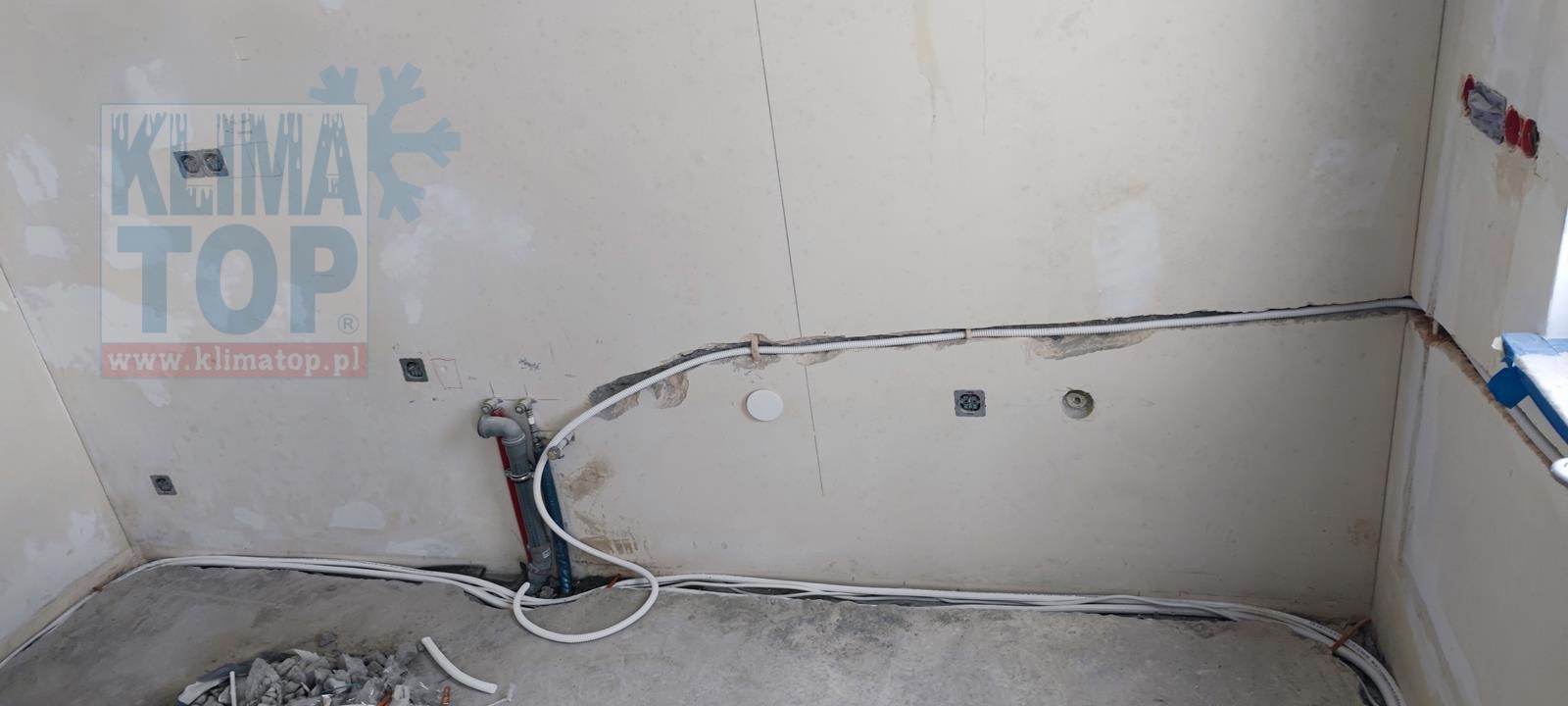

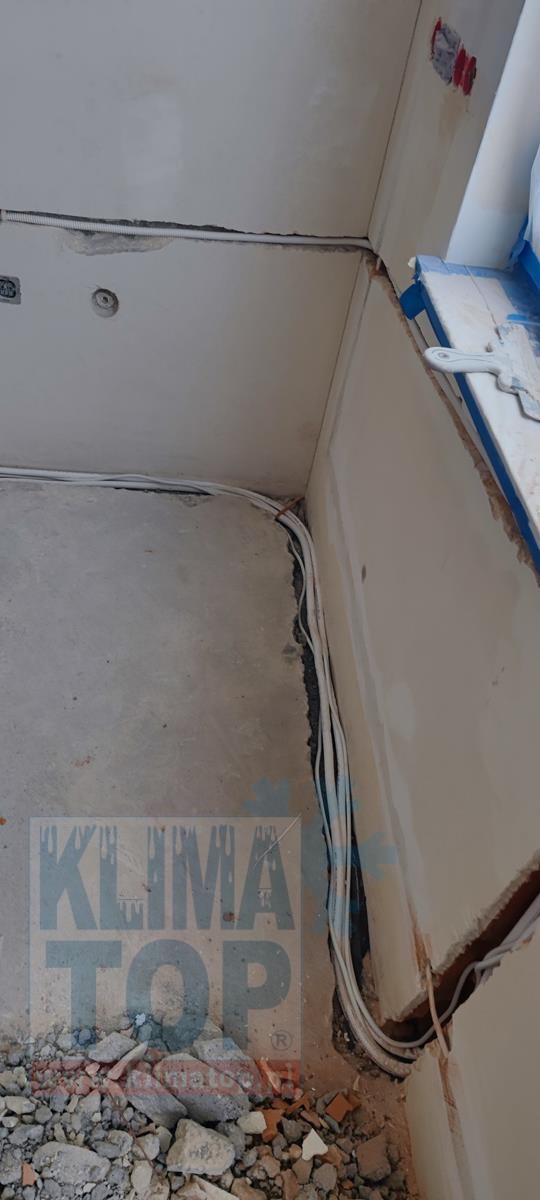

Montaż klimatyzatora AUX serii Q-Smart Premium, model AUX-12QP (moc chłodnicza 3,5 kW), obsługującego salon z kuchnią i przedpokojem o łącznej powierzchni 32 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej, pomiędzy oknem salonu i kuchni. Instalacja chłodnicza została sprowadzona w bruździe w ścianie do wylewki podłogowej, którą została doprowadzona do komina przy kuchni. Deweloper na etapie budowy przewidział montaż klimatyzacji i przygotował fragment instalacji między dachem a mieszkaniem oraz zarezerwował miejsce na dachu, na posadowienie agregatu zewnętrznego. Nasza ekipa instalacyjna dokonała połączenia instalacji klimatyzacji w mieszkaniu (w kominie) oraz na dachu. Dzięki temu możliwe było podłączenie i uruchomienie urządzenia. Skropliny zostały odprowadzone oddzielną bruzdą wykutą w ścianie w miejsce przyszłego syfonu zlewozmywaka - woda będzie spływać do kanalizacji.

Mieszkanie prywatne – Otwock

Montaż klimatyzatora LG serii Standard 2, model S12ET (moc chłodnicza 3,5 kW), obsługującego salon z kuchnią o łącznej powierzchni 28 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej, obok drzwi balkonowych. Instalacja została doprowadzona w bruździe w ścianie do miejsca, w którym za ścianą zaczynał się balkon. Następnie została przeprowadzona przez ścianę i w maskownicach doprowadzona po elewacji na przeciwległy koniec balkonu, celem jej sprowadzenia w dół i podłączenia do agregatu zewnętrznego podwieszonego po zewnętrznej stronie balustrady balkonowej. Skropliny zostały wyprowadzone w miejscu przejścia instalacji chłodniczej z mieszkania - woda będzie swobodnie kapać z balkonu w dół.

Mieszkanie prywatne Warszawa Wilanów

Montaż klimatyzatora Gree serii Fairy, model FA12W (biały) (moc chłodnicza 3,5 kW), obsługującego salon z kuchnią o łącznej powierzchni 29 m2.
Jednostka wewnętrzna została zainstalowana na ścianie
prostopadłej do okien. Instalacja (zarówno chłodnicza, jak i skroplinowa) została poprowadzona w bruździe w ścianie pod okno, gdzie została wyprowadzona na balkon. Tam instalacja chłodnicza została doprowadzona do prawego boku agregatu zewnętrznego i podłączona do niego, a skroplinowa doprowadzona do miejsca, gdzie woda będzie zbierana do zbiornika.

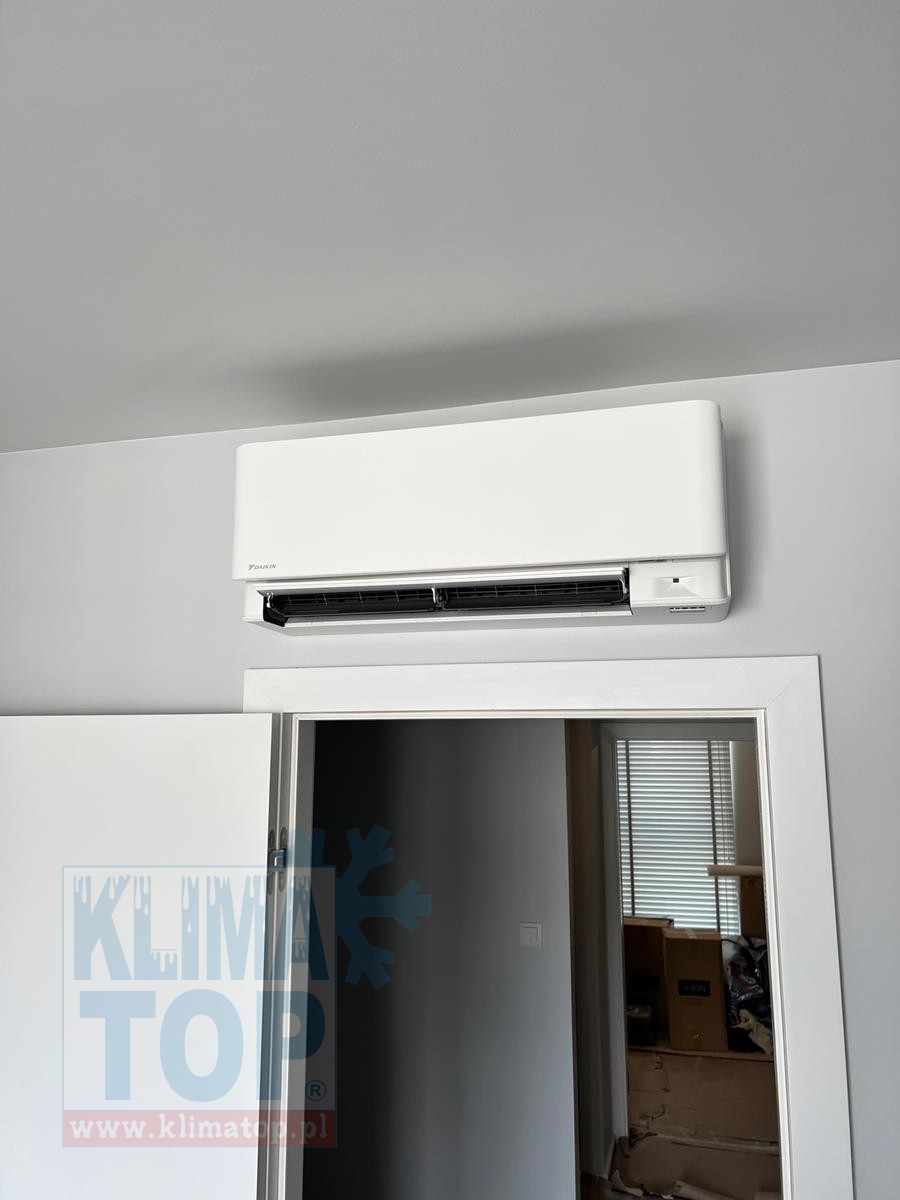

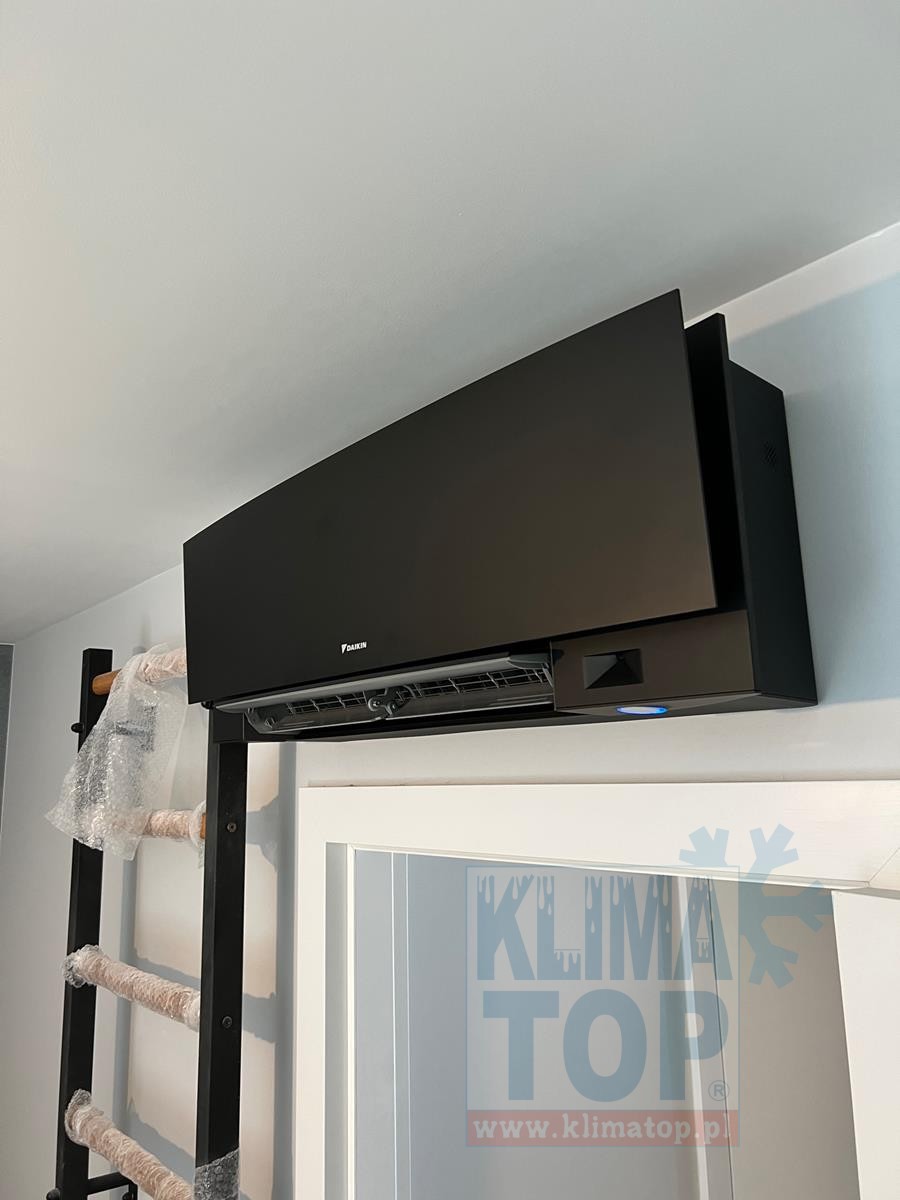

Mieszkanie prywatne – Warszawa Wilanów

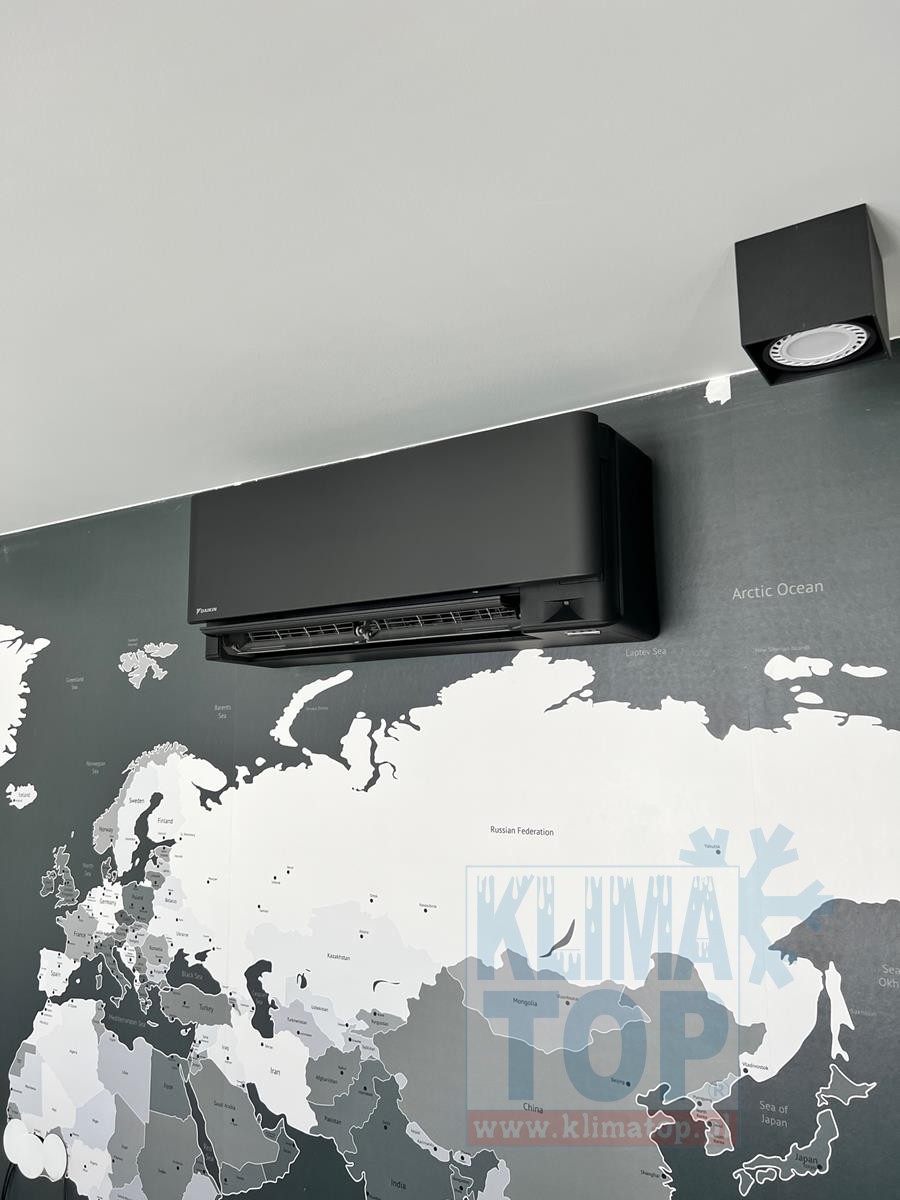

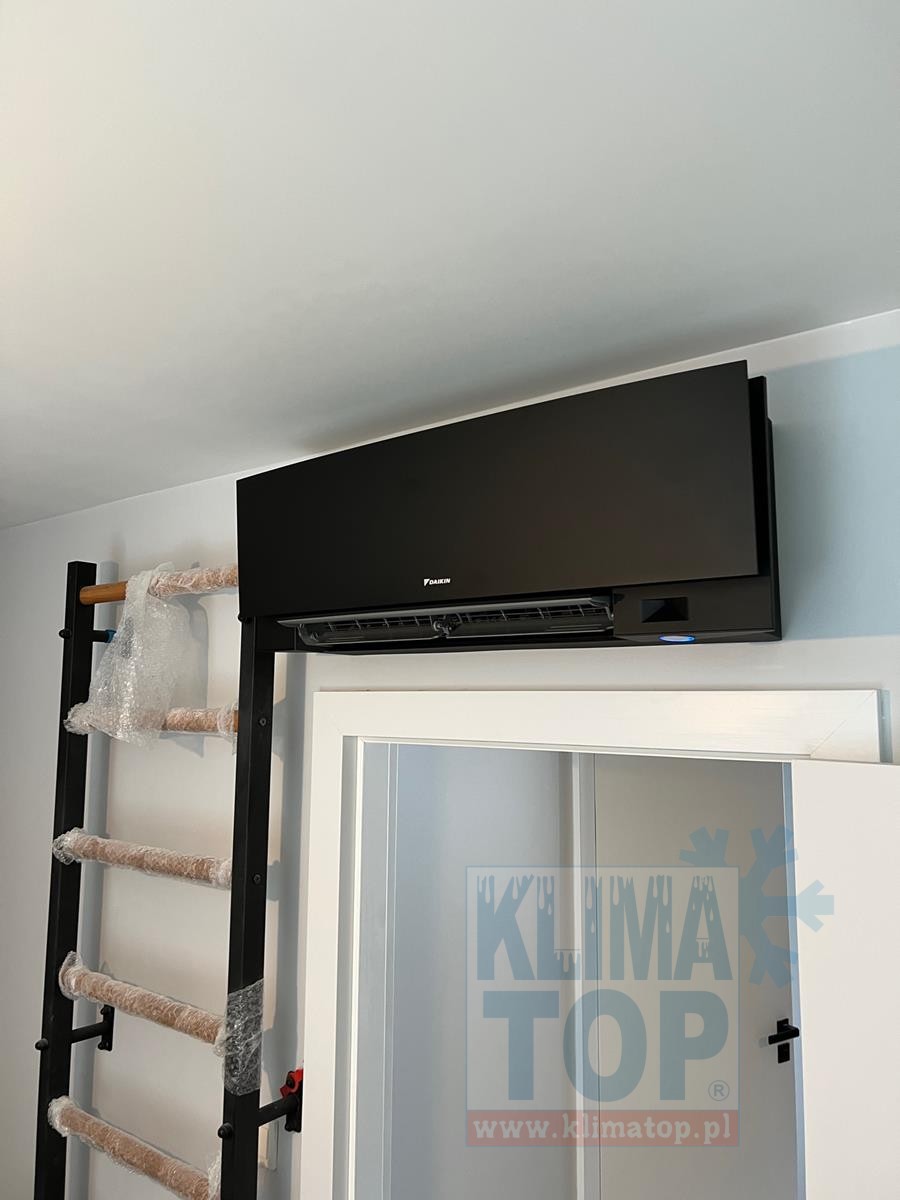

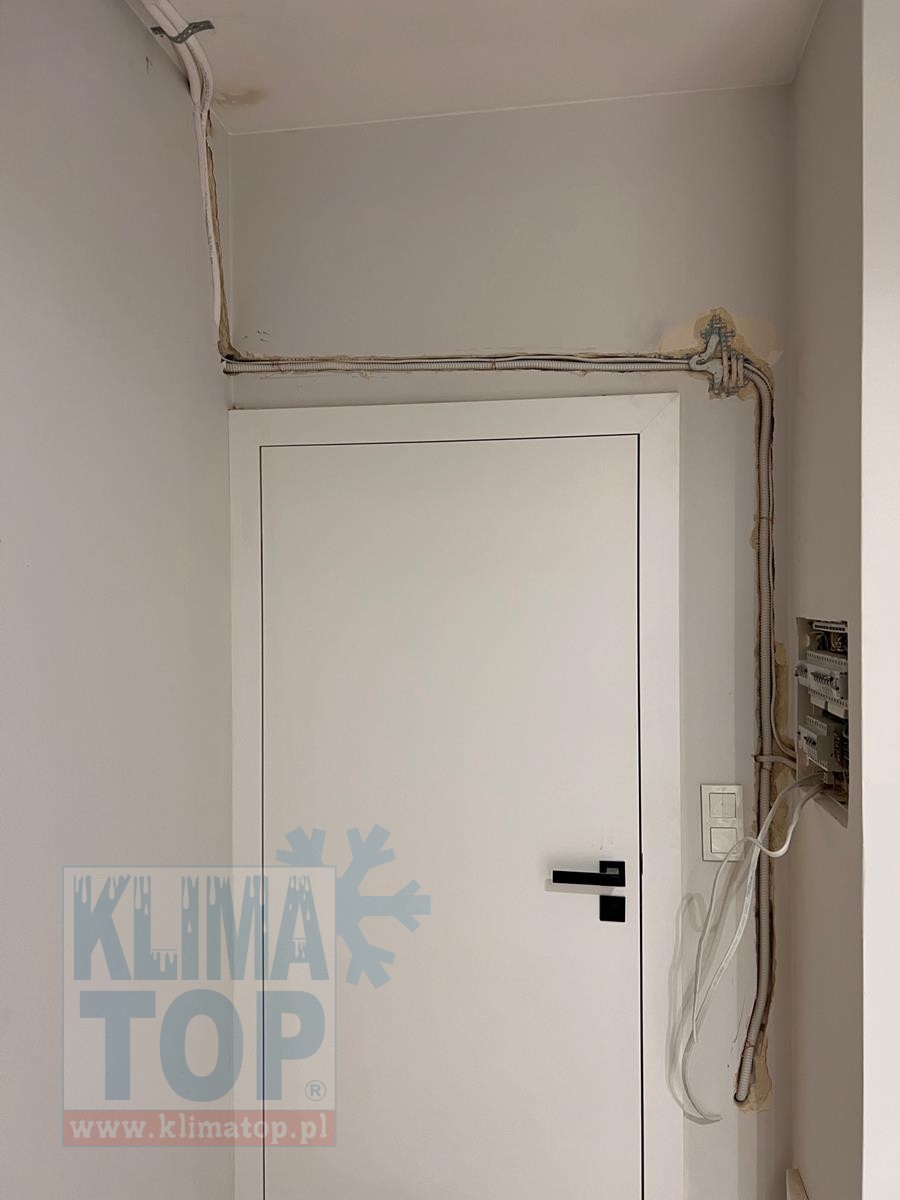

Montaż klimatyzatora multisplit marki Daikin z jednostkami Emura oraz Stylish, (moc chłodnicza 2x2kW + 1x3,5kW) obsługującego trzy pomieszczenia - salon, sypialnię oraz gabinet.

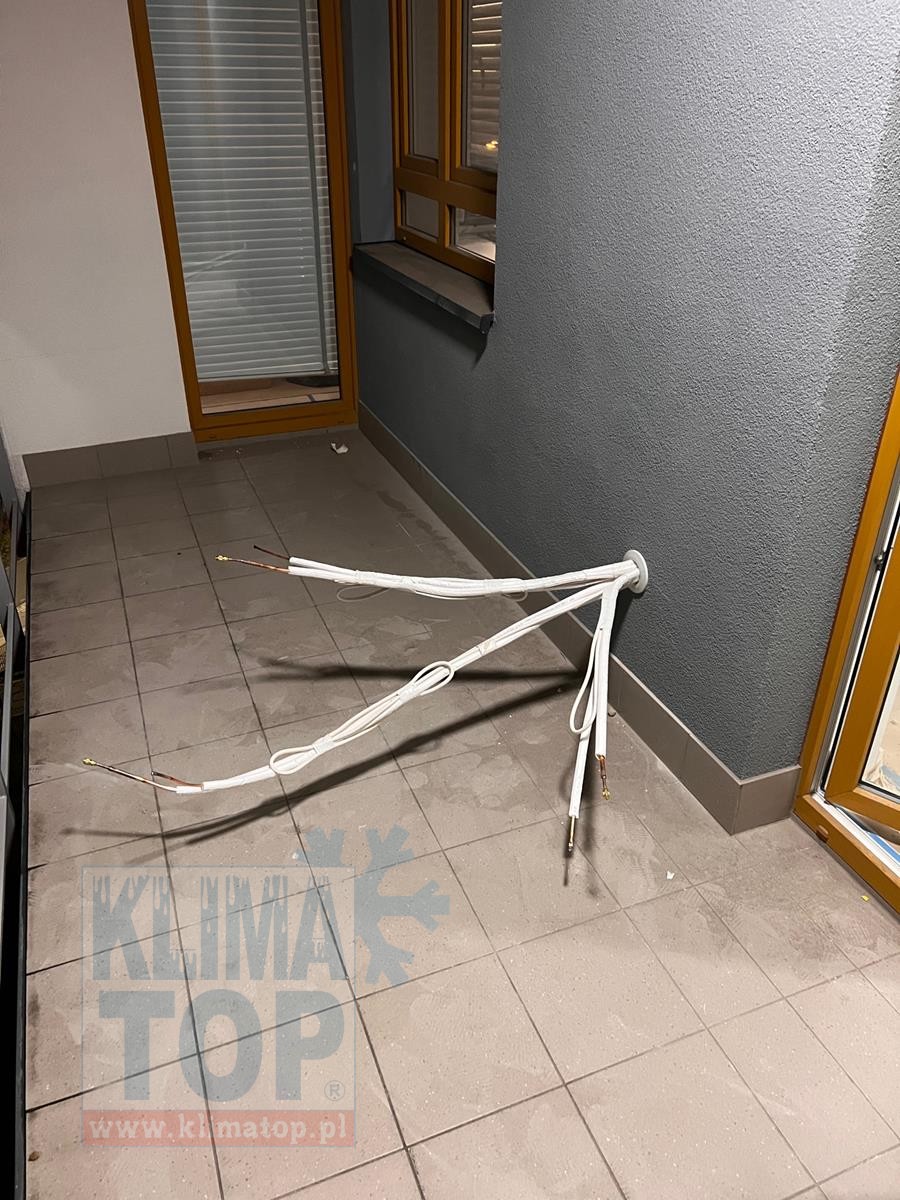

Jednostki wewnętrzne zostały zainstalowane w miejscach pierwotnie zaznaczonych papierowymi szablonami. Ze względu na planowane obniżenie sufitu, instalacja z każdego klimatyzatora została wprowadzona do przedpokoju i poprowadzona luzem przy stropie.  Całość została doprowadzona do ściany szczytowej, gdzie w bruździe w ścianie została sprowadzona w dół, a następnie przeprowadzona na balkon, celem podłączenia do agregatu zewnętrznego posadowionego na posadzce. Skropliny zostały odprowadzone oddzielnie grawitacyjnie do pralni, gdzie zostaną podłączone nad syfon po uporaniu się z remontem mieszkania.

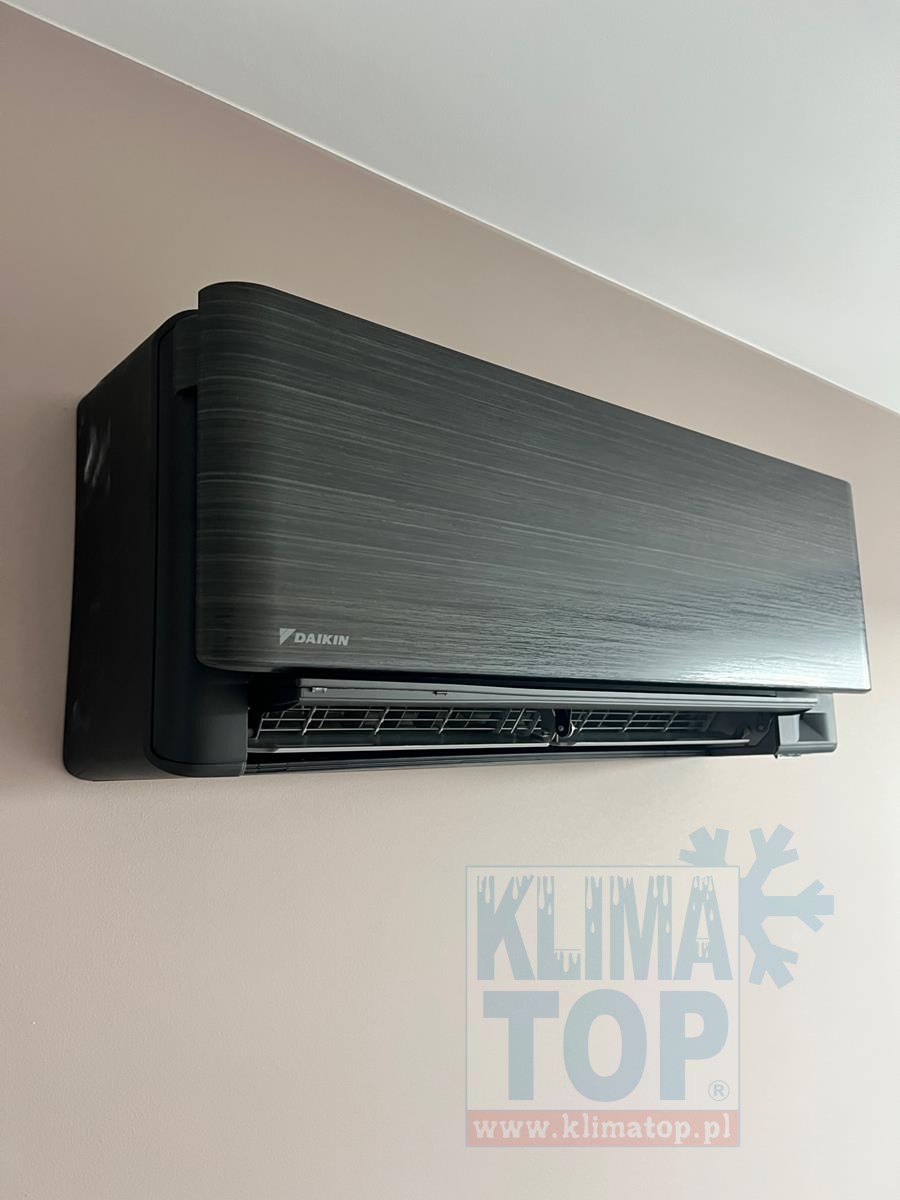

Mieszkanie prywatne – Warszawa Wawer

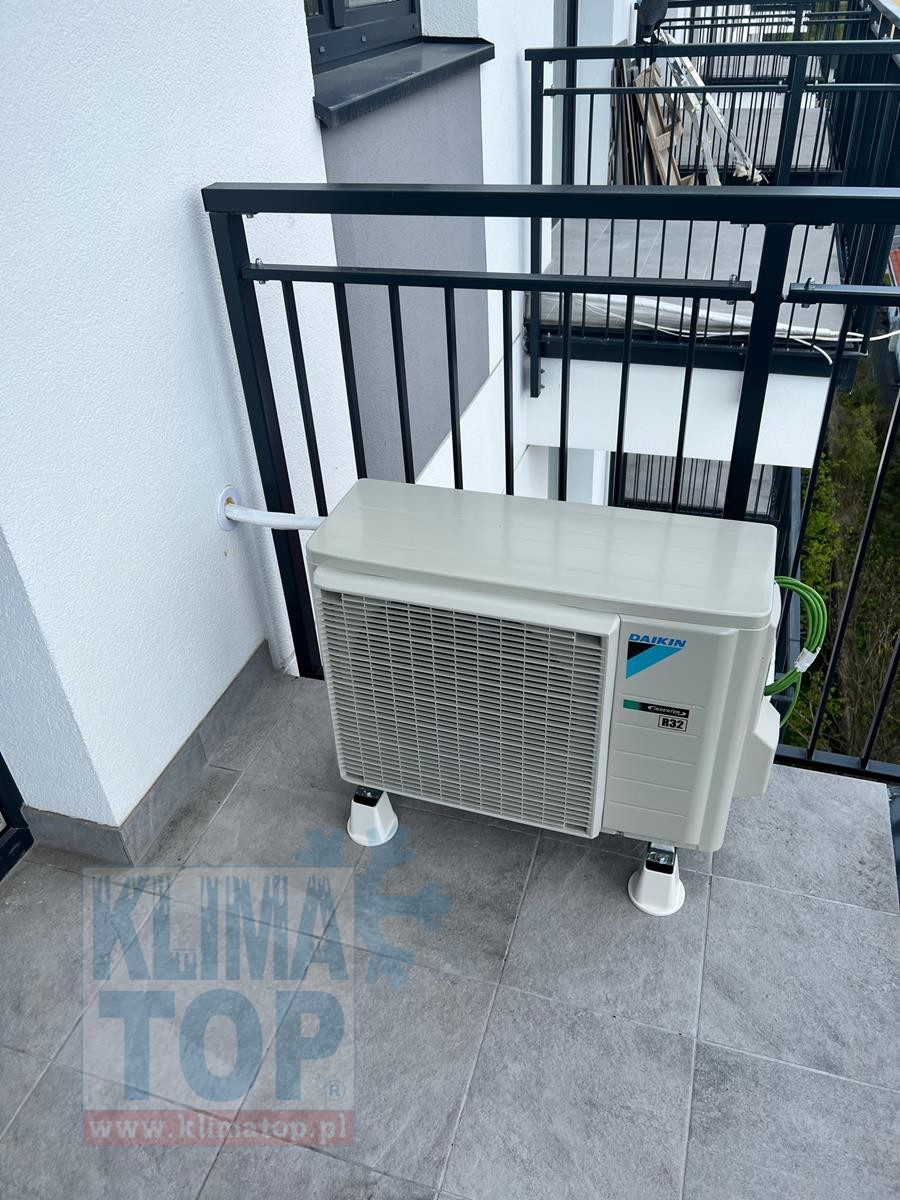

Montaż klimatyzatora Daikin serii Daikin Stylish, model FTXA-35BT (czarne drewno) (moc chłodnicza 3,5 kW), obsługującego salon z aneksem kuchennym o łącznej powierzchni 30 m2.
Jednostka wewnętrzna została zainstalowana na prostopadłej do okien. Instalacja chłodnicza została sprowadzona w bruździe w ścianie na wysokość około 50 cm nad posadzką, a następnie przeprowadzona na balkon i podłączenia do agregatu zewnętrznego posadowionego na posadzce. Skropliny zostały odprowadzone oddzielną bruzdą w miejsce przyszłego zlewozmywaka w kuchni.

Mieszkanie prywatne – Warszawa Mokotów

Montaż klimatyzatora Gree serii Clivia, model CL12W (moc chłodnicza 3,5 kW), obsługującego salon z kuchnią o łącznej powierzchni 28 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej, między oknami. Instalacja chłodnicza została sprowadzona w bruździe w ścianie pionowo w dół, a następnie przeprowadzona na balkon celem podłączenia do agregatu zewnętrznego posadowionego na posadzce. Instalacja skroplinowa została poprowadzona oddzielną bruzdą prowadzoną ze spadkiem nad syfon przyszłego zlewozmywaka w kuchni.

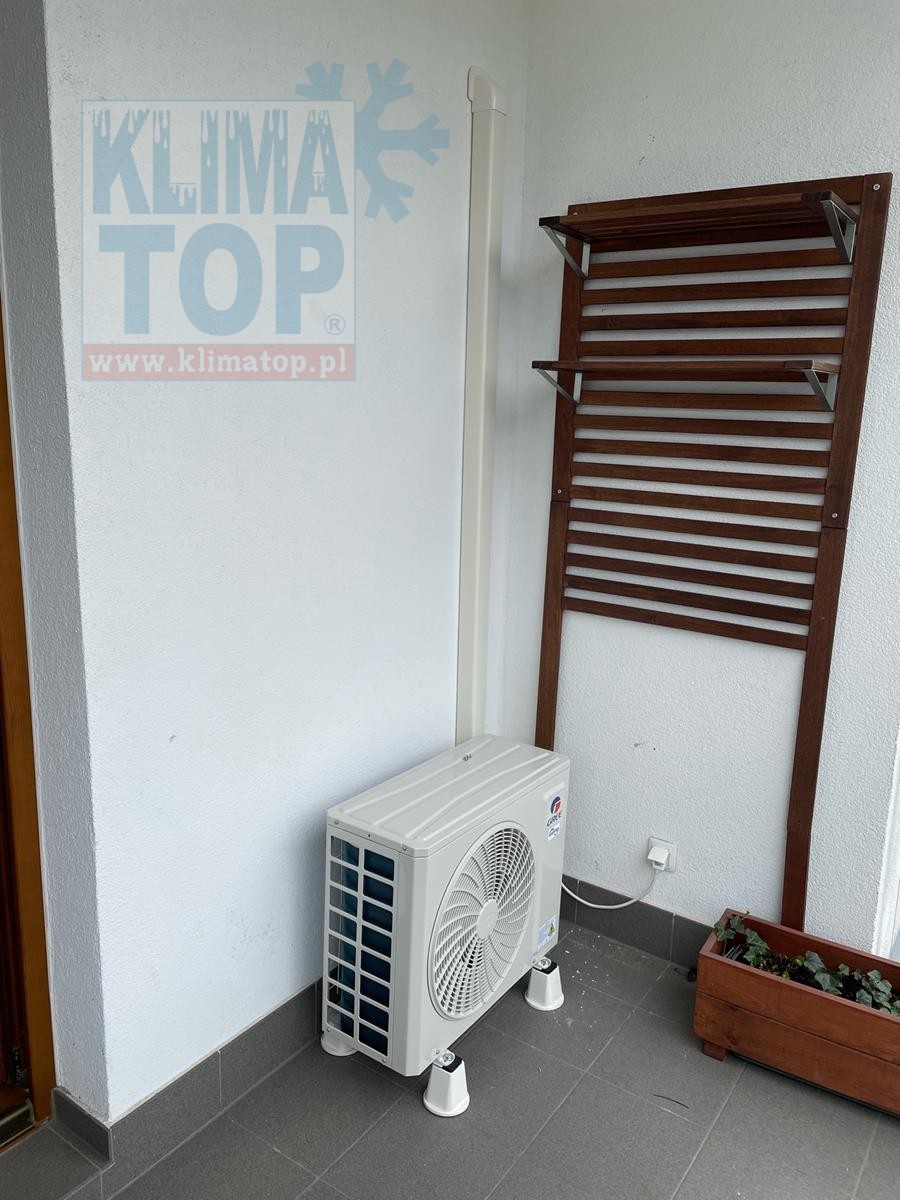

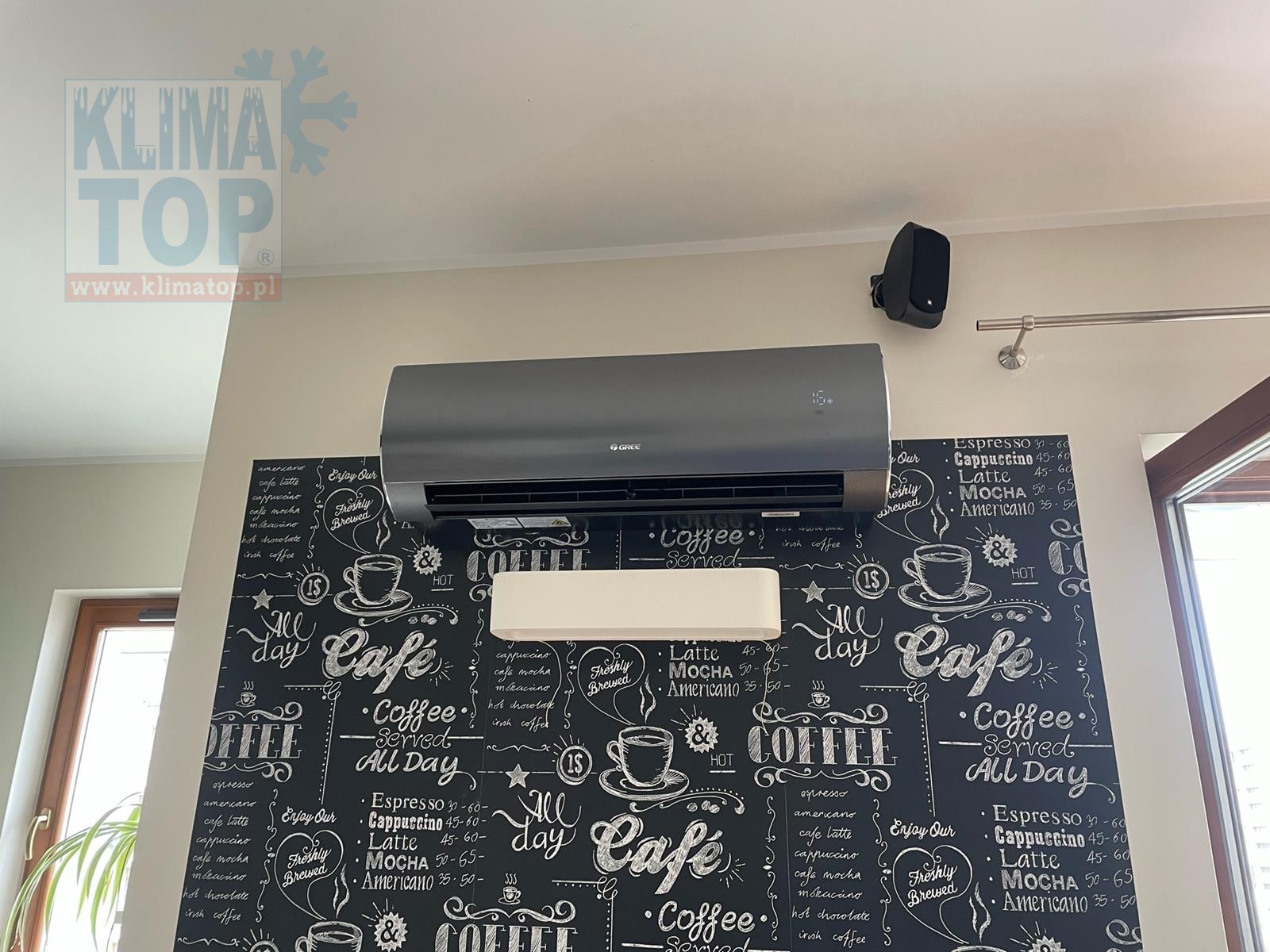

Mieszkanie prywatne – Warszawa Ursynów

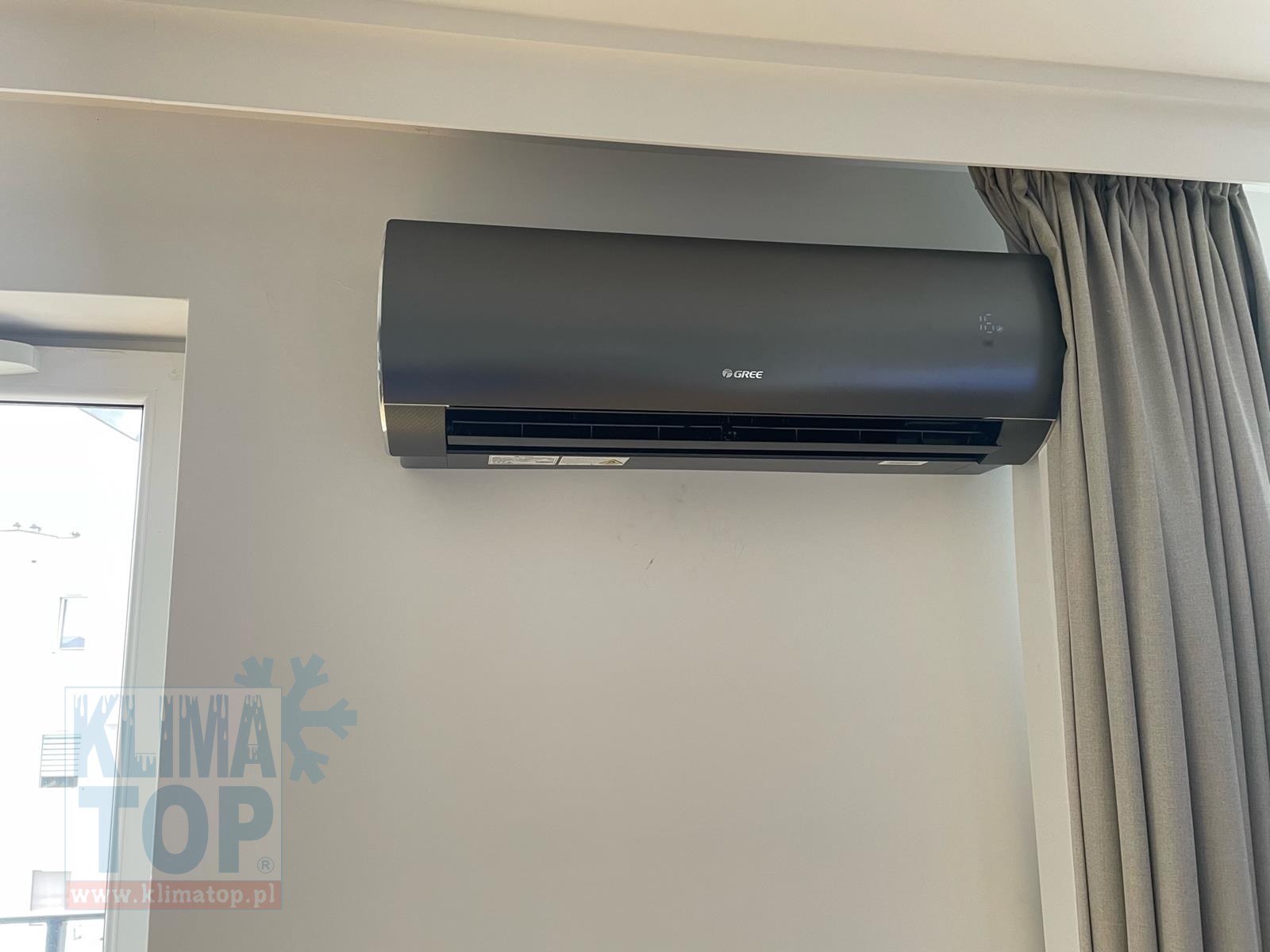

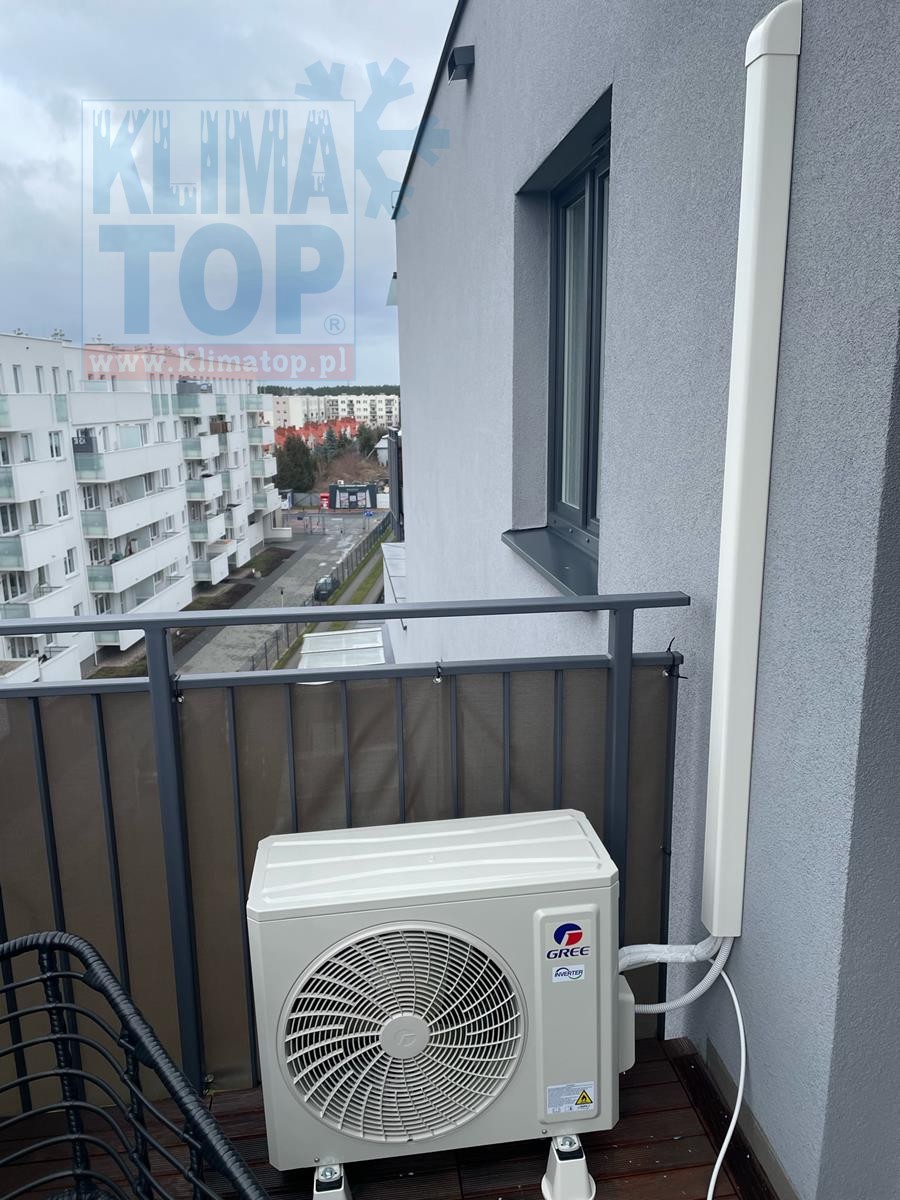

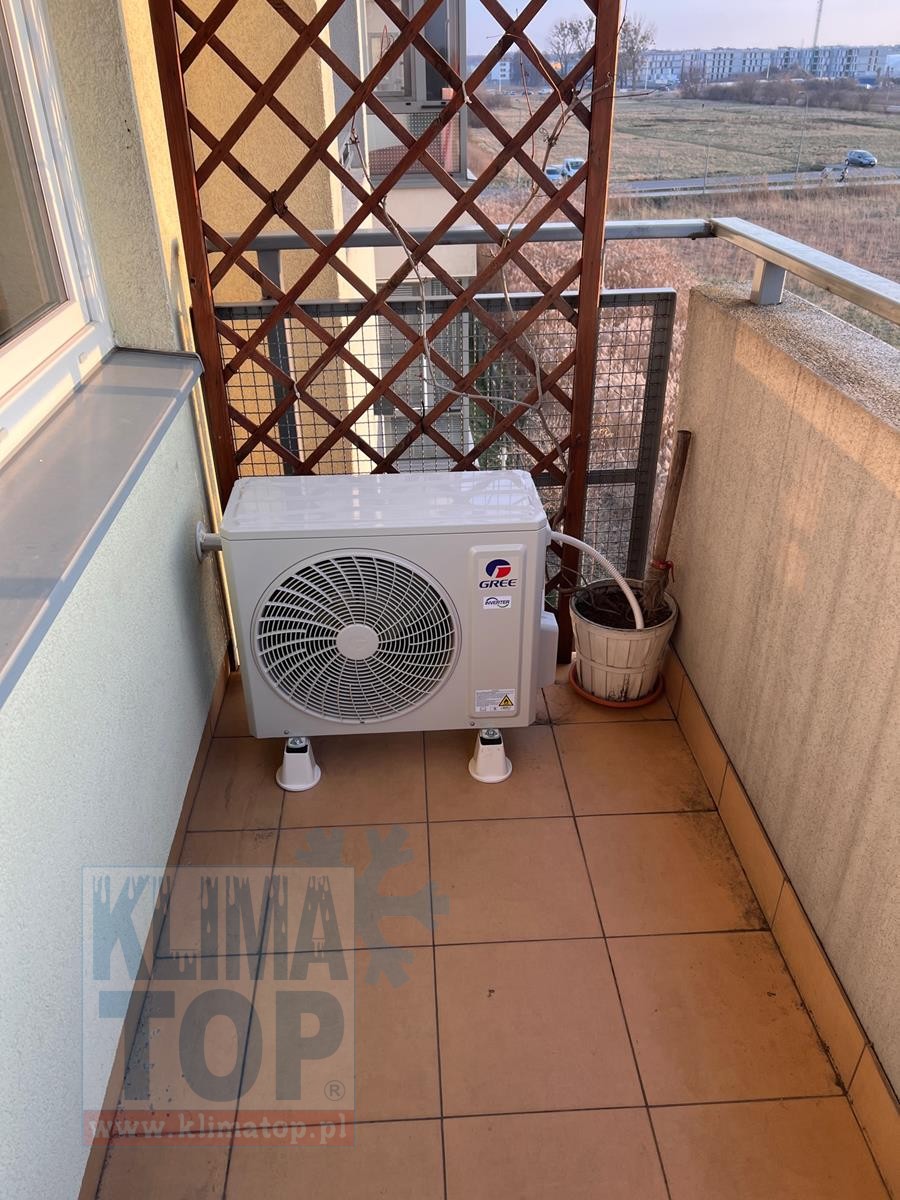

Montaż klimatyzatora Gree serii Fairy, model FA12D (grafitowy) (moc chłodnicza 3,5 kW), obsługującego salon o powierzchni 30 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej, dzielącej mieszkanie od balkonu. Instalacja chłodnicza i skroplinowa zostały przeprowadzone za "plecami" klimatyzatora na balkon, gdzie zostały sprowadzone w maskownicy pionowo w dół, celem podłączenia do agregatu zewnętrznego posadowionego na posadzce. Skropliny będą zbierane do zbiornika zlokalizowanego obok agregatu zewnętrznego. Do zasilania wykorzystano gniazdko znajdujące się na balkonie.

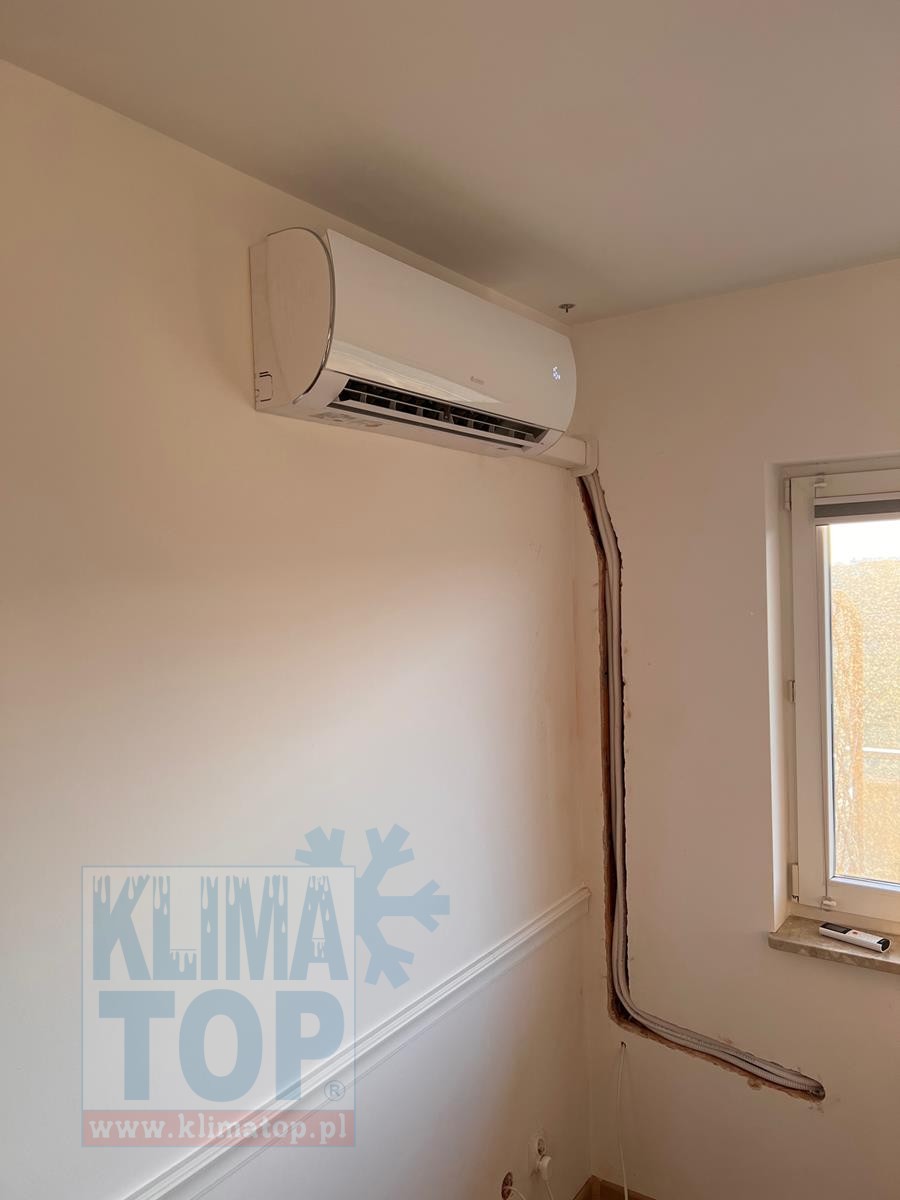

Mieszkanie prywatne – Warszawa Tarchomin

Montaż klimatyzatora Gree serii Fairy, model FA12D (grafitowy) (moc chłodnicza 3,5 kW), obsługującego salon o powierzchni 28 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej. Instalacja została przeprowadzona za "plecami" klimatyzatora na balkon, gdzie została sprowadzona w maskownicy (8x6 cm) w dół, a następnie podłączona do agregatu zewnętrznego posadowionego na posadzce. Skropliny zostały odprowadzone razem z instalacją chłodniczą na balkon - woda będzie zbierana do zbiornika zlokalizowanego obok agregatu zewnętrznego.

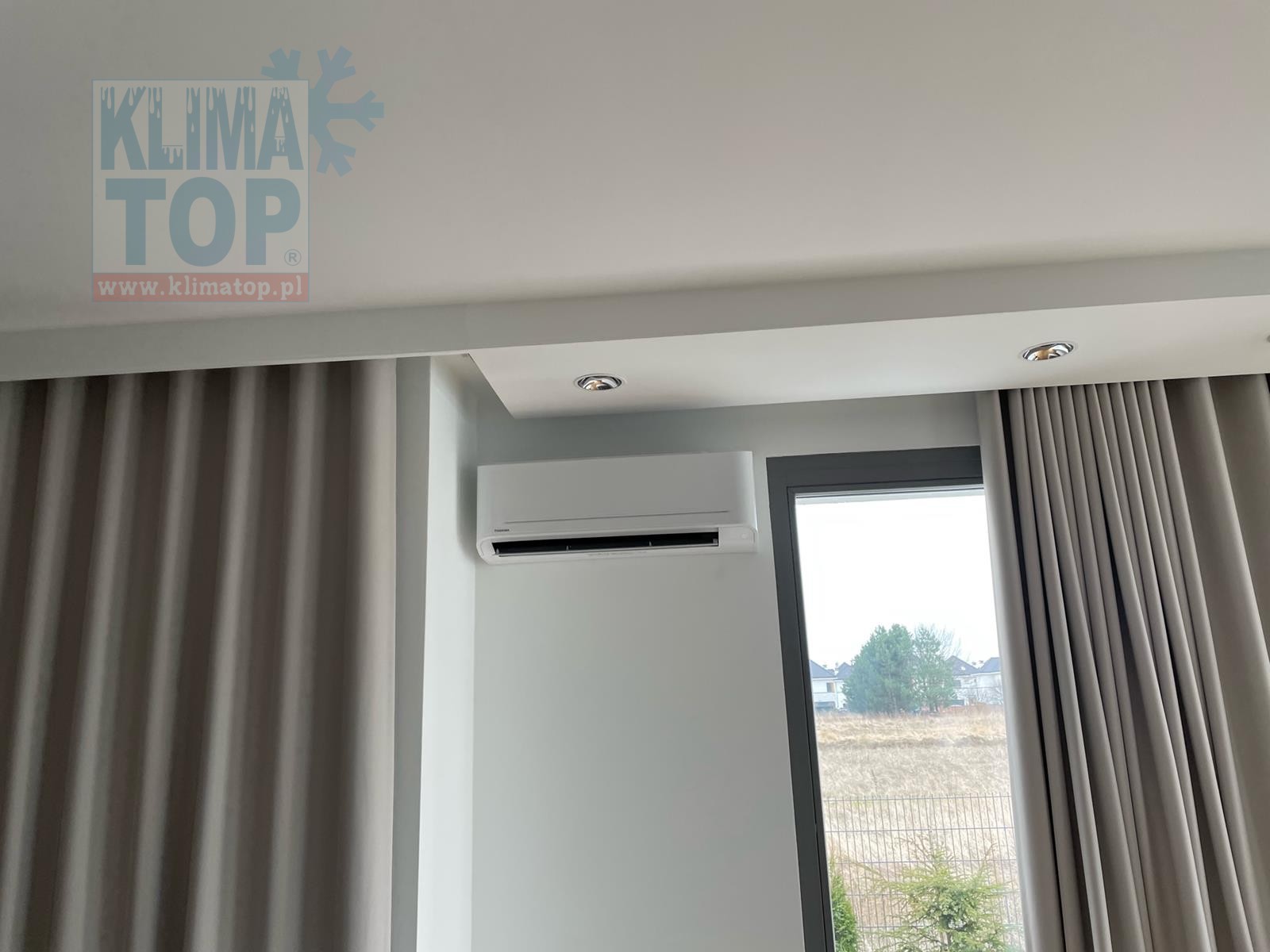

Dom prywatny – Nadarzyn

Montaż klimatyzatora Toshiba serii Seiya 2, model RAS-18E2KVG (moc chłodnicza 5,0 kW), obsługującego salon z kuchnią o łącznej powierzchni 44 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej. Instalacja została przeprowadzona za "plecami" klimatyzatora na zewnątrz, gdzie została sprowadzenia w maskownicy (8x6 cm) dół i podłączona do agregatu zewnętrznego posadowionego na deskach tarasu. Skropliny zostały odprowadzone razem z instalacją chłodniczą na zewnątrz - woda będzie spływać na poziom gruntu.

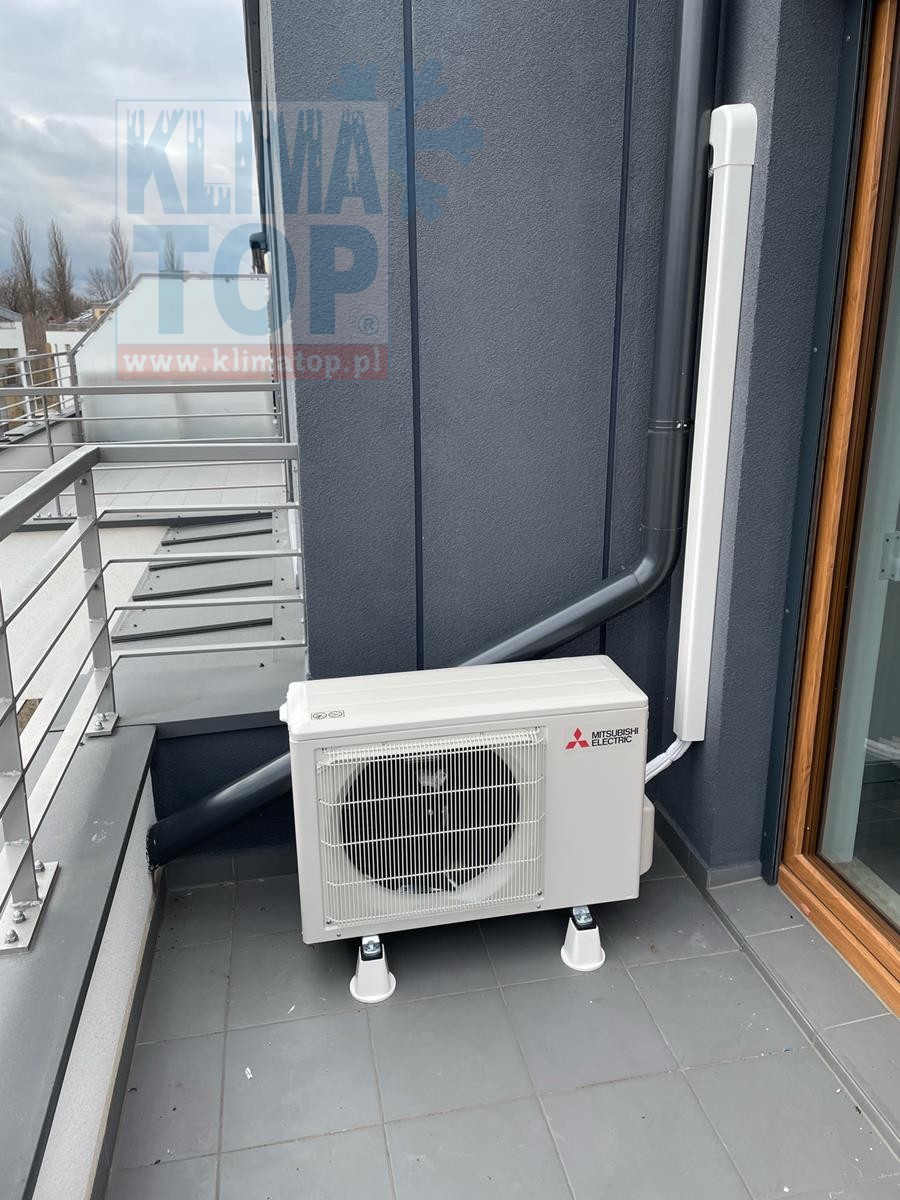

Mieszkanie prywatne – Piaseczno

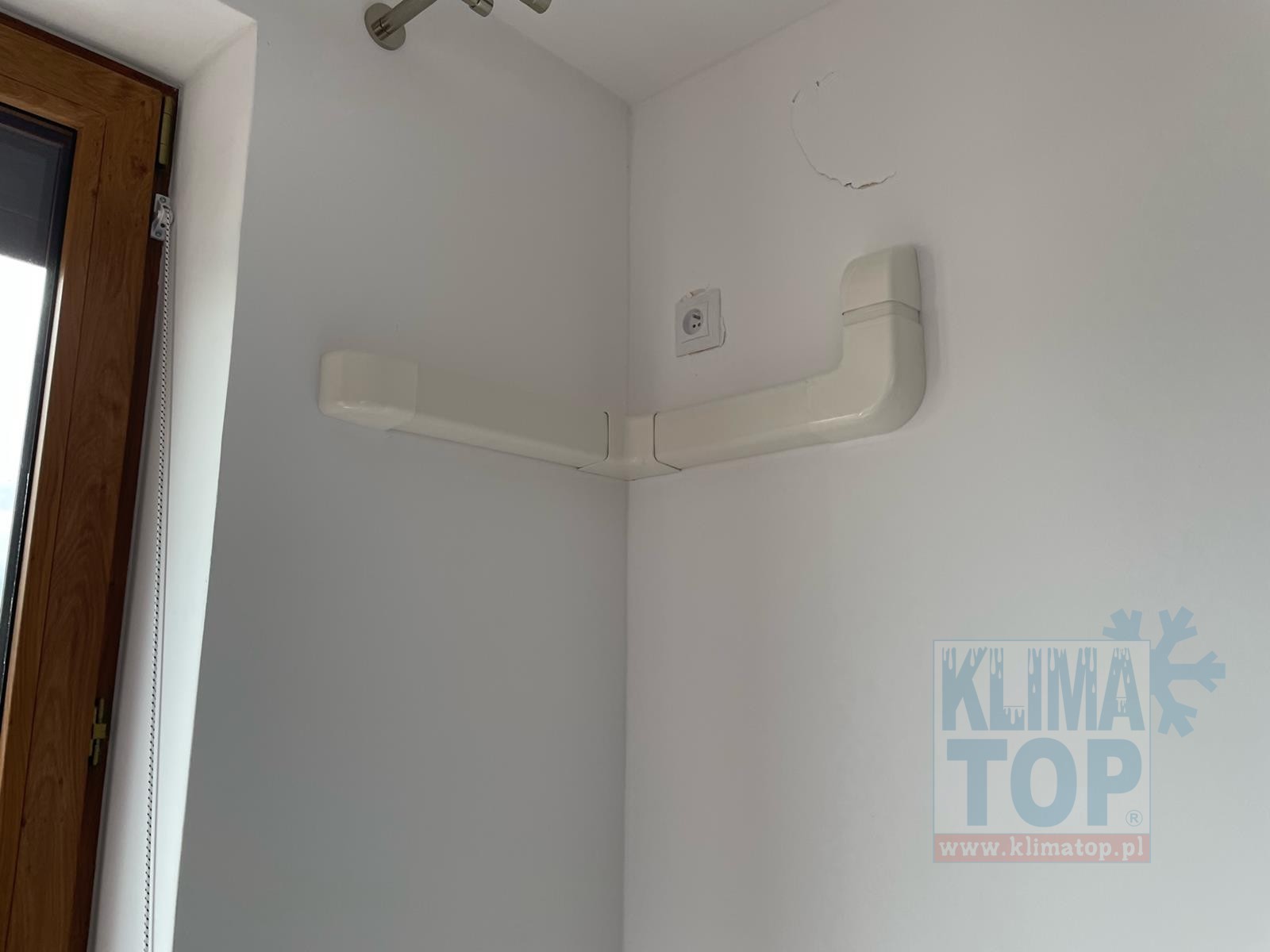

Montaż klimatyzatora Mitsubishi serii Premium, model MSZ-EF35VGKS (silver) (moc chłodnicza 3,5 kW), obsługującego salon z kuchnią o łącznej powierzchni 29 m2.
Jednostka wewnętrzna została zainstalowana na ścianie salonu prostopadłej do okien. Instalacja została przeprowadzona za "plecami" klimatyzatora do sąsiedniego pomieszczenia, gdzie została doprowadzona w maskownicy, wierzchem po ścianie, do miejsca, w którym zaczynał się balkon, a następnie wyprowadzona na zewnątrz. Na balkonie instalacja została sprowadzona w maskownicy w dół, celem podłączenia do agregatu zewnętrznego. Skropliny zostały po drodze włączone do rynny - woda będzie przez nią wypływać poza obrys balkonu.

Dom prywatny – Warszawa Zielonka

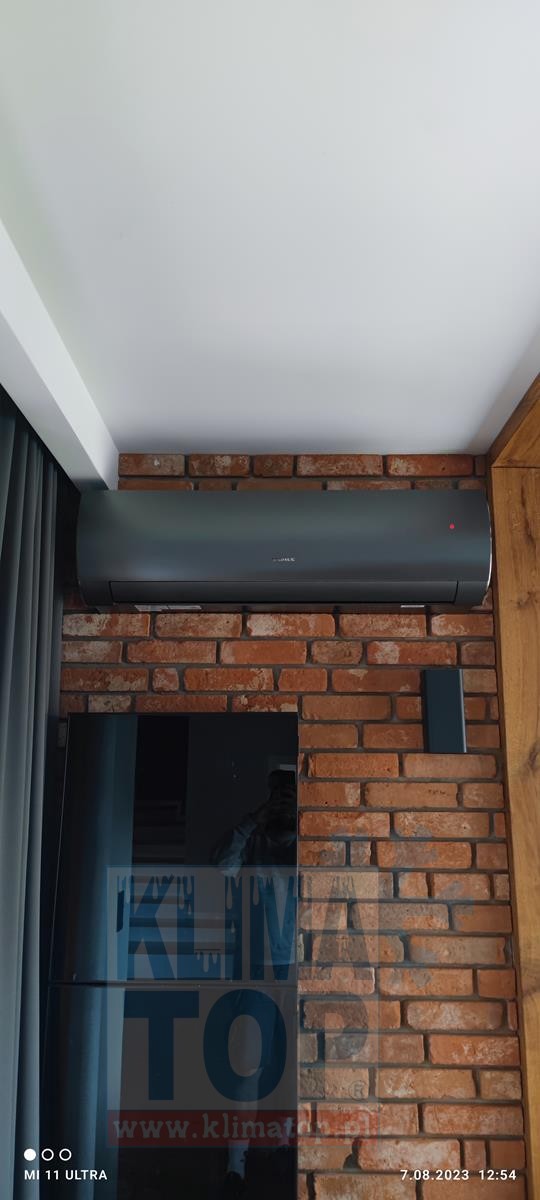

Montaż klimatyzatora Gree serii Fairy, model FA24D (grafitowy) (moc chłodnicza 7,0 kW), obsługującego salon z kuchnią i przedpokojem o łącznej powierzchni około 60 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej, na ozdobnych cegiełkach. Instalacja została przeprowadzona za "plecami" klimatyzatora na zewnątrz, gdzie została sprowadzona w maskownicy (8x6 cm) w dół, a następnie podłączona do agregatu zewnętrznego posadowionego na poziomie gruntu. Skropliny zostały odprowadzone razem z instalacją chłodniczą na zewnątrz - woda będzie swobodnie spływać na grunt.

Dom prywatny – Warszawa Anin

Montaż klimatyzatora Gree serii Lomo Luxury Plus, model LLP12 (moc chłodnicza 3,5 kW), obsługującego gabinet o powierzchni 20 m2, zlokalizowany na mocno nagrzewającym się poddaszu.
Jednostka wewnętrzna została zainstalowana na ścianie bocznej pomieszczenia. Instalacja chłodnicza i skroplinowa zostały przeprowadzone przez ścianę (po uprzednim ich poprowadzeniu w bruździe w ścianie) do przestrzeni między kominem a ścianą, gdzie luzem zostały sprowadzone do posadzki, wprowadzone do nieużywanego kanału wentylacyjnego i przeprowadzone do kotłowni. W kotłowni instalacja chłodnicza została poprowadzona luzem po ścianie do ściany szczytowej, a następnie przeprowadzona na zewnątrz i podłączona do agregatu zewnętrznego podwieszonego na konstrukcji do ściany. Instalacja skroplinowa po wyjściu z kanału została sprowadzona do umywalki.

Mieszkanie prywatne – Otwock

Montaż klimatyzatora multisplit Gree z jednostkami Pular (moc chłodnicza jednostek wewnętrznych 2,2 + 3,2 kW), obsługującego salon z kuchnią oraz sypialnię.
Jednostki wewnętrzne dla obu pomieszczeń zostały zamontowane na ścianie szczytowej. Celem uniknięcia ingerencji w wystrój mieszkania, instalacje zostały przeprowadzone na balkon za "plecami" jednostek wewnętrznych. Na balkonie całość instalacji poprowadzono w maskownicach po elewacji (do późniejszego pomalowania maskownic na kolor elewacji) i podłączono do agregatu zewnętrznego postawionego na deskach tarasu. Skropliny razem z instalacjami chłodniczymi - woda będzie spływać pod deskowanie tarasu.

Mieszkanie prywatne – Warszawa Wilanów

Montaż klimatyzatora Gree serii Pular, model PU18M (matowy) (moc chłodnicza 4,6 kW), obsługującego salon z kuchnią o łącznej powierzchni 42 m2.
Jednostka wewnętrzna została zainstalowana na ścianie bocznej salonu. Instalacja chłodnicza została sprowadzona ze spadkiem (dla skroplin) do wysokości około 50 cm nad podłogą na ścianie szczytowej, a następnie przeprowadzona na balkon, poprowadzona na niewielkim odcinku w maskownicy po elewacji i podłączona do agregatu zewnętrznego posadowionego na posadzce. Skropliny zostały odprowadzone razem z instalacją chłodniczą na balkon - woda będzie zbierana do zbiornika.

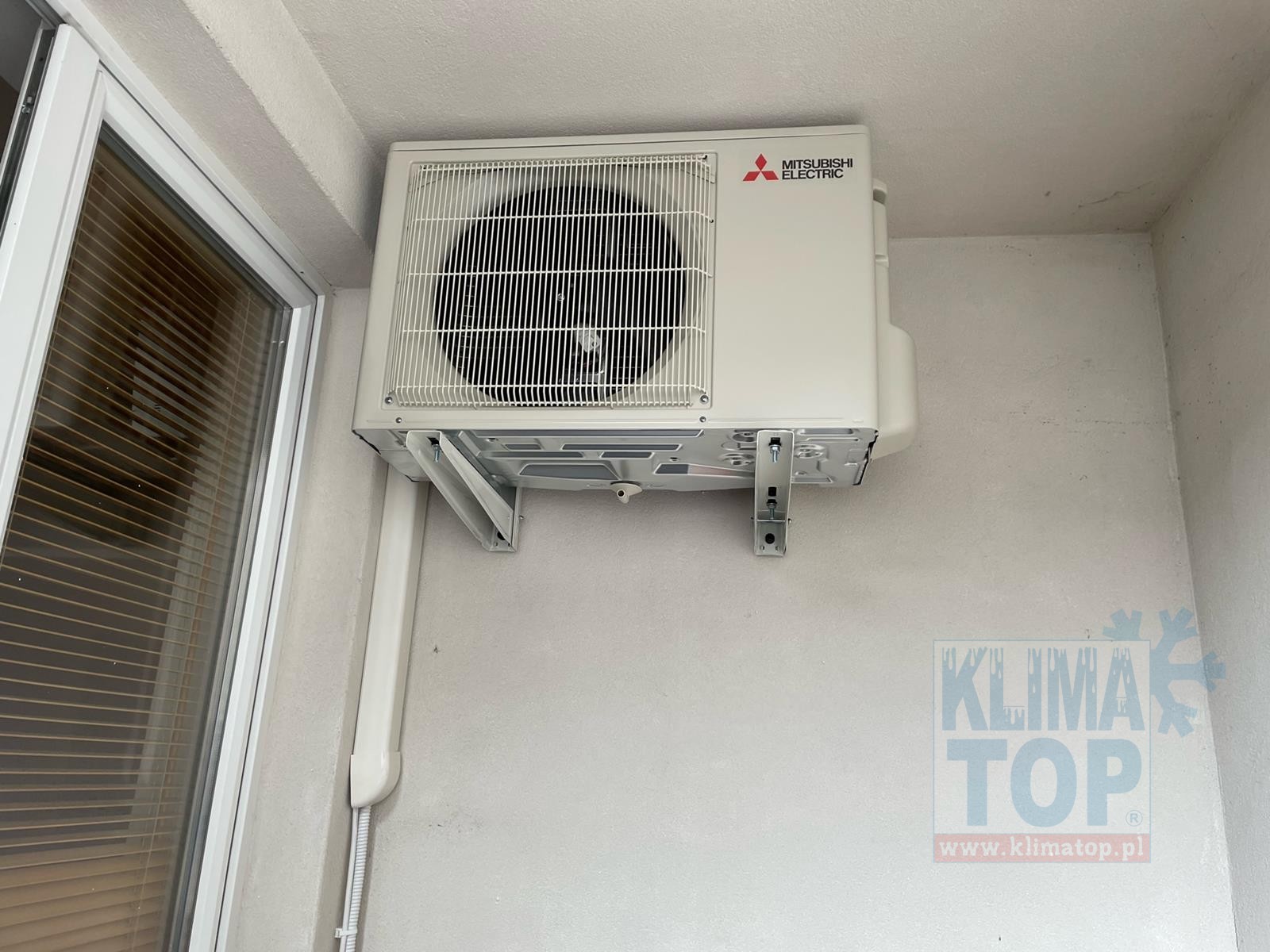

Mieszkanie prywatne – Warszawa Grochów

Montaż klimatyzatora Mitsubishi serii Kompakt, model MSZ-AP25VGK (moc chłodnicza 2,5 kW), obsługującego sypialnię o powierzchni 15 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej. Ze względów technicznych (aby śrubunki nie wypadły wewnątrz ściany) instalacja po wyjściu z klimatyzatora została sprowadzona najpierw na odcinku 50 cm w dół w maskownicy (aby ukryć połączenie), a następnie przeprowadzona na balkon, gdzie została doprowadzona w górę także w maskownicy celem jej podłączenia do agregatu zewnętrznego. Agregat został podwieszony do ściany. Skropliny po wyprowadzeniu na balkon zostały sprowadzone oddzielnie w dół - woda będzie zbierana do zbiornika.

Mieszkanie prywatne – Warszawa Ochota

Montaż klimatyzatora multisplit Gree z jednostkami U-Crown oraz Soyal, (moc chłodnicza jednostek wewnętrznych 5,0 + 2,7 kW), obsługującego salon z kuchnią oraz sypialnię.
Jednostka wewnętrzna dla salonu została zainstalowana na ścianie bocznej, centralnie między kuchnią a balkonem. Jednostka wewnętrzna dla sypialni została zamontowana nad wejściem do pomieszczenia. Instalacje chłodnicze zostały poprowadzone w bruzdach w ścianach i wylewce podłogowej, wykorzystując generalny remont mieszkania. Na balkonie podłączono je do agregatu podwieszonego ponad betonową "balustradą" balkonu. Skropliny zostały odprowadzone oddzielnymi bruzdami prowadzonymi w ścianach ze spadkiem do łazienki, gdzie na etapie wykańczania zostaną podłączone przez syfon do kanalizacji.

Mieszkanie prywatne – Warszawa Wola

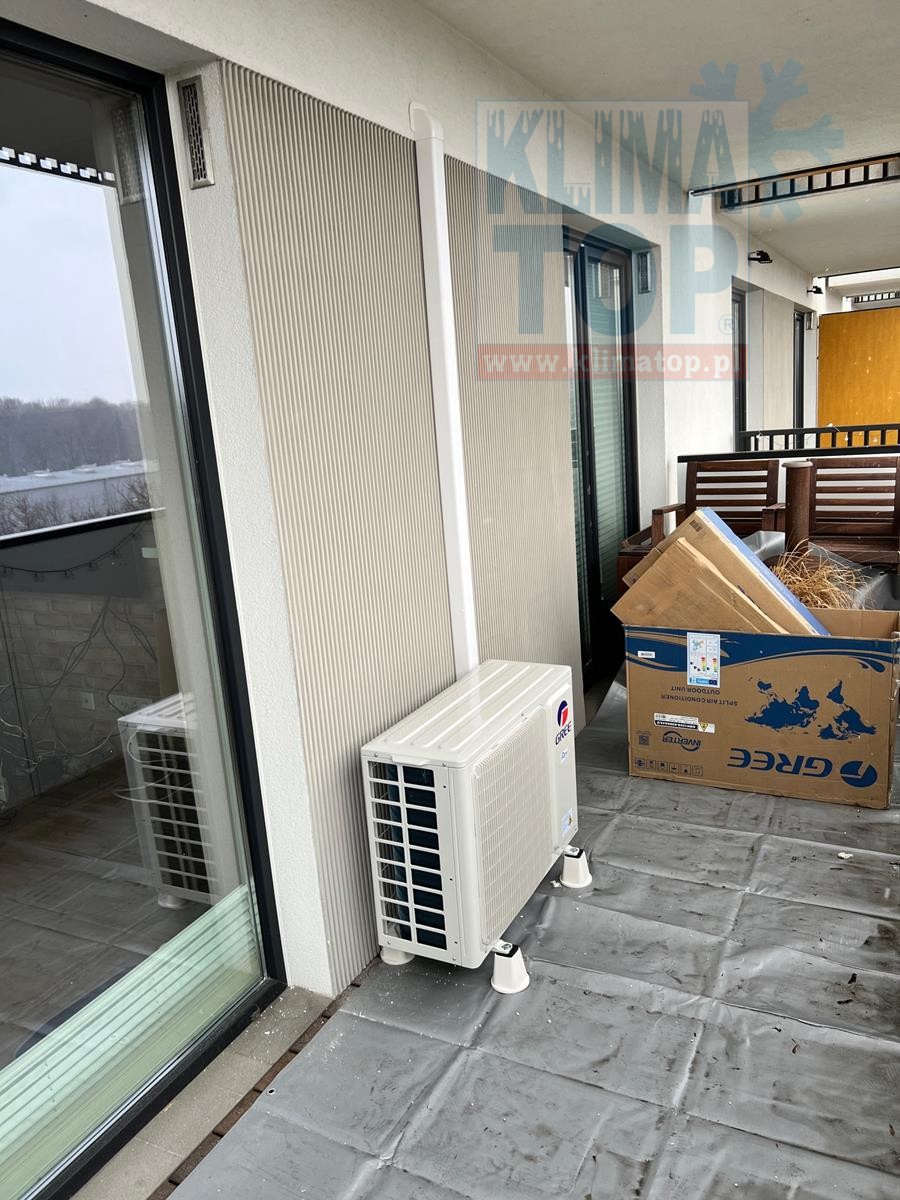

Montaż klimatyzatora Gree serii U-Crown, model UC12S (silver) (moc chłodnicza 3,5 kW), obsługującego salon o powierzchni 32 m2.
Jednostka wewnętrzna została zainstalowana na ścianie prostopadłej do okien. Instalacja (chłodnicza oraz skroplinowa) została sprowadzona w bruździe w ścianie na wysokość około 50 cm nad podłogą, przeprowadzona na balkon i podłączona do agregatu zewnętrznego. Skropliny zostały odprowadzone razem z instalacją chłodniczą na balkon - woda będzie spływać pod deskowanie balkonu.

Mieszkanie prywatne – Piaseczno

Montaż klimatyzatora Gree serii U-Crown, model UC12S (silver) (moc chłodnicza 3,5 kW), obsługującego salon o powierzchni 29 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej, dzielącej mieszkanie od balkonu. Instalacja chłodnicza i skroplinowa zostały przeprowadzone za "plecami" klimatyzatora na balkon, gdzie zostały sprowadzone w maskownicy pionowo w dół, celem podłączenia do agregatu zewnętrznego posadowionego na posadzce balkonu. Skropliny będą odpływać do kanalizacji znajdującej się pod deskowaniem balkonu.

Mieszkanie prywatne – Warszawa Ursynów

Montaż klimatyzatora LG serii ArtCool Mirror, model AC18BK (moc chłodnicza 5,0 kW), obsługującego salon z kuchnią o łącznej powierzchni 45 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej. Instalacja została przeprowadzona za "plecami" klimatyzatora na balkon, gdzie została sprowadzona w maskownicy w dół i także w maskownicy poprowadzona poziomo po ścianie do narożnika w drugiej części balkonu, gdzie został zainstalowany agregat zewnętrzny. Skropliny zostały odprowadzone razem z instalacją chłodniczą na balkon - woda będzie spływać do podpłytkowego odwodnienia balkonu.

Mieszkanie prywatne – Warszawa Ursynów

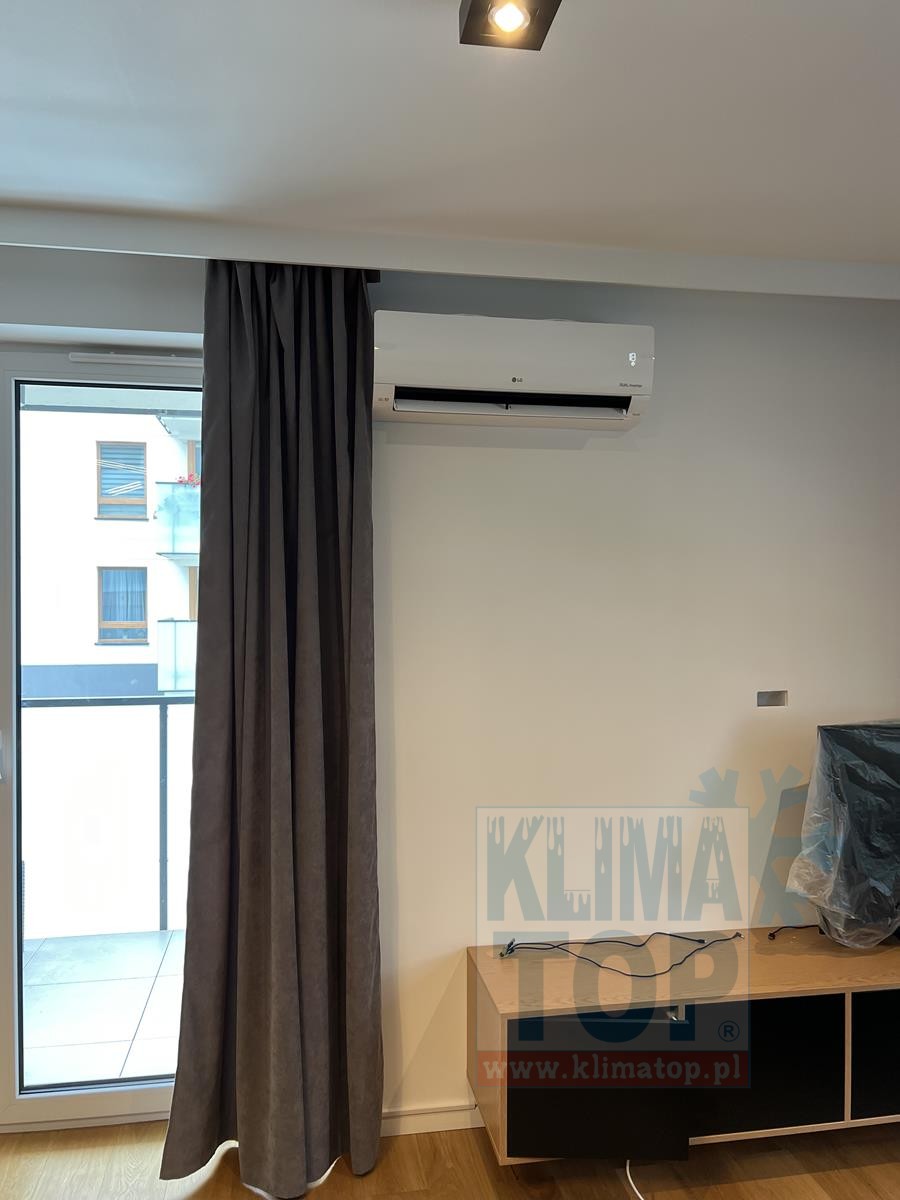

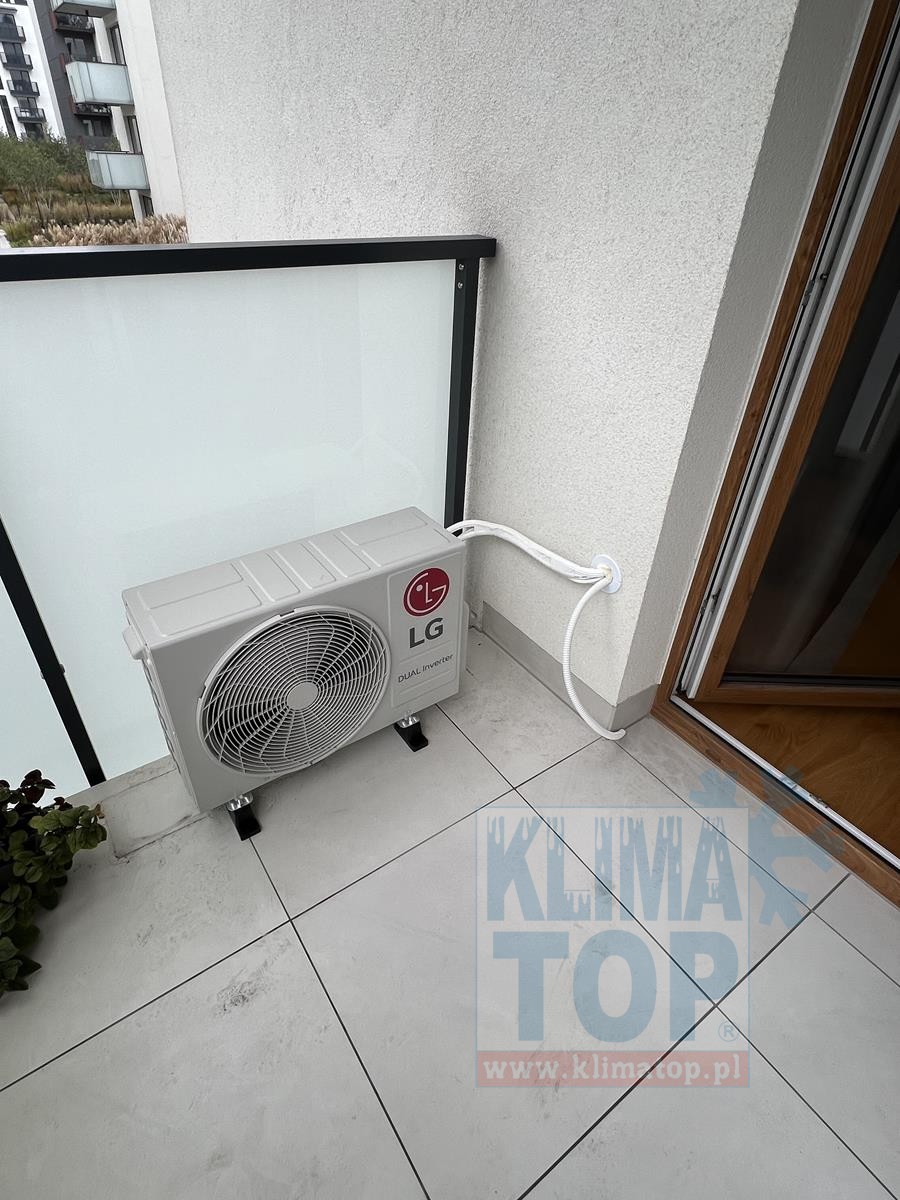

Montaż klimatyzatora LG serii Standard 2, model S12ET (moc chłodnicza 3,5 kW), obsługującego salon z kuchnią o łącznej powierzchni 26 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej, a zewnętrzna podwieszona bezpośrednio za jej "plecami". To najprostszy montaż standardowy. Skropliny zostały odprowadzone rurką sprowadzoną po elewacji balkonu w dół - woda będzie zbierana do zbiornika.

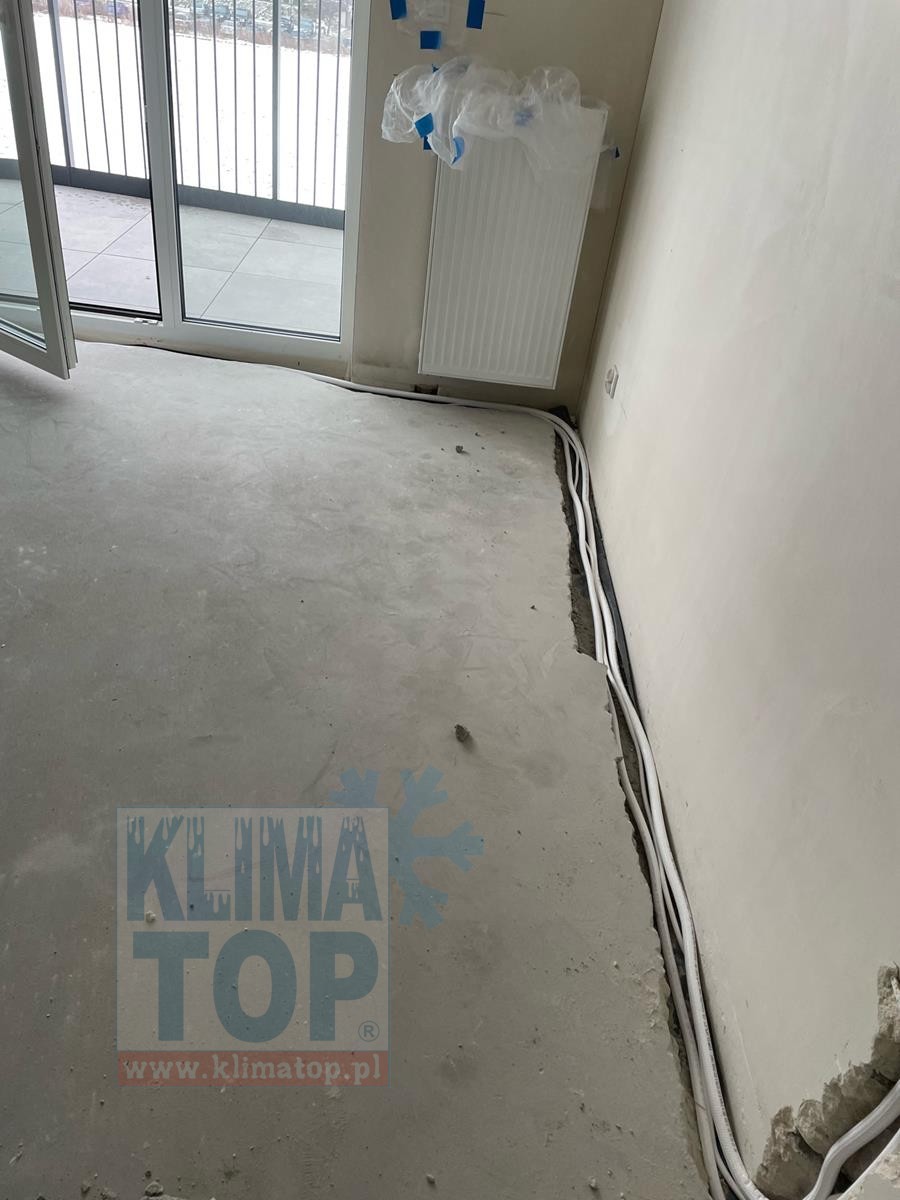

Mieszkanie prywatne – Warszawa Mokotów

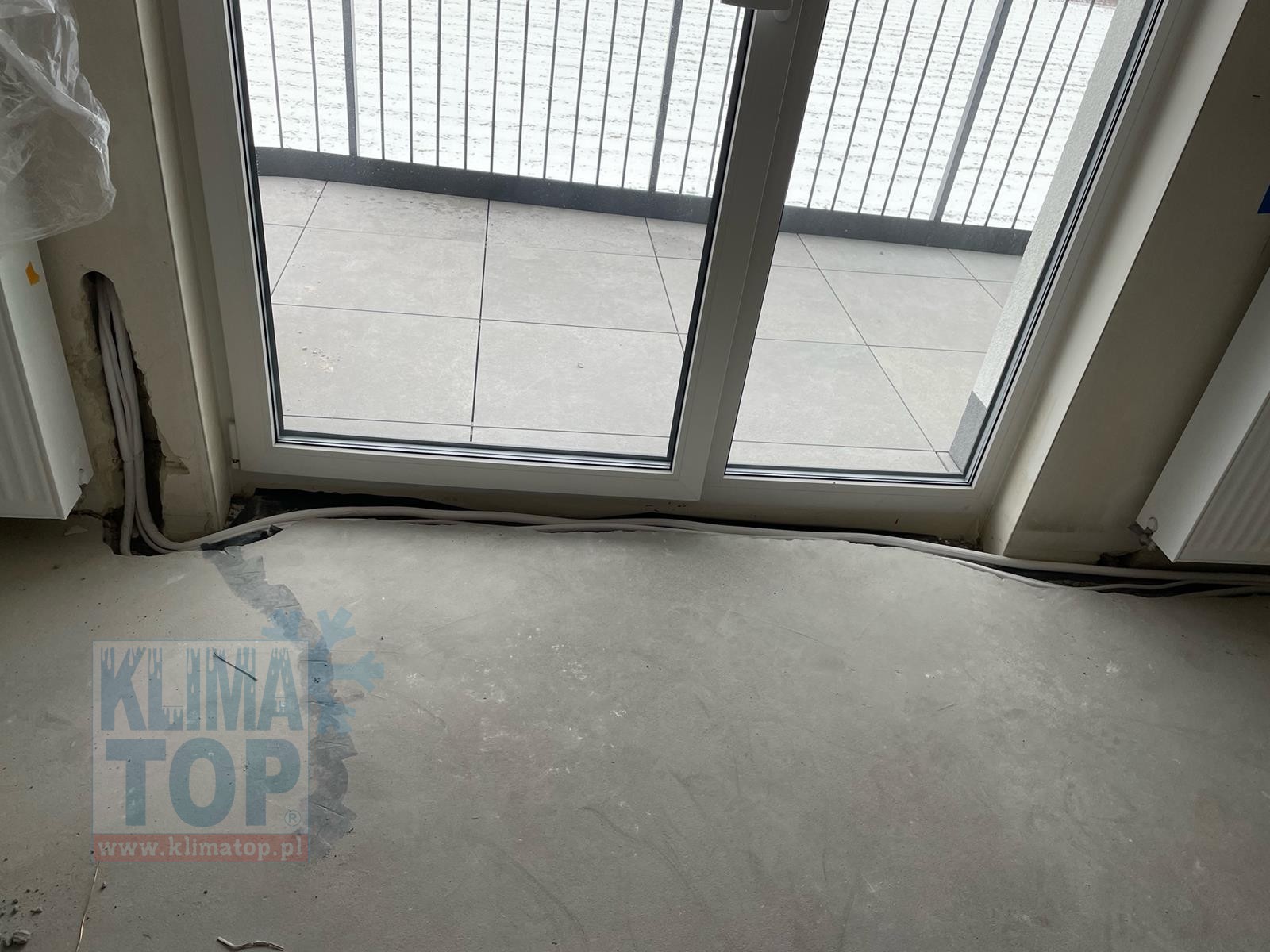

Montaż II-etapowy (najpierw instalacja, potem urządzenie) klimatyzatora Mitsubishi serii Kompakt, model MSZ-AP42VGK (moc chłodnicza 4,2 kW), obsługującego salon z kuchnią i pośrednio sypialnię, o łącznej powierzchni 38 m2.
Jednostka wewnętrzna została zainstalowana na ścianie bocznej, naprzeciwko drzwi do sypialni. Instalacja została sprowadzona w bruździe w ścianie w dół, a następnie w bruździe w wylewce podłogowej doprowadzona do narożnika salonu, gdzie została wyprowadzona (po uprzednim podniesieniu, by nie uszkodzić hydroizolacji balkonu) na balkon i podłączona do agregatu zewnętrznego posadowionego na posadzce. Skropliny zostały odprowadzone oddzielną bruzdą wykutą w ścianie ze spadkiem nad przyszły syfon zlewozmywaka w kuchni.

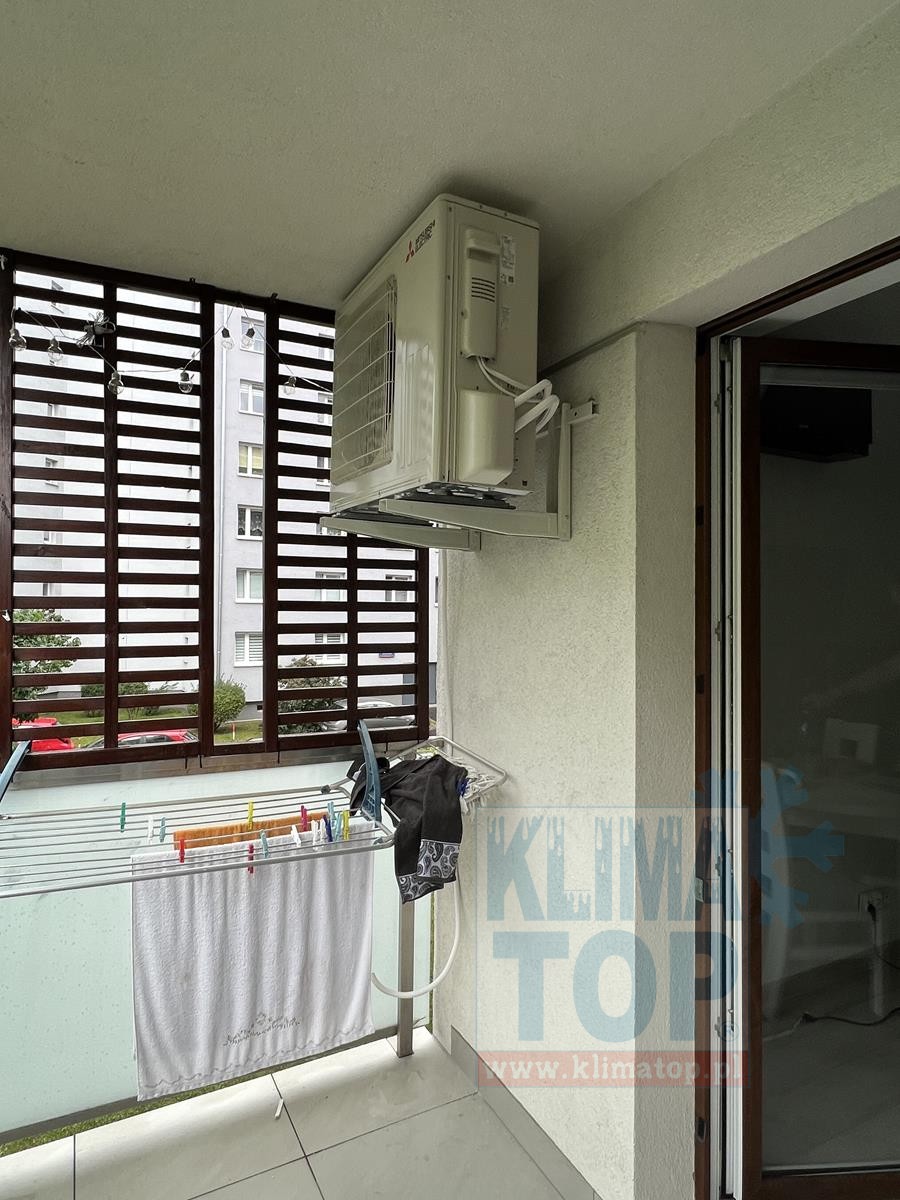

Mieszkanie prywatne – Warszawa Ursynów

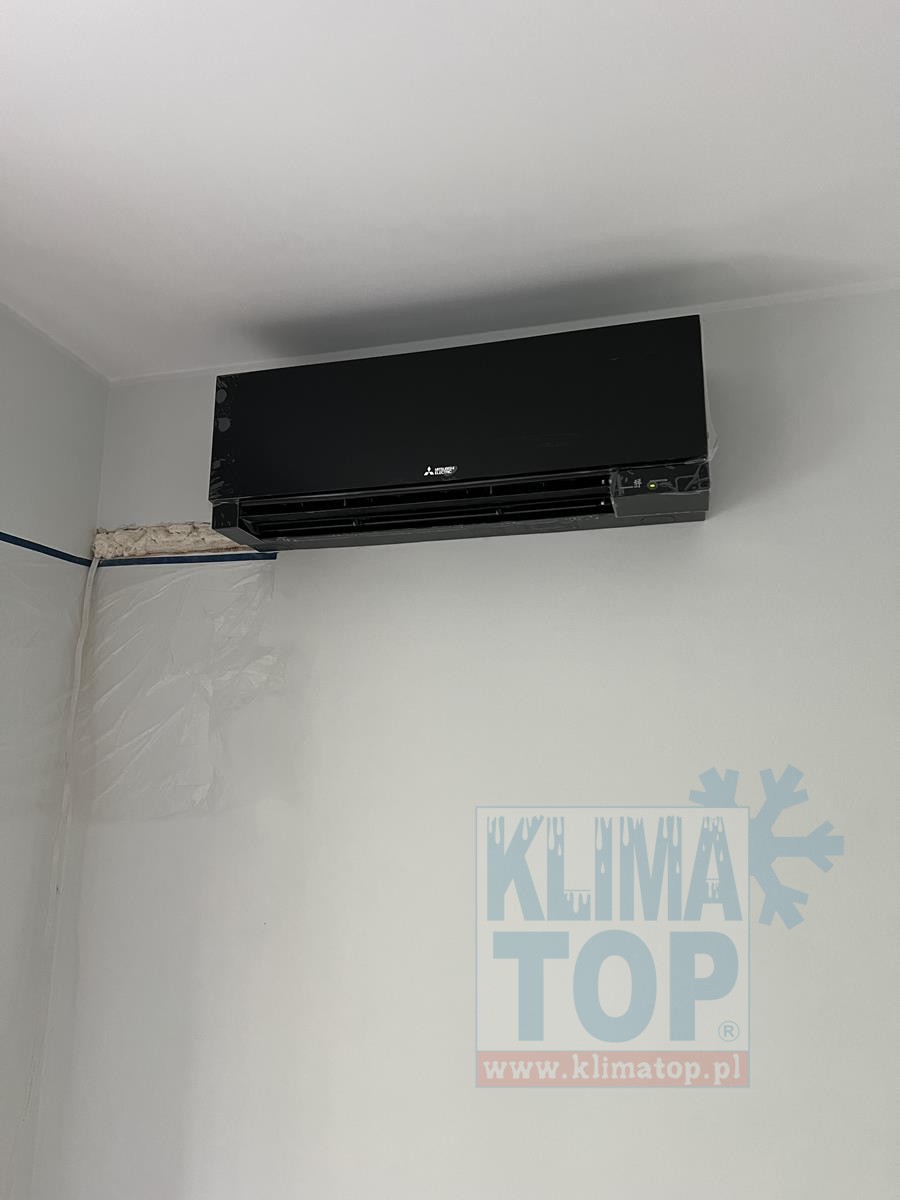

Montaż klimatyzatora Mitsubishi serii Premium, model MSZ-EF50VGKB (black) (moc chłodnicza 5,0 kW), obsługującego salon z kuchnią o łącznej powierzchni 42 m2.
Jednostka wewnętrzna została zainstalowana na bocznej salonu. Instalacja została doprowadzona w bruździe w ścianie do ściany szczytowej, a następnie przeprowadzona na zewnątrz celem podłączenia do agregatu zewnętrznego. Agregat został podwieszony do ściany na balkonie. Skropliny zostały odprowadzone rurką sprowadzoną po elewacji w dół - woda będzie odprowadzana do zbiornika.

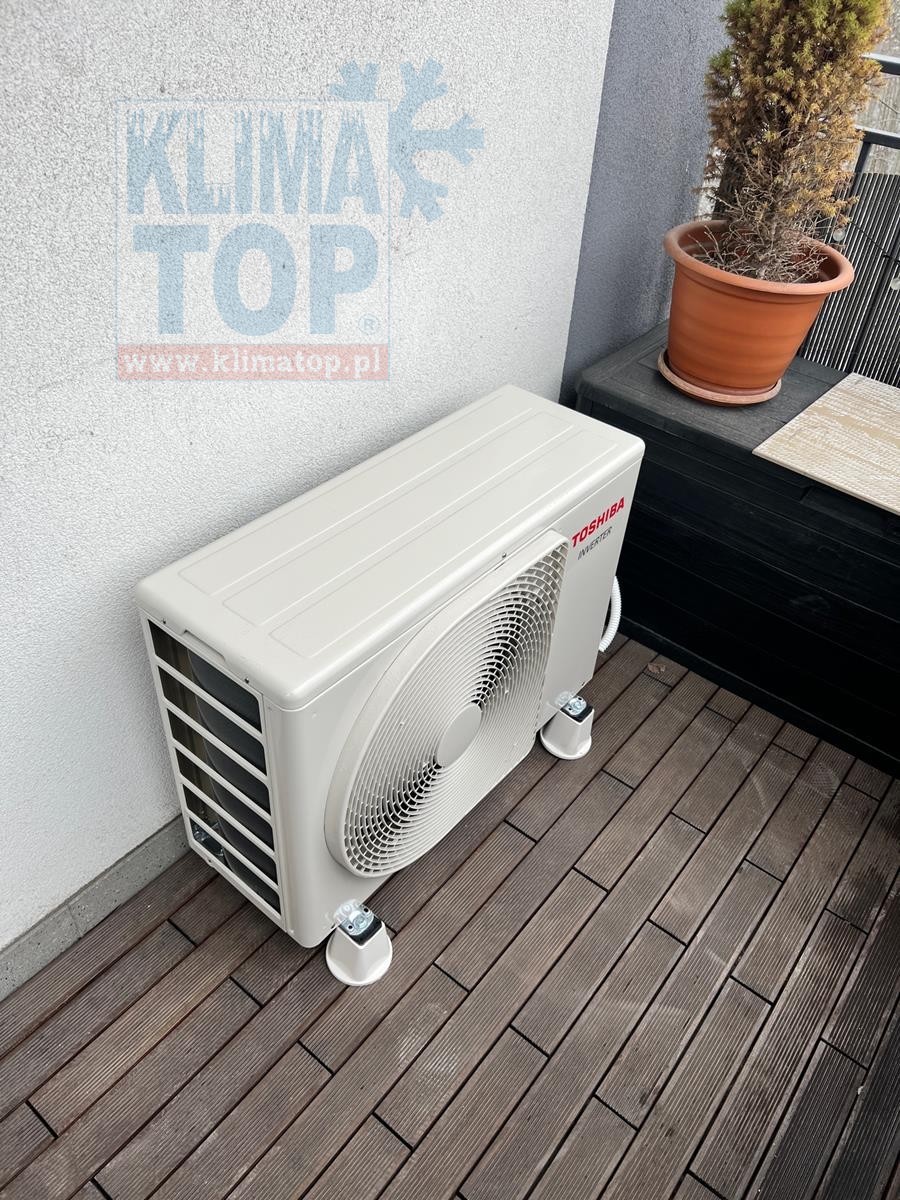

Mieszkanie prywatne – Dawidy Bankowe

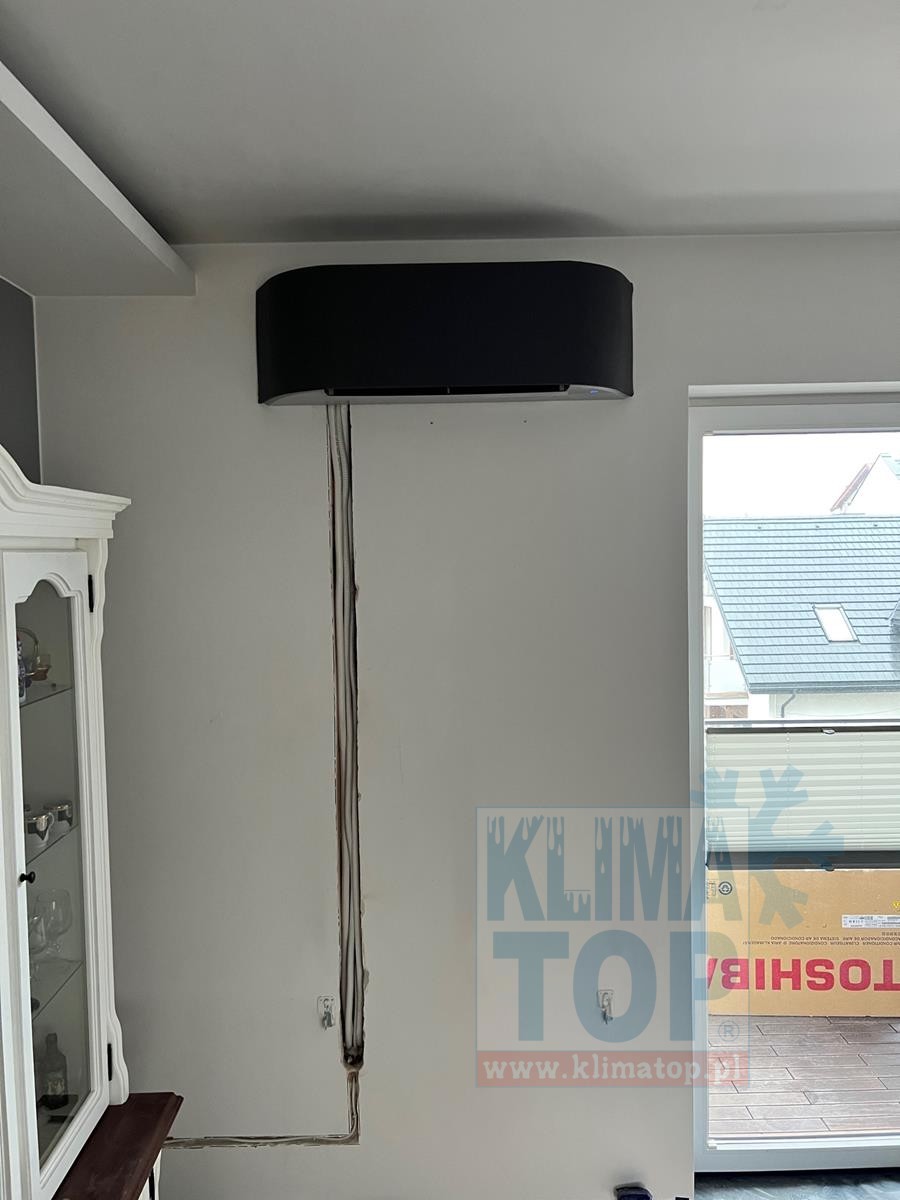

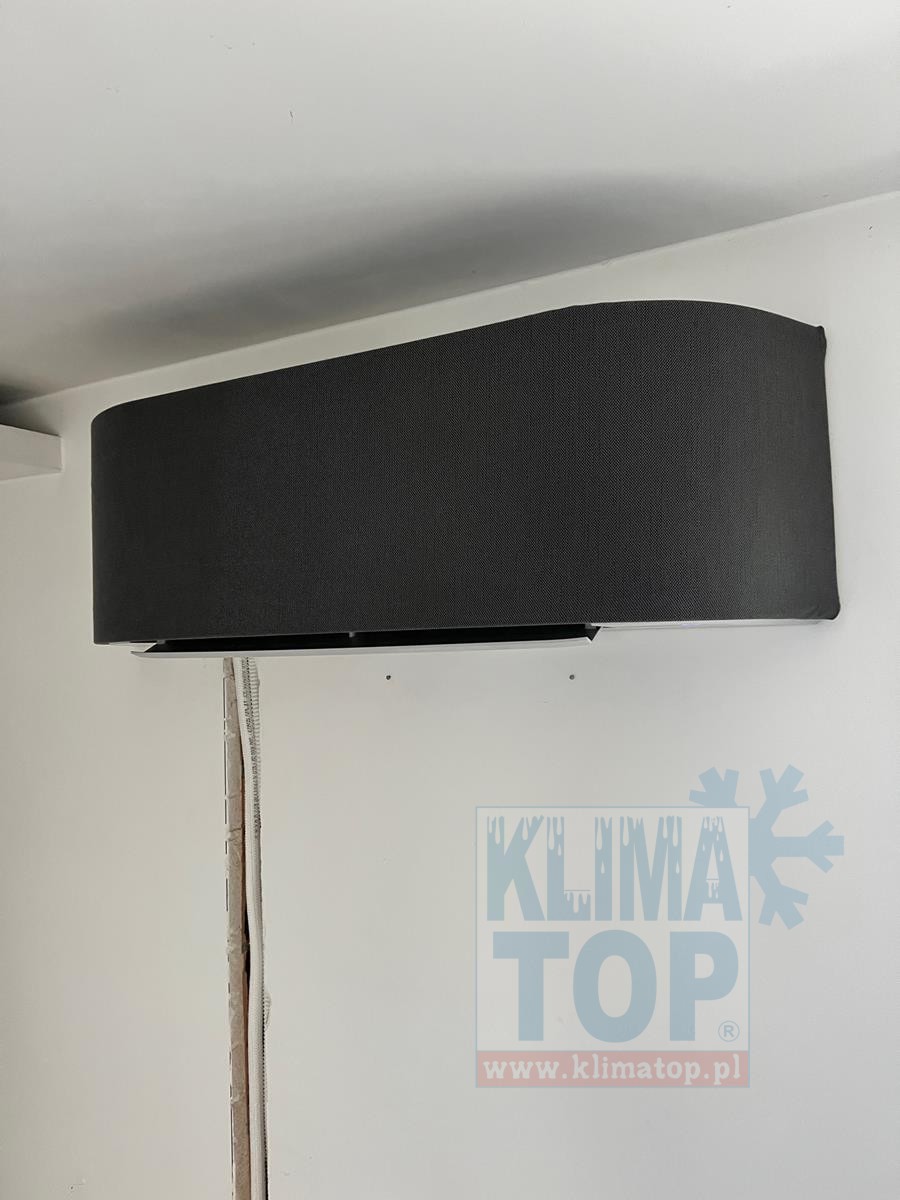

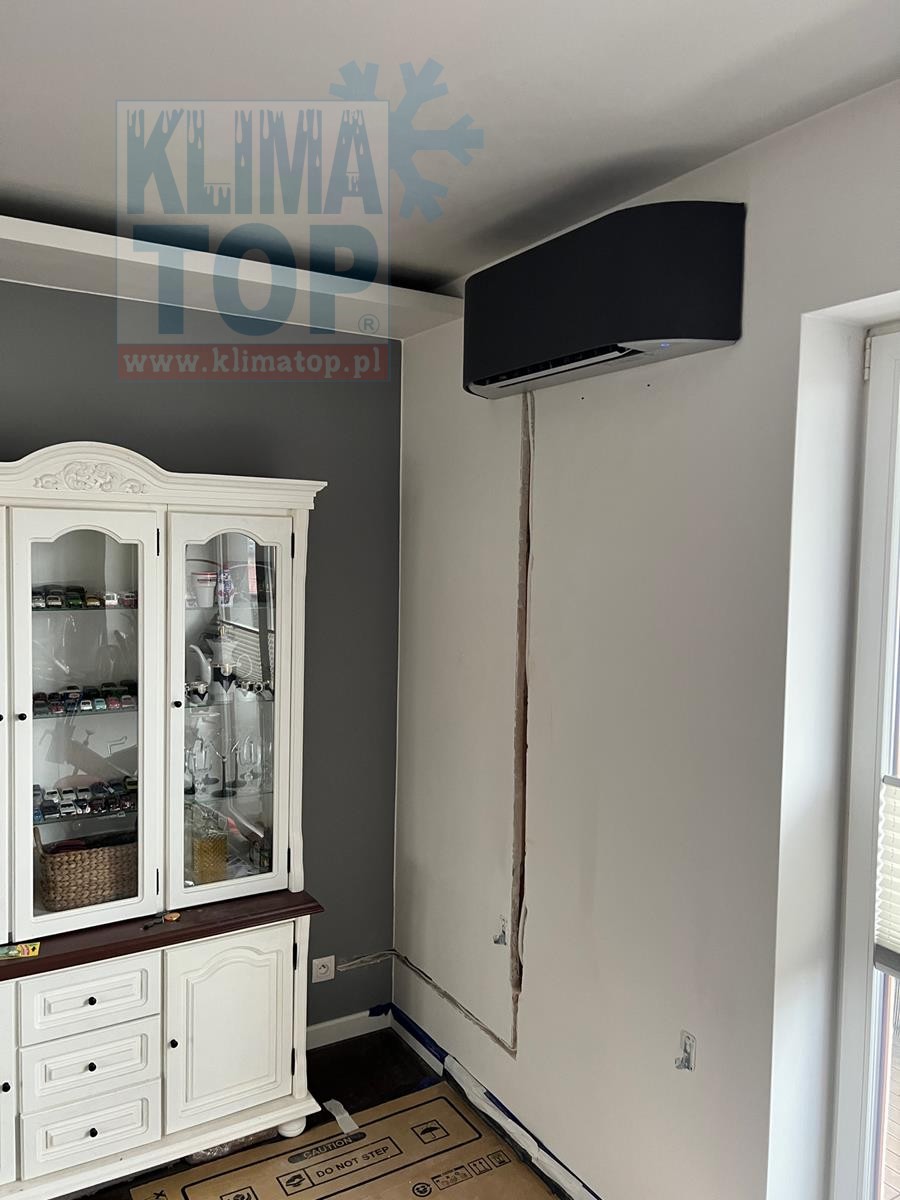

Montaż klimatyzatora Toshiba serii Haori, model RAS-B13N4KVRG (moc chłodnicza 3,5 kW), obsługującego salon o powierzchni 30 m2.
Jednostka wewnętrzna została zainstalowana na ścianie szczytowej. Instalacja została sprowadzona w bruździe w ścianie w dół, a następnie przeprowadzona na balkon, celem podłączenia do agregatu zewnętrznego. Skropliny zostały odprowadzone razem z instalacją chłodniczą na balkon - woda będzie spływać do zbiornika zlokalizowanego obok agregatu zewnętrznego.
